Das Gerät und alle zugehörigen Rohre müssen entsprechend allen
geltenden Bestimmungen und Vorschriften installiert werden.

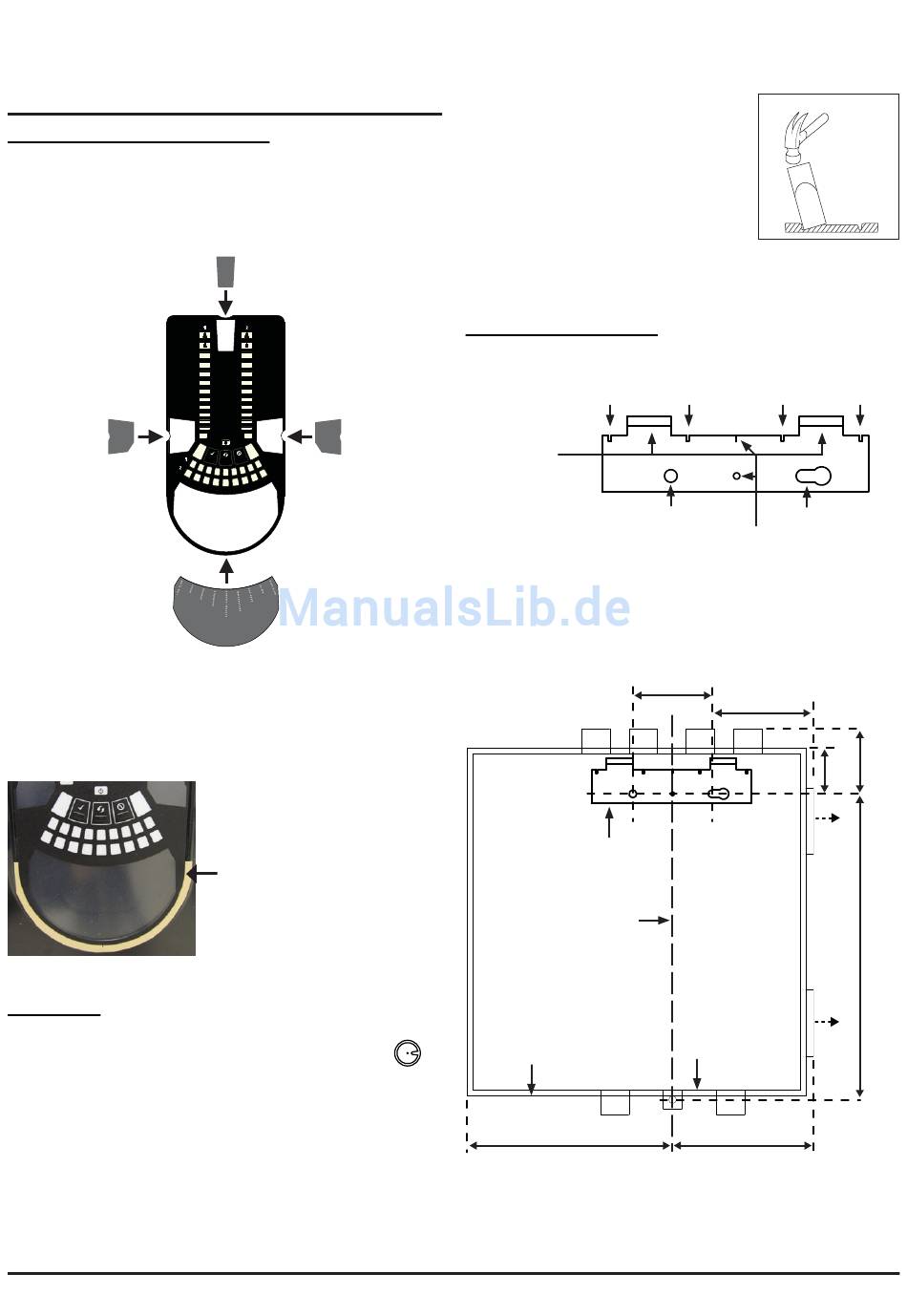

insTALLATiOn
Beschriftungsschilder für Bedienfeld
Der LT FL20 wird ohne Beschriftung des Bedienfelds geliefert. Da-
durch kann der Monteur die für die Installation benötigte Sprache aus
dem Beschriftungsset für das Bedienfeld auswählen.
In Abbildung 2 wird dargestellt, wo die Beschriftungsschilder ange-
bracht werden müssen:
SMOKE
LEVEL 1
MODULE 1
FAULT
Abbildung 2: Anbringen der Beschriftungsschilder
am Bedienfeld
Sobald das Beschriftungsschild A angebracht ist, entfernen Sie den
Schutz unten an der durchsichtigen Abdeckung, um diese anzukleben
(siehe Abbildung 3):
Kabelzugang
Brechen Sie die Kabelöffnungen an den erforderlichen
Stellen heraus. Die Positionen der Kabelöffnungen sind
durch das Symbol in Abbildung 1 dargestellt:
D200-102-00
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
ALARM
PREALARM
10
10
9
9
8
8
7
7
6
6
5
5
4
4
3
3
2
2
SMOKE
1
1
LEVEL 2
MODULE 2
POWER
FAULT
A
Abbildung 3: Schutz ent-
fernen, um
Abdeckung
anzukleben
Abbildung 4: Herausbrechen der
Kabelöffnungen
Wandmontage des LT FL20
ZeigT Die MiTTe Der AnsAugrOhre An
FAAsT LT
AuFhänge-
LAschen
BeFesTigungsLOch
Abbildung 5: Montagehalterung
POsiTiOn Der hALTerung
LOTschnur
äussere geräTe-
ABMessungen
212 mm
* Mindestabstand zwischen Gelenk und geöffneter Tür = 35 mm.
Abbildung 6: Befestigen der Montagehalterung an der Wand
2
BeFesTigungsLOch
VerWenDung Für LOTschnur
90 mm
99 mm
uMriss Des
BAsisgeräTs
144 mm
I56-3888-203
59
41
mm
mm
*
329
mm
*
