ADRESSEN EINSTELLEN
Jeder Ansaugkanal übermittelt ihre Statusinformationen über eine
Ringkommunikation an die BMZ (Brandmelderzentrale). In der
Werkseinstellung übermittelt das Gerät bei einer entsprechenden
Sensoradresse Rauchalarm- und Sensorinformationen und bei einer
anderen Moduladresse allgemeine Alarme und Störungen.
X 10

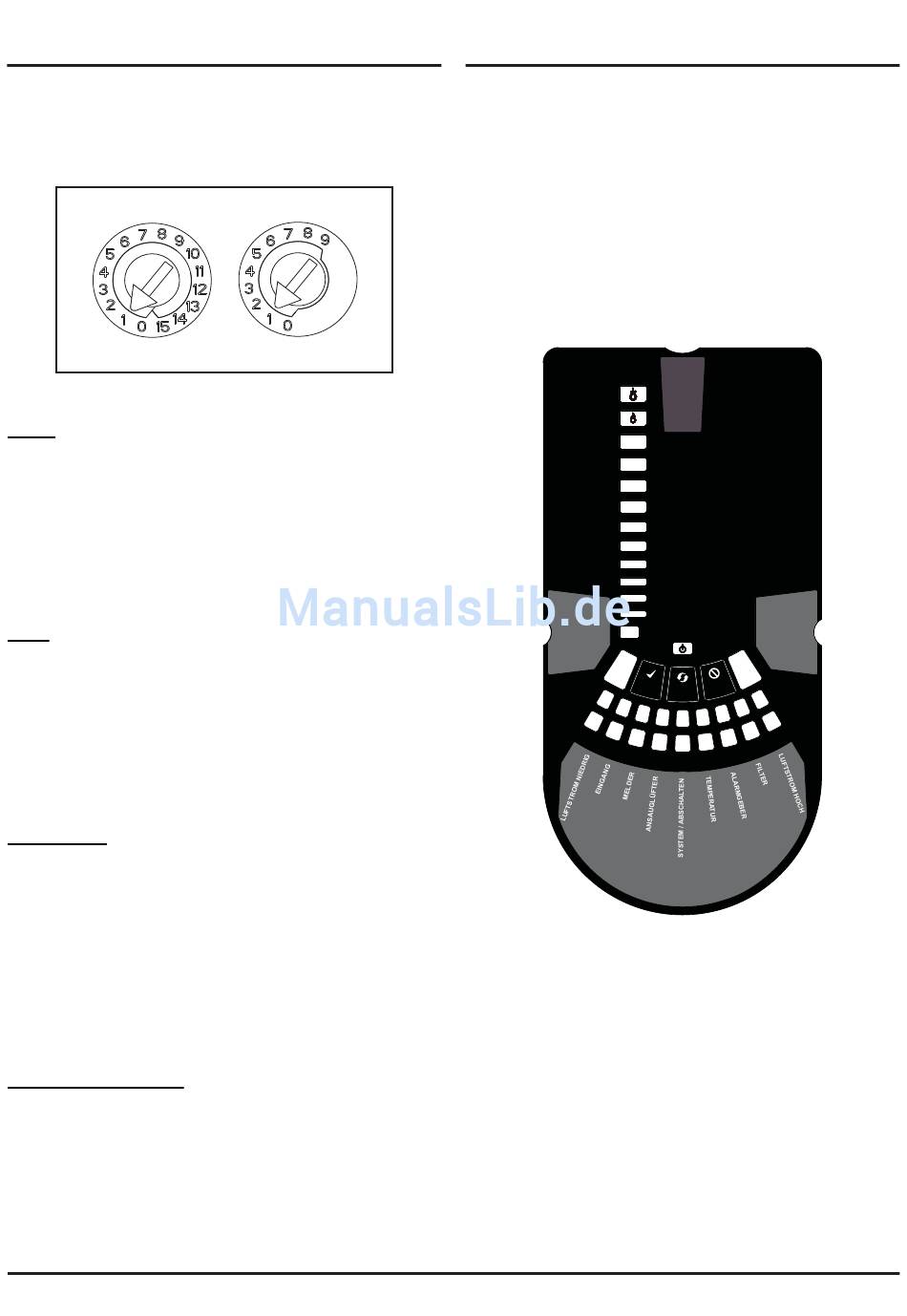

Abbildung 10: Adressschalter
Sensor
Die Sensoradresse wird über die Adressschalter auf der Rückseite der
Rauchmelder eingestellt. Die Rauchmelder befinden sich unter der
Abdeckung des Melders im Gerät (siehe Abbildung 9). Im Abschnitt
Rauchmelder unter Wartung (an späterer Stelle im Handbuch) wird das
Entfernen der Sensoren beschrieben. Bei der Lieferung ist für Kanal 1 die
Adresse 1 voreingestellt. Bei 2-kanaligen Geräten (oder bei Verwendung
von zwei Meldern) wird für das zweite Gerät die Adresse 2 eingestellt.
Hinweis: Zwischen Sensoren und Brandmeldezentrale erfolgt die
Kommunikation über die Schleifenverbindung. Dabei spielt es keine
Rolle, ob die 24 V-DC-Stromversorgung aktiviert ist oder nicht.
Modul
Die Moduladresse wird über die Adressschalter hinter der Gerätetür
eingestellt. Drehen Sie die Rädchen mit Hilfe eines Schraubendrehers
auf die gewünschte Adresse. Die eingestellte Adresse bezieht sich auf
Kanal 1. Bei 2-kanaligen Geräten wird die nächste Moduldresse (+1)
automatisch Kanal 2 zugeordnet. Folglich ist Adresse 159 für Kanal 1
nicht gültig. (Hinweis: Bei einem Bedienfeld mit nur 99 Adressen ist 99
für Kanal 1 nicht gültig.)
Hinweis: Die Moduladresse reagiert nur im Normalmodus und bei
eingeschalteter 24 V-DC-Stromversorgung auf eine Abfrage durch die
Zentrale.
EINSCHALTEN
Werkseinstellungen verwenden
1. Schließen Sie an Klemme 1 und Klemme 2 auf der Klemmleiste
T1 (siehe Tabelle 2) eine geeignete 24-V-DC-Spannungsversorgung
(gemäß EN 54‑4) an.
2. Prüfen Sie die Spannung am Anschluss. Stellen Sie sicher, dass
sie innerhalb des vorgeschriebenen Spannungsbereichs liegt.
3. Wenn die Spannung innerhalb des angegebenen Bereichs liegt,
schließen Sie den Einspeisestecker an das Gerät an.
4. Schließen und sichern Sie die Gehäusetür. Prüfen Sie, ob der
Lüfter anläuft und Luft aus der Auslassöffnung austritt. Das Gerät
benötigt für die Initialisierung und Stabilisierung im normalen
Modus ein bis drei Minuten.
EXTERNES RÜCKSETZEN
Die Werkseinstellung für den konfigurierbaren, externen Eingang
lautet „Rücksetzen des Geräts" (Klemmleiste T8). Durch eine
Kurzschlussverbindung
zwischen
FAAST-LT-Gerät ein Reset durch.
D200-102-00
X 1
diesen
Klemmen
führt
BEDIENFELD
Je nachdem, welches der drei FL20-Modelle installiert wird, sieht
das Bedienfeld unterschiedlich aus. Alle Ausführungen sind unten
dargestellt.
Die folgenden Informationen werden angezeigt:
•
Melderstatus: Normal, Alarm, Störung oder Abschaltung
•
Alarmstufe; Alarm, Voralarm – nur bei Bedienfeldern mit
erweitertem Protokoll verfügbar
•
Partikelwerte; 1–9 – nur bei Bedienfeldern mit erweitertem
Protokoll verfügbar
•
Luftstromstärke
•
Tasten zum Testen, Rücksetzen und Abschalten
Abbildung 11: Anzeige des Bedienfelds
RAUCH-
STUFE
MODUL
STÖRUNG
11a: 1-kanaliger Melder FL2011EI (1 Melder)
das
6
ALARM
VORALARM
10
9
8
7
6
5
4
3
2
1
STÖRUNG
STROMVER-
SORGUNG
I56-3888-205
