ELEKTRISCHE ANSCHLÜSSE FÜR DREHTOR
26
27
28
KLEMME FÜR
ANSCHLUß
DRUCKTASTENTAFEL
PULIN 3
B
MIT ZWEI AUFEINANDERFOLGENDEN
LED Nr. 1 – Leuchtet auf, wenn die Platine unter Spannung steht
3
26 27 28 3
ANSCHLUß DRUCKTASTENTAFEL
"PULIN 3" MIT LED ANZEIGE
ABB. 13
KLEMMLEISTE
ABB. 14
8
STECKPLATZ
PLATINE
FUNKFERNSTEUERUNG
MIKROPROZESSOR
DIP-SWITCH
1
2
ON
ON
1
2
1 2 3 4 5 6 7 8
OFF
KONTAKT GEHTÜR MIT
NUR EINEM IMPULS
3
4
ÖFFNET SICH NUR EIN
TORFLÜGEL
IMPULSEN ÖFFNEN SICH
ALLE BEIDEN TORFLÜGEL
4
5
6
N.O.
N.C.
N.O.
AUF
BLOCKIERUNG
ZU
AUF
ZU
STOP
ELEKTRISCHER ANSCHLUß
SCHLÜSSELTASTER SECH 15
13
AUF NULL VERZÖGERUNG
AUFGEHOBEN
FLÜGELVERZÖGERUNG
+
—
BEIM SCHLIEßEN
7
0
8
PAUSE -
+
STILLSTAND
9
MOTORLAUFZEIT
+
AUF UND ZU
3 4 5
6
9 10 11 12 13 14 15
3
4
5
6
7 8
7
8
ALLE BEWEGUNGS-
ABLÄUFE
AUF, ZU UND
UMKEHRUNG DER LAUFRICHTUNG

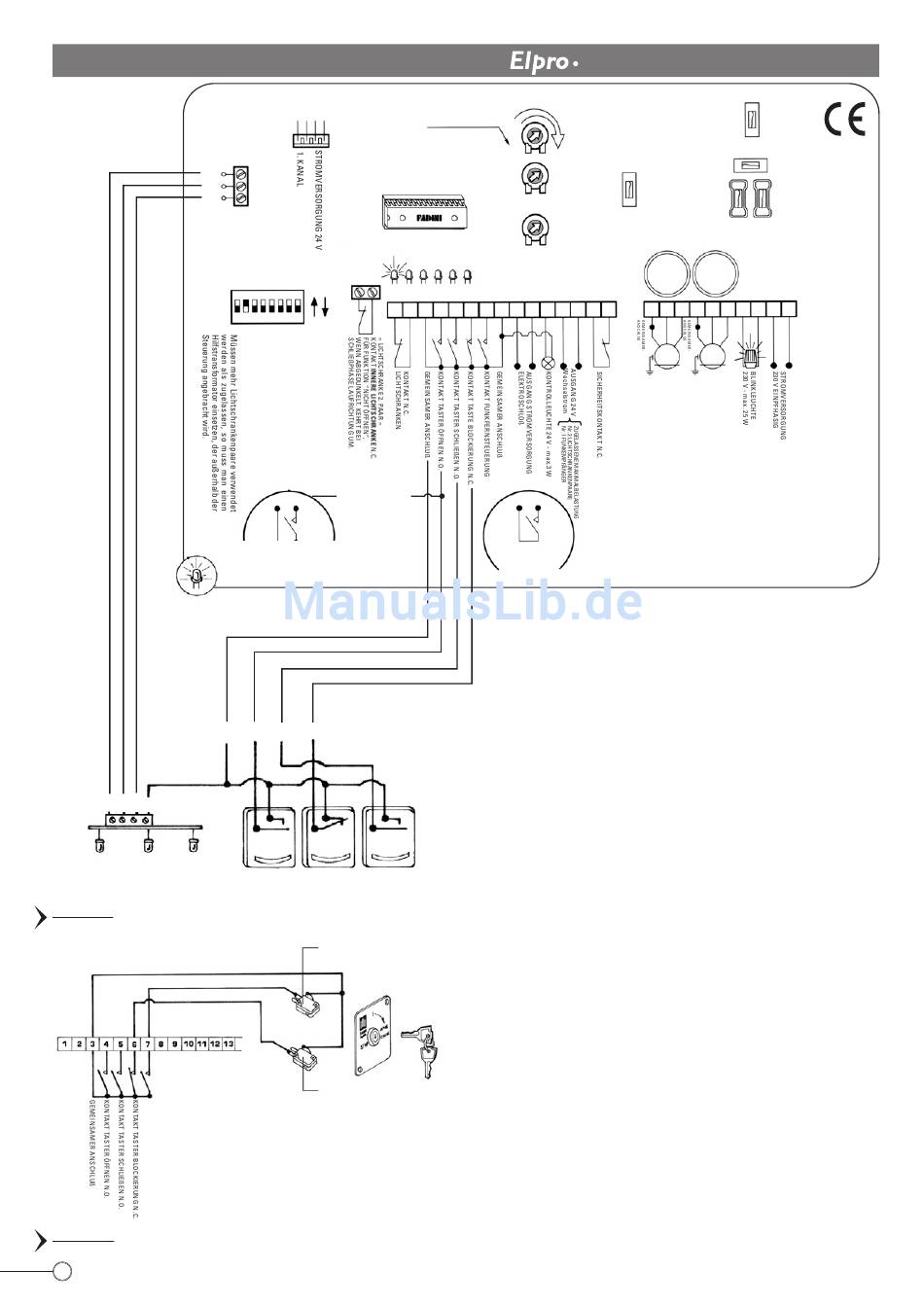

ANSCHLUß- UND EINSTELLUNGSPLAN DER ELEKTRONISCHEN
STEUERUNG
Nachdem man alle elektrischen Anschlüsse durchgeführt hat, muss
man die ersten elektrischen Funktionsproben vornehmen, die
Regulierung des Zeitschalters der Motorlaufzeit muss 4 – 5 Sekunden
über der Torflügelöffnungszeit liegen.
Die Regulierung des "Dip-Switch" muss je nach Bedarf eingestellt
werden, HEBEL Nr. 3 auf Automatik (ON), damit er nach Impulsgabe
an Kontakt 4 – 8 das Öffnen bewirkt und nach der Pause (Stillstand)
das Schließen bewirkt.
Die Zeiten für "Tor öffnet", Ruhezustand und "Tor schließt"
kann man mit dem zur Verfügung stehenden Potentiometer regulieren.
(Siehe Nr. 07, 08 und 09 des Schaltplans Nr. 1643).
Mit dem Schalter Nr. 3 Zone "B" hingegen auf Halbautomatik (OFF),
muss man an den Kontakten 5 – 8 der Klemmleiste zum Öffnen und
zum Schließen einen Impuls geben. Mit dem Kontakt 7 – 8 der
Klemmenleiste können, auch wenn sich das Tor in Bewegung befindet,
alle Bewegungsabläufe des Öffnens und des Schließens durchgeführt
und die Bewegungsrichtung umgekehrt werden, indem man für jeden
Bewegungsablauf einen Impuls gibt.
Wir empfehlen aufmerksam alle Betriebsanleitungen der Steuerung
durchzulesen, um all ihre Funktionen zu erhalten.
Die 6 LEDs, die sich auf der Platine befinden, dienen dazu folgendes
zu signalisieren:
LED Nr. 1 Leuchtet auf, wenn die Platine unter Spannung steht.
LED Nr. 2 Lichtschranke normalerweise beleuchtet. Wird bei einem
Hindernis unterbrochen
LED Nr. 3 Öffnen: Leuchtet auf wenn man den jeweiligen Taster
drückt
LED Nr. 4 Schließen: Leuchtet auf wenn man den jeweiligen Taster
drückt
LED Nr. 5 Blockierung: Leuchtet normalerweise. Geht aus, wenn
der jeweilige Taster gedrückt wird
LED Nr. 6 Funkfernsteuerung: Leuchtet bei jedem Impuls der
Funkfernsteuerung oder durch eventuellen Tastendruck.
exp
SICHERUNG
630 mA
SICHERUNG
BLINKLEUCHTE
630 mA
1 AMPERE SCHUTZ-
SICHERUNG
AUSGANG 24 V
KLEMMEN Nr. 12 – 13
SICHERUNG
5 AMP.
KONDENSATOREN
12,5µF
12,5µF
16 17 18
19 20 21 22 23 24 25
M1
M2
ELEKTROMOTOREN
EINPHASIG
Anmerkung: für Spezialanwendungen, wie zum
Beispiel Lichteinschaltungen, Video-Kameras usw.
müssen STATISCHE RELAIS verwendet werden, mit
normalen Relais würde man sonst Störungen beim
Mikroprozessor hervorrufen.
ACHTUNG: DIESE STEUERUNG WURDE MIT FADINI
ZUBEHÖR ABGENOMMEN. WIR GEWÄREN KEINE
GARANTIE BEI ZUBEHÖR, DAß NICHT VON UNS
STAMMT SOWIE FÜR ANDERE ANWENDUNGEN.
