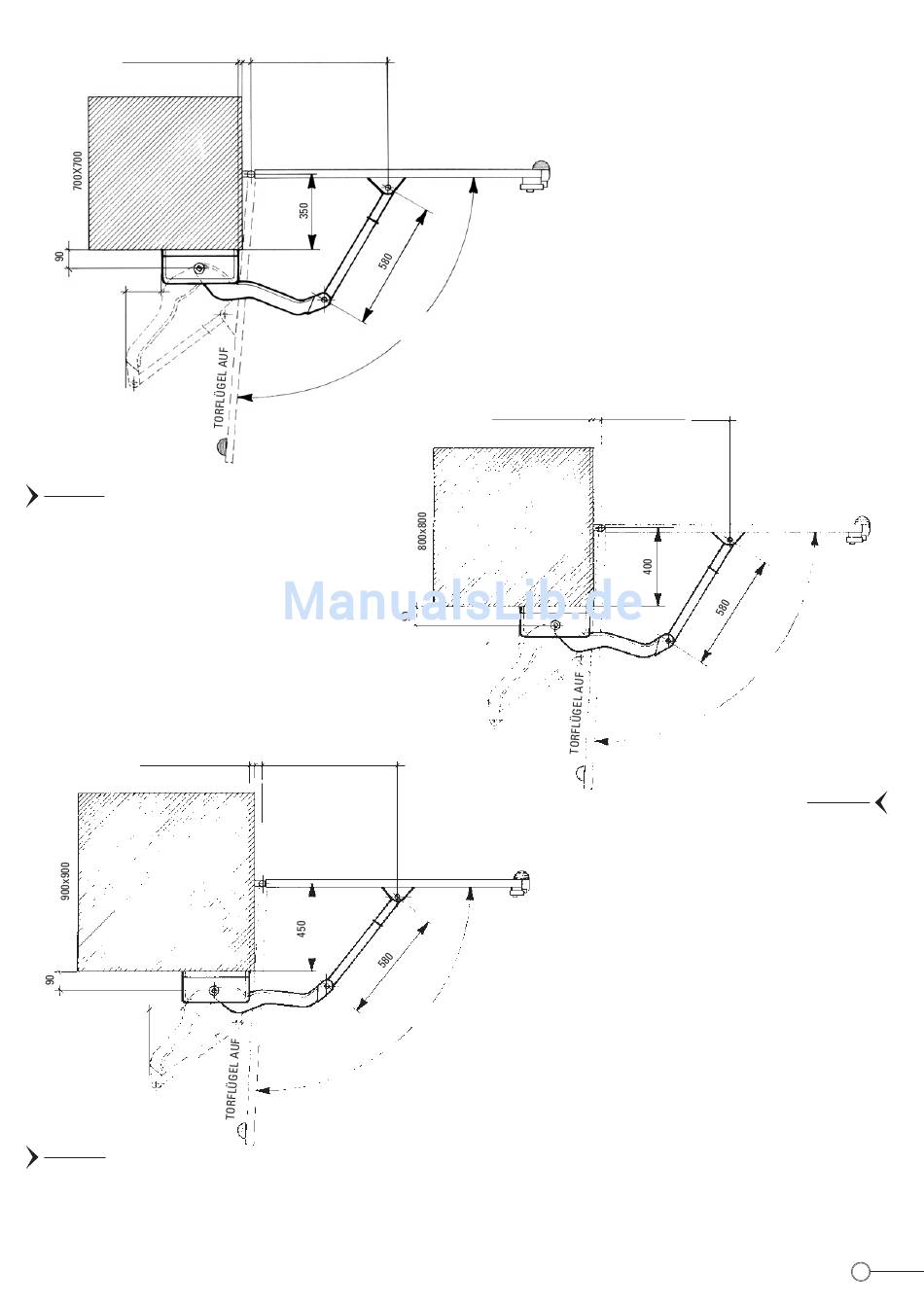

20 mm VON DER
PFEILERKANTE
170
ANSCHLAG
BEIM
ÖFFNEN
ABB. 10
ANWENDUNGSBEISPIEL
AUF 800x800 mm PFOSTEN
TORFLÜGEL 4 m - 140 Kg
20 mm VON DER
PFEILERKANTE
170
ANSCHLAG
BEIM
ÖFFNEN
ABB. 12
Wir empfehlen immer einen Toranschlag sowohl beim Öffnen als auch beim Schließen zu verwenden. Wird ein Antrieb auf einen 5
Meter breiten Torflügel montiert mit einem Torflügelgewicht unter 200 Kg, so wird das Elektroschloss mit Aktuator ohne hydraulische
Blockierung verwendet, für bis zu 2 Meter breite Torflügel besitzt der montierte Antrieb die hydraulische Blockierung ohne die Verwendung
des Elektroschlosses. Die auf den Seiten 6 – 7 angeführten Beispiele betrachten.
40
560
TORFLÜGEL ZU
100°
40
650
TORFLÜGEL ZU
ANSCHLAG
BEIM SCHLIEßEN
ELEKTROSCHLOß
20 mm VON DER
PFEILERKANTE
170
ANSCHLAG
BEIM
ÖFFNEN
ANSCHLAG
BEIM SCHLIEßEN
ELEKTROSCHLOß
ANWENDUNGSBEISPIEL
100°
AUF 900x900 mm PFOSTEN
TORFLÜGEL 5 m - 150 Kg
ANWENDUNGSBEISPIEL
AUF 700x700 mm PFOSTEN
TORFLÜGEL 3 m - 130 Kg
40
620
TORFLÜGEL ZU
100°
ANSCHLAG
BEIM
SCHLIEßEN
ELEKTRO-
SCHLOß
ABB. 11
7
