Inhaltszusammenfassung für fadini mec 200 lb

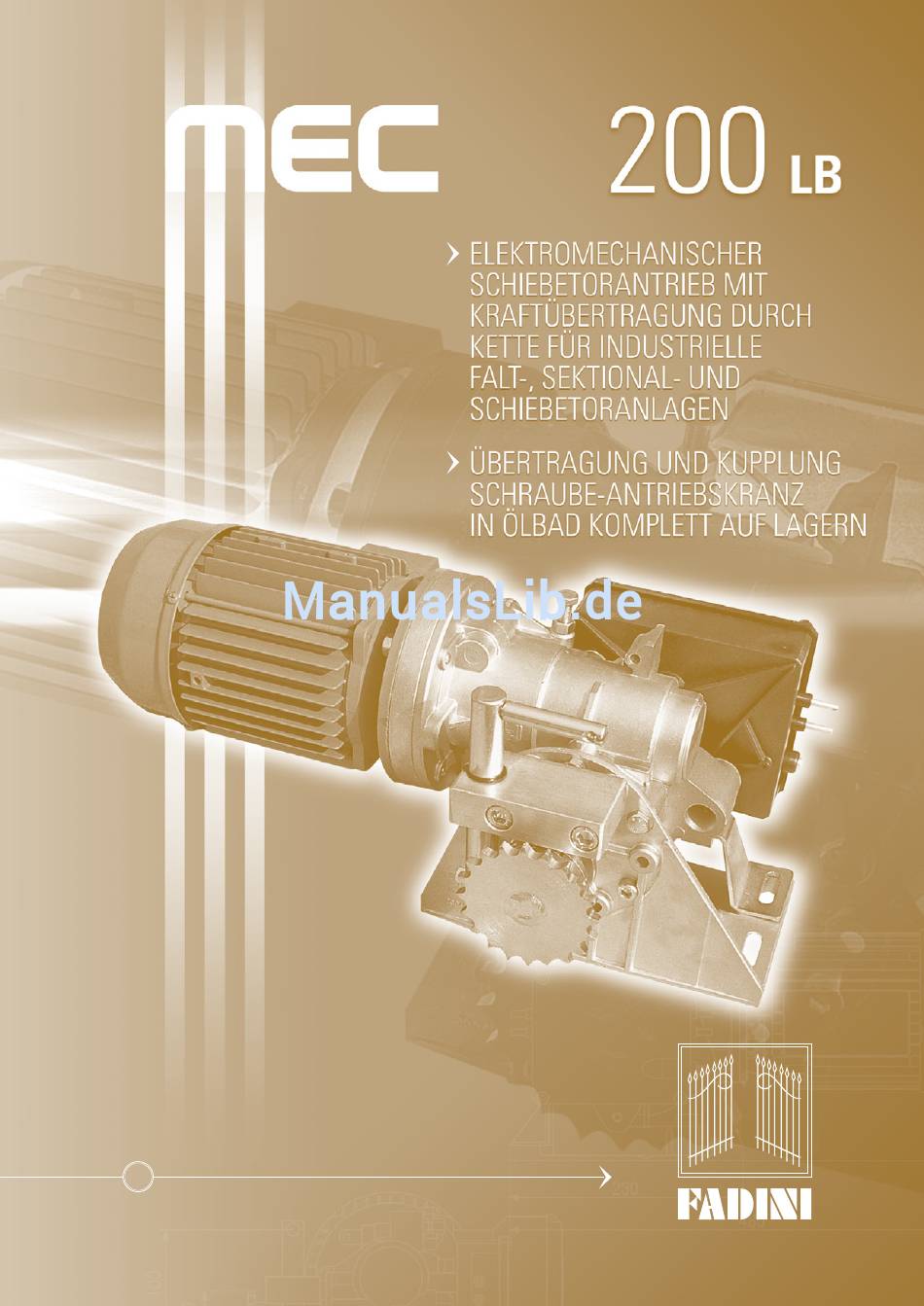

- Seite 1 MONTAGEANLEITUNG ® Der Toröffner...

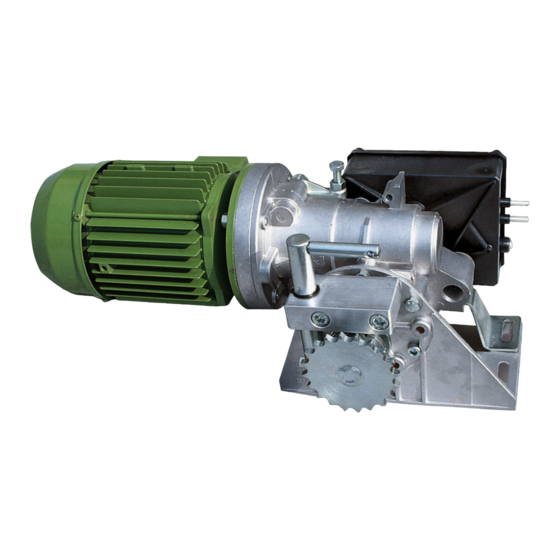

- Seite 2 ZUR ERLÄUTERUNG UND DIE DAZUGEHÖRIGEN ZEICHNUNGEN ZU BEFOLGEN. Der MEC 200 LB ist ein vielseitiger Antrieb für fast jede Montageanforderung beim Öffnen von Schiebetoranlagen mit Kettenantrieb für Falttore und Falttoranlagen (Torflügel, die untereinander über Scharniere verbunden sind und bei ihrer Öffnung seitlich zusammengeschoben werden) oder Industrieschiebetoranlagen auf Laufschienen.
- Seite 3 Befestigungskonsole (Abb.4 und Abb.5). - Danach muß man den Kettenzieher am entgegengesetzten Ende des MEC 200 LB befestigen, wobei die Ritzel gut untereinander ausgerichtet sind, insbesondere die Regulierschraube des Kettenspanners ist auf die der Installation des MEC 200 LB entgegengesetzte Seite zu richten (Abb.
- Seite 4 Befestigungen des Tors an die Kette zur Kraftübertragung: bei all dem muß bedacht werden, daß die Kette um die Dübel des MEC 200 LB und des Kettenspanners genau in der Länge gewickelt werden muß, daß sie gespannt ist.
- Seite 5 Notentriegelung mit ihrem Metallseil verbindet (siehe “Installation Notentriegelung über Seilzug“, Abb. 18, Seite 7). - Für den MEC 200 LB mit Notentriegelung über Hebel (Version A und B, Abb. 1, Seite 2) muß man den Hebel -H so anheben, daß die mechanische Verbindung vom Zahnrad (Abb.
- Seite 6 Je nach der Art der Automatisierung wird es notwendig sein die Tor-Zu und die Tor-Auf Endlage und die Endschalter zu regulieren, die entweder eingebaut oder außerhalb vom MEC 200 LB angebracht sein können. Für Antriebe mit externen Endschaltern wird normalerweise ein Endschalterbügel auf der Oberseite der Kette angebracht (genauso wie der Torflügel an der Kette befestigt wird), die mit ihrer Translationsbewegung die Kontaktrolle der Endschalter, die sich an der Tor-Auf und an der Tor-Zu Endlage auf Wandhalterungen (Abb.
-
Seite 7: Technische Daten
Wand in der Nähe des Tors befestigten Hebel zur Betätigung und MEC 200 LB MIT aus einem Stahlseil, das in einer eigenen Hülle läuft und an das zur EINGEBAUTEN Notentriegelung vorgesehene Ritzel auf dem MEC 200 LB (Abb. 17) ENDSCHALTERN angeschlossen ist. WICHTIG: Vor jeder Operation zur Installation der Notentriegelung über Seilzug ist es notwendig das Stahlkabel zu schmieren, bevor... -
Seite 8: Elektrische Anschlüsse
1) FUNKVERBINDUNG EMPFÄNGER “CRUASTRO” 9) “SECH 15” SCHLÜSSELTASTER AUFPUTZVERSION 2) ELEKTRONISCHE STEUERUNG “ELPRO 10 CEI” 10) “DIFO 33” LICHTSCHRANKE SENDER 3) “MEC 200 LB” ANTRIEB 11) PNEUMATISCHE SCHALTLEISTE AUS GUMMI 4) EXTERNER ENDSCHALTER “CROUZET” 12) FUNKVERBINDUNG SENDER “CRUASTRO” 5) KETTENSPANNER 13) “DIFO 33”... - Seite 9 SCHUTZ DES 24 V AUSGANGS FUßGÄNGERDURCHGANGS-MODUL KLEMMEN NR. 12-13 RELAIS AUF RELAIS LINIE SICHERUNG DER LOGIK 630 mA STROMVERSORGUNG 24V 1. KANAL PAUSE FADINI HALTERUNG FUNKVERBINDUNGS- RELAIS ZU MODUL BETRIEBSZEIT AUF UND ZU HOCHSPANNUNGS- SICHERUNG 5 A DIP-SWITCH MODUL UNTER SPANNUNG...
- Seite 11 REVERSIERBARER MEC 200 SPEZIALAUSFÜHRUNG ANBRINGUNGEN DER TORFLÜGEL AN DIE KETTE KETTENSPANNER KETTE REVERSIERBARER MEC 200 LB AUF SÄULE BEFESTIGTES E-SCHLOß OBERE LAUFSCHIENE ANSICHT INNENSEITE TORFLÜGEL UNTERER LAUFWAGEN LAUFSCHIENE DER ANBRINGUNG DES LAUFWÄGEN DER RECHTEN UNTERSEITE KETTE TORFLÜGELS KETTE ZULAUFBEWEGUNG OBERSEITE ANBRINGUNG DES TORFLÜGELS...
-
Seite 12: Konformitätserklärung
Platz für den Wiederverkäufer s.n.c. FABRIK FÜR AUTOMATISCHE TORANTRIEBE Die Herstellerfirma behält sich ohne Vorankündigung Änderungen des Produktes vor. Via Mantova, 177/A - 37053 Cerea (Verona) Italy - Tel. +390442 330422 r.a. - Fax +390442 331054 - e-mail: info@fadini.net - www.fadini.net...
