- Seite 1 Montageanleitung 1 - 8 Seite HINDI 880 SPRINT KIT ölhydraulischer Antrieb für Drehtore mit Torflügel bis zu 2,3 m EN 13241 EN 12453 EN 12445 Der Toröffner...
-
Seite 2: Vor Der Installation

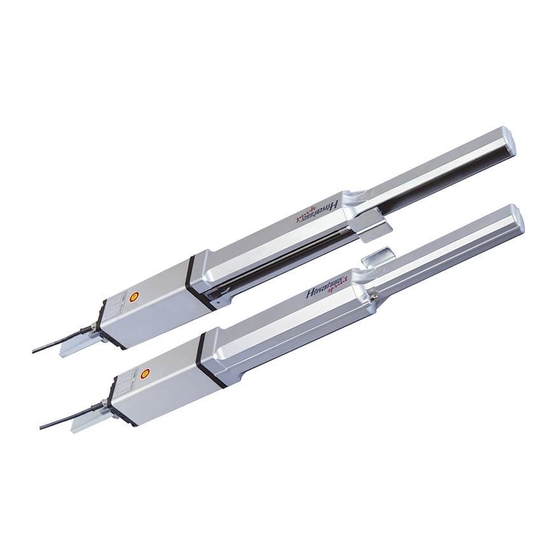

Fußgänger-Eingang verwendet wird. □ Die Anwesenheit der CE-KONFORMITÄTSERKLÄRUNG des Herstellers: Meccanica Fadini snc (Via Mantova, 177/A - 37053 Cerea - VR - Italy) erklärt hiermit auf eigene verantwortung, dass: Hindi 880 Sprint mit der Richtlinie 2006/42/CE übereinstimmt: muss als "automatisches System" vermarkt und installiert werden, einschliesslich originale Zubehör- und Bauteile, wie von der Herstellerfirma empfohlen. - Seite 3 ALLGEMEINE INFORMATIONEN ÜBER DAS PRODUKT HINDI 880 SPRINT ist eine ölhydraulische Automation für den Betrieb im Freien, die konstruirt wurde, um Drehtore automatisch zu öffnen und zu schließen. Es handelt sich um ein ölhydraulisches Produkt, daher bietet es alle Vorteile der hydraulischen Technik an, wie Zuverlässigkeit, fließenden Bewegungen und einstellbare Mindest- und Höchstdruckventile, wodurch der Antrieb jedem...
- Seite 4 Torflügel bis zu 2,3 m ELEKTROANLAGE UND ZUBEHÖR Vor dem Einbau von Hindi 880 Sprint wird es empfohlen das ganze erforderliche Sicherheits- und Bedienungszubehör vorzubereiten. Allgemeine Anordnung: der Installateur ist verantwortlich für die geeignete und richtige Verlegung der Verbindungsrohre.
- Seite 5 Aluminium oder Holz, verwenden Sie Schrauben und Gegenplatten. Abb. 6 Es wird empfohlen, den Hindi 880 Sprint Kolben vorübergehend mit Klemmen an das Tor zu befestigen und sicher zu stellen, dass er perfekt ausgerichtet ist. Entriegeln Sie dann den Antrieb und öffnen und schließen Sie das Tor von Hand, um die Richtigkeit der Installationsabstände zu prüfen und um 90°...
- Seite 6 Abb. 8 ENTRIEGELUNG FÜR DEN HANDBETRIEB In der Ausführung Hindi 880 Sprint mit hydraulischer Blockierung (beidseitig oder nur beim Schließen) ist es erforderlich, dass der Kolben mit dem mitgelieferten Schlüssel entriegelt wird, der die Entriegelungsvorrichtung entriegelt, die sich unter der Ventilgruppe befindet.
- Seite 7 WARNUNG: Dieses Dokument muss die ordentlichen und außerordentlichen Eingriffe enthalten, die für die Installation, für die Wartung, für die Reparatur und alle Änderungen die mit Original-Ersatzteilen Fadini durchgeführt wurden. Dieses Dokument muss für die Inspektionen von berechtigten Stellen vorhanden sein, sowie eine Kopie muss an den Endbenutzer geliefert werden.
- Seite 8 230 Vac Öffnungsschubkraft 0 ÷ 5.100 N Frequenz 50 Hz Schließungsschubkraft 0 ÷ 6.200 N Stromaufnahme 1,2 A Öl-Typ Oil Fadini - Art. 708L Leistungsaufnahme 250 W Arbeitshub der Kolbenstange 235 mm Kondensator 12,5 μF Zylinderbohrung 45 mm Drehzahl 1.350 UpM...
