MONTAGEANLEITUNG
ZUR INSTALLATION IN ÜBEREINSTIMMUNG
MIT DEN EN 12453, EN 12445 NORMEN
D
®
Der Toröffner

Werbung

loading

Inhaltszusammenfassung für fadini APROLI 280

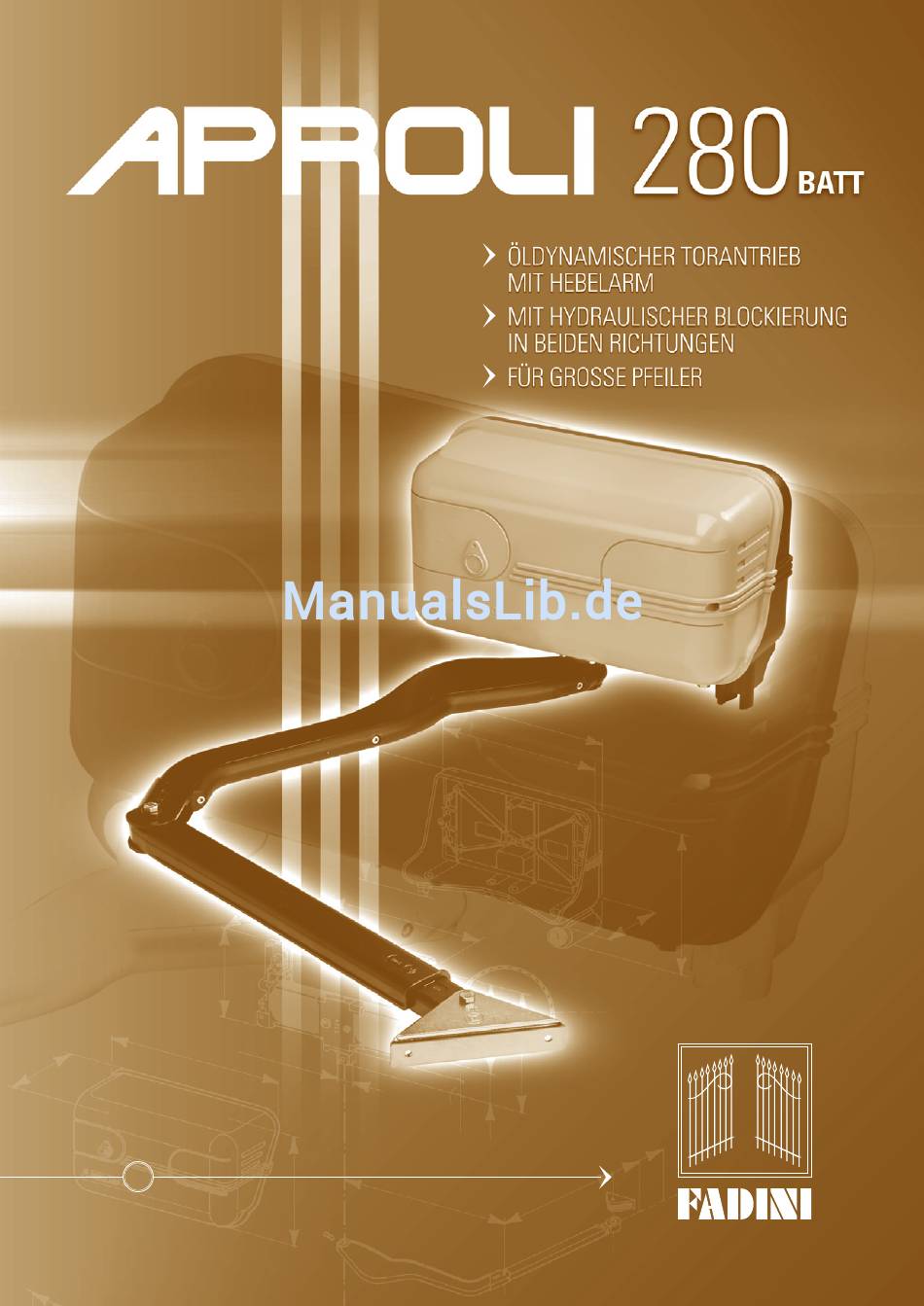

  • Seite 1 MONTAGEANLEITUNG ZUR INSTALLATION IN ÜBEREINSTIMMUNG MIT DEN EN 12453, EN 12445 NORMEN ® Der Toröffner...
  • Seite 2 APROLI BATT PROFILANSICHT DER ELEKTROMOTOR- HYDRAULIKGETRIEBEEINHEIT STEHEN OHNE BLOCKIERUNG – MIT BLOCKIERUNG – MIT DURCHFLUßREGLERN ZUR VERFÜGUNG GEHÄUSE ZWEIRICHTUNGSVENTIL MAXIMALDRUCKVENTIL “SCHLIEßEN” GRÜNE FARBE MAXIMALDRUCKVENTIL “ÖFFNEN” ROTE FARBE ÖLBEHÄLTER DECKEL STECKDOSE “C” “A” STECKDOSE ERDLEITUNG BODEN ÖLBEHÄLTER ELEKTROMOTOR 0,25 PS HYDRAULIKPUMPE MIT NOCKEN ZYLINDERKOPF 1.
  • Seite 3 Das bereits in dem Aktuator befindliche Öl ist passend für hohe und niedrige Temperaturen und gestattet einen regelmäßigen Betrieb des APROLI 280 BATT bei Temperaturschwankungen, die von –20°C bis +80°C reichen. Der APROLI 280 BATT wird in den Werkstätten der Firma MECCANICA FADINI hergestellt, die einen Langzeitbetrieb garantiert.
  • Seite 4 AUSZIEHBAREN EINSATZSTÜCKEN ODER MIT SCHRAUBEN Vor der Montage des APROLI 280 BATT ist es wichtig zu kontrollieren, ob die Struktur der Toranlage für die Anwendung geeignet ist, genauer gesagt, dass sie keine Unregelmäßigkeiten aufweist, was eine nicht sehr robuste oder für die automatische Toröffnungsbewegung ungeeignete Metallstruktur betrifft.
  • Seite 5 TORANLAGEN MIT 90° ÖFFNUNGSWINKEL APROLI 280 BATT dient zur Montage auf Toranlagen mit Torflügeln, die eine Flügelbreite von 5 m nicht überschreiten. Bis zu 2 m empfehlen wir das Anbringen von Aktuatoren mit hydraulischer Blockierung, über 2 m hingegen werden Aktuatoren ohne hydraulische Blockierung mit der Hilfe von einem Elektroschloss verwendet.
  • Seite 6 ANWENDUNGSBEISPIELE MIT PFEILERN IN VERSCHIEDENEN GRÖßEN MIT ABSTÄNDEN, DIE NICHT BINDEND SIND, SONDERN NUR ALS BEISPIEL DIENEN 20 mm VON DER PFEILERKANTE ANSCHLAG BEIM SCHLIEßEN TORFLÜGEL ZU ANWENDUNGSBEISPIEL 100° AUF 400x400 mm PFOSTEN TORFLÜGEL 2 m - 110 Kg ANSCHLAG BEIM ÖFFNEN 20 mm VON DER...
  • Seite 7 20 mm VON DER PFEILERKANTE ANSCHLAG ANWENDUNGSBEISPIEL BEIM SCHLIEßEN TORFLÜGEL ZU AUF 700x700 mm PFOSTEN TORFLÜGEL 3 m - 130 Kg ELEKTROSCHLOß 100° 20 mm VON DER PFEILERKANTE ANSCHLAG BEIM ÖFFNEN ANSCHLAG ABB. 10 BEIM SCHLIEßEN TORFLÜGEL ZU ELEKTRO- SCHLOß ANWENDUNGSBEISPIEL AUF 800x800 mm PFOSTEN TORFLÜGEL 4 m - 140 Kg...
  • Seite 8 NUR EINEM IMPULS normalen Relais würde man sonst Störungen beim ÖFFNET SICH NUR EIN TORFLÜGEL Mikroprozessor hervorrufen. ACHTUNG: DIESE STEUERUNG WURDE MIT FADINI ZUBEHÖR ABGENOMMEN. WIR GEWÄREN KEINE ALLE BEWEGUNGS- MIT ZWEI AUFEINANDERFOLGENDEN GARANTIE BEI ZUBEHÖR, DAß NICHT VON UNS ABLÄUFE...
  • Seite 9 (bei über 100 m Kabel mit 2,5 mm Ø) 12 - SENDER LICHTSCHRANKE DIFO 33 INTERN 4 - FUNKEMPFÄNGER-MODUL A43/2R 13 - ANTRIEB APROLI 280 BATT RECHTS 5 - ELEKTRONISCHE STEUERUNG ELPRO 13 exp 14 - EMPFÄNGER LICHTSCHRANKE DIFO 33 INTERN...
  • Seite 10 Die Eichung der Maximaldruckventile wird mit Hilfe des Ventilreglers je nach der Toröffnungs-Schubkraft durchgeführt, je mehr man im Uhrzeigersinn festschraubt, desto mehr Schubkraft gibt man dem Antrieb. Nachdem man APROLI 280 BATT montiert hat, muss man unbedingt das Überdruckventil, das sich auf der Bodenscheibe des Ölbehälters Stromversorgungskabel Motor befindet, um eine Umdrehung lockerschrauben.
  • Seite 11: Technische Daten

    APROLI 280 BATT SPEZIALAUSFÜHRUNG ARTIKEL NR. 287 Der Durchflussregler dient dazu, die Drehgeschwindigkeit GESCHWINDIGKEIT der Welle zur Bewegung des Hebelarms konstant zu halten. DURCHFLUß- REGLER “ÖFFNEN” GESCHWINDIGKEIT GESCHWINDIGKEIT KONSTANTE DURCHFLUß- GESCHWINDIG- REGLER KEIT “SCHLIEßEN” GESCHWINDIGKEIT ABB. 18 TECHNISCHE DATEN MONTAGEGRUNDPLATTE...
  • Seite 12 - Bei Entfernung des Aktuators die Stromkabel nicht durchschneiden sondern von der Klemmenleiste entfernen, indem man die Befestigungsschrauben in der Abzweigdose lockert. - Vor dem Öffnen des Deckels der Abzweigdose Stromkabel des APROLI 280 BATT Antriebs den Hauptschalter - 3 - (Abb. 15 - Seite 9) ausschalten.
