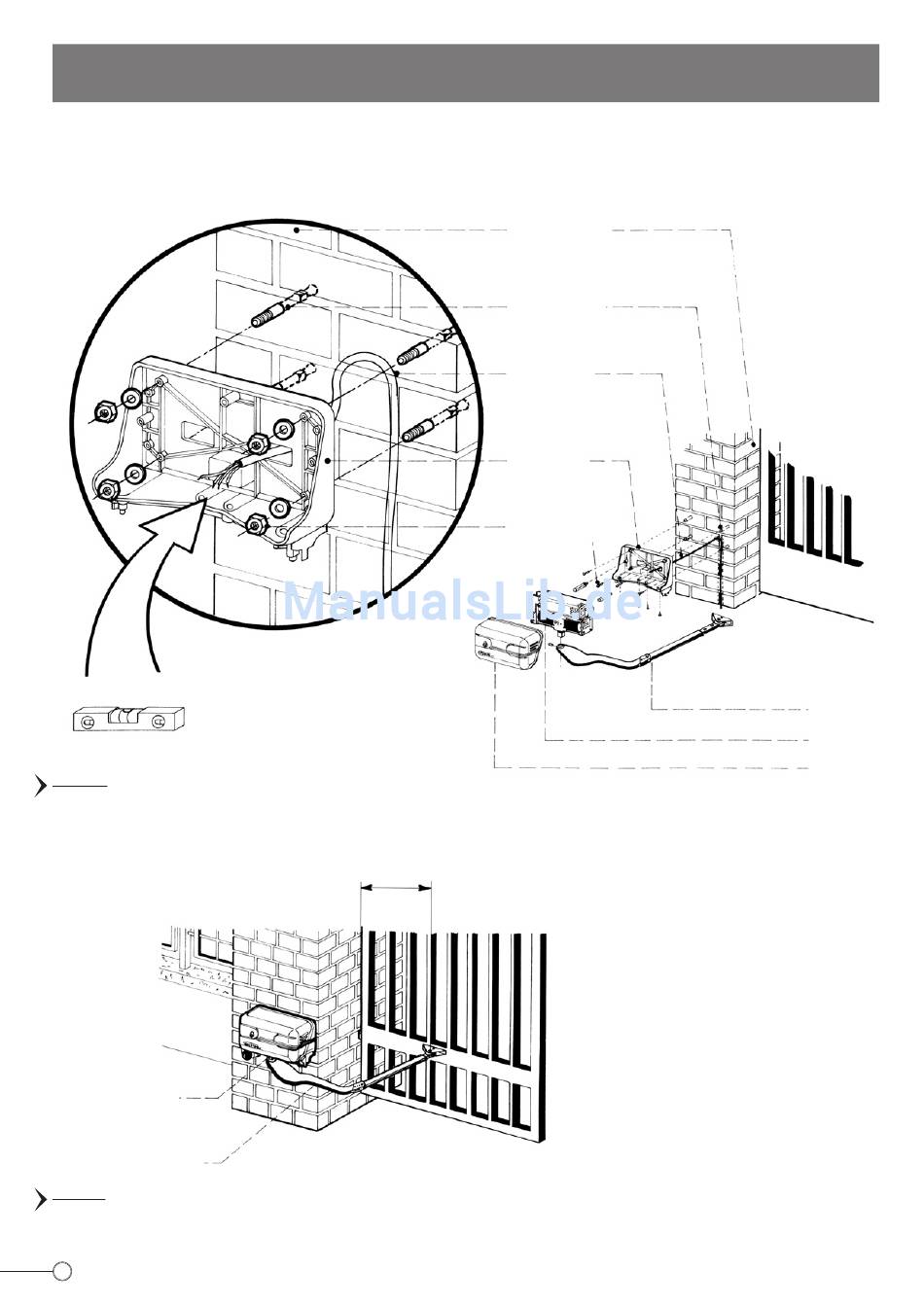

BEFESTIGUNG VON APROLI 280 BATT AM PFEILER MIT HILFE VON
AUSZIEHBAREN EINSATZSTÜCKEN ODER MIT SCHRAUBEN
Vor der Montage des APROLI 280 BATT ist es wichtig zu kontrollieren, ob die Struktur der Toranlage für die Anwendung geeignet ist,
genauer gesagt, dass sie keine Unregelmäßigkeiten aufweist, was eine nicht sehr robuste oder für die automatische Toröffnungsbewegung
ungeeignete Metallstruktur betrifft.
Deshalb ist es angemessen, die nicht funktionierenden Metallteile zu verstärken oder in Ordnung zu bringen, und jene, bei denen es
zu Reibung am Boden oder an dem Pfosten kommt (vor allem was die Scharniere betrifft, die das Torblatt halten).
NIVELLIEREN
ABB. 3
Die Befestigung der Montagegrundplatte und des Stromkabels erfolgt auf der Pfostenhöhe, die für die Verankerung des Hebelarms am
besten geeignet ist auf einer festen Strebe des Torflügels. Der Befestigungsbügel ist in einer durch manuelle Proben bestimmten
Entfernung anzuschrauben oder anzuschweißen.
APROLI 280 BATT
KOMPLETT INSTALLIERT
MODELL LINKS
UNFALLSICHERER HEBELARM
ABB. 4
APROLI 280 BATT ist leicht zu montieren, kann mit Blockierung für Torflügel bis zu 2 m oder ohne Blockierung mit Elektroschloss für
Torflügel bis zu 5 m Flügelbreite geliefert werden.
4
GROßER PFOSTEN
MIT SCHARNIER FÜR
TORFLÜGEL
IN DER MITTE DES PFOSTENS
4 EINSATZSTÜCKE
STROMKABEL
MONTAGE-
GRUNDPLATTE
MUTTER MIT
BEILAGSCHEIBE
ABSTAND
Die Entfernung von der Mitte des Scharniers
zur Mitte des Torbewegungszapfens muss durch
manuelle Proben ausgerechnet und übertragen
werden bevor man den Bügel befestigt. Die auf
Seite 6 – 7 angeführten Abstände dienen als
Anwendungsbeispiel.
TORFLÜGEL
HEBELARM
AKTUATOR
HAUBE
