Der Regler der Maximaldruckventile wird in "A" mit roter Farbe beim Öffnen gekennzeichnet und in "C" mit grüner Farbe beim Schließen;
sie befinden sich vor dem Elektromotor/der Pumpe an einer leicht zugänglichen Stelle zum Eichen der gewollten Drehkraft der Welle.

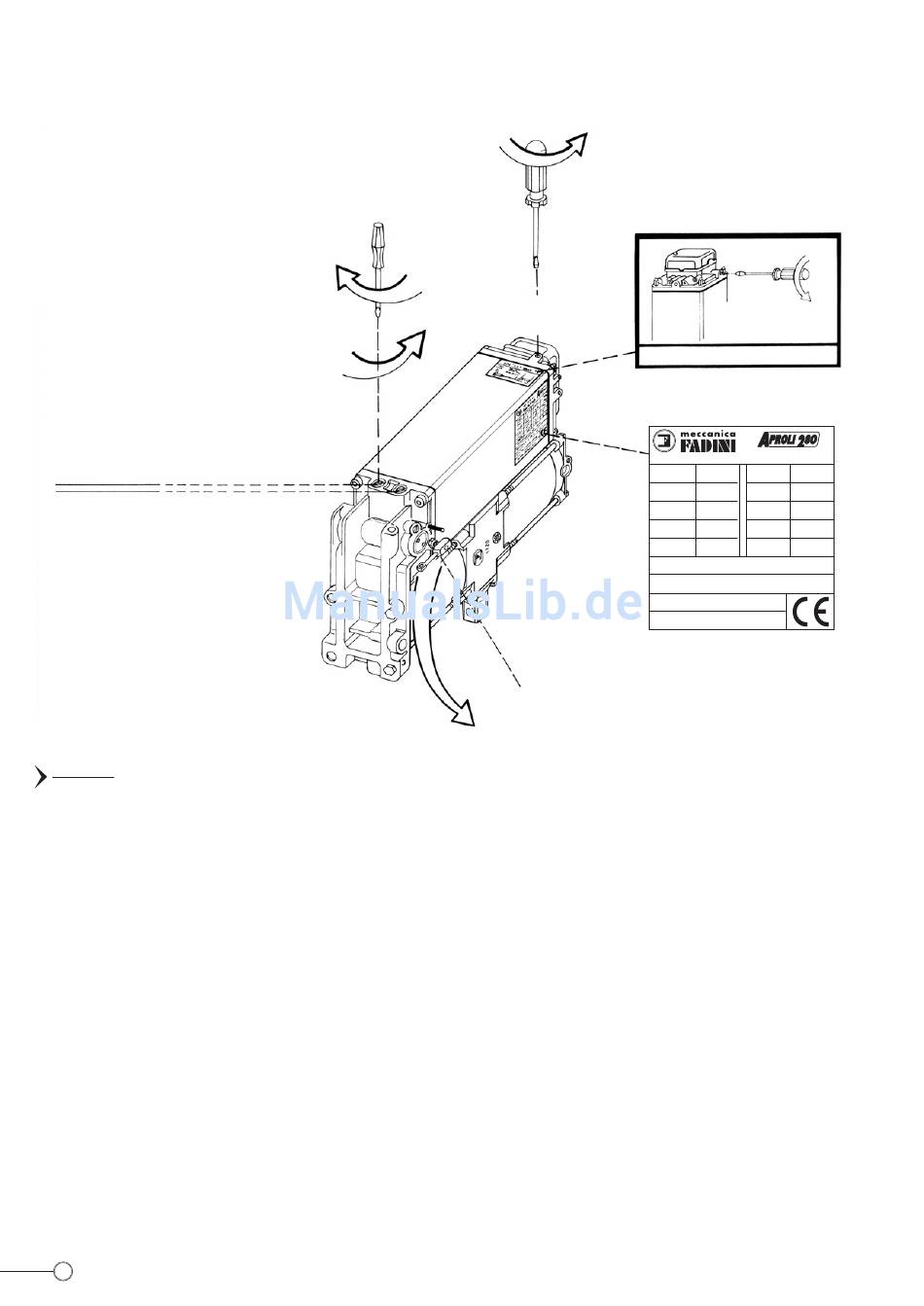

Abb. 17. Nachdem man die beiden Ventile geeicht hat, kann man sie mit der Schutzhaube abdecken.
MAXIMALDRUCK-
VENTIL
"SCHLIEßEN"
"C"
GRÜNE FARBE
MAXIMALDRUCK-
"A"
VENTIL
"ÖFFNEN"
ROTE FARBE
ABB. 17
Die Eichung der Maximaldruckventile wird mit Hilfe des Ventilreglers je nach der Toröffnungs-Schubkraft durchgeführt, je mehr man
im Uhrzeigersinn festschraubt, desto mehr Schubkraft gibt man dem Antrieb.
Nachdem man APROLI 280 BATT montiert hat, muss man unbedingt das Überdruckventil, das sich auf der Bodenscheibe des Ölbehälters
Stromversorgungskabel Motor befindet, um eine Umdrehung lockerschrauben.
Sollte sich die Aktuatoreinheit aus ihrem Sitz entfernen, so muss man das Entlüftungsventil "S" anschrauben, indem man es mit dem
Schraubenzieher festzieht, damit aus dem Ölbehälter kein Öl ausrinnt. Um bei Stromausfall mit dem APROLI 280 BATT ohne hydraulische
Blockierung beide Torflügel zu öffnen, öffnet man das Elektroschloss mit dem extra dafür vorgesehenen Schlüssel und öffnet dann
durch ständiges und fortschreitendes Schieben die Torflügel. Bei hydraulischer Blockierung muss man vor dem Schieben den
Notentriegelungshebel "B" (Abb. 17) nach unten ziehen, den man findet, wenn man den Deckel der Haube abhebt.
DIE STROMKABEL NIEMALS DURCHSCHNEIDEN
Es ist bindend, die Stromkabel von der Klemmenleiste zu entfernen, indem man die eigenen Befestigungsschrauben des Kabels selbst
abschraubt. Wir empfehlen, das Stromkabel niemals aus Bequemlichkeit abzuschneiden und vor der Entfernung des Stromkabels
darauf zu achten, dass der Schalter 3 am Anfang der Netzstromversorgung mit 230 V ausgeschaltet ist, siehe Seite 9, Abb. 15. Nur wenn
man diese Montageanleitungen befolgt, wird der Antrieb komplett funktionieren. Das Unternehmen, das die Anlage erstellt, haftet
komplett für die gesamte Installation auch wenn es nur unser Material verwendet, das in dieser Montageanleitung angeführt ist. Wir
empfehlen bei der Installation sorgfältig alle unsere Zeichnungen mit den Anleitungen zu befolgen. Diese technischen Informationen
zur Montage mit den verschiedenen Zeichnungen sind Änderungen unterworfen, falls wir es für angemessen halten, ohne Verpflichtung,
diese Betriebsanleitung auf den neusten Stand bringen zu müssen.
1 0
MEHR
KRAFT
WENIGER
KRAFT
UM 1 UMDREHUNG
LOCKERSCHRAUBEN
DEN BEHÄLTER FREIMACHEN
"S"
DRUCKABLAß
AUFKLEBER ZUM ANBRINGEN AN DEN ÖLBEHÄLTER
