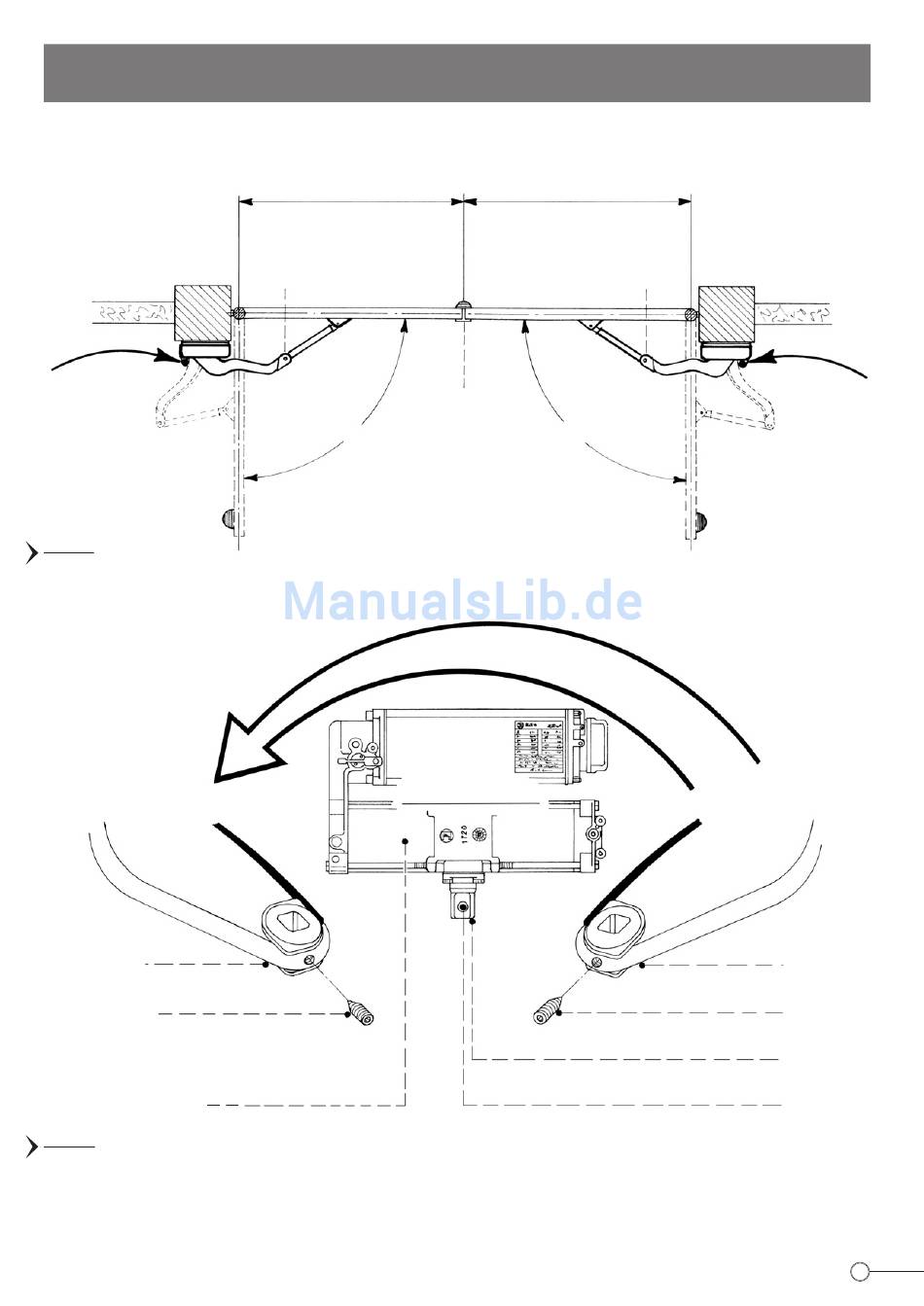

ANORDNUNG VON ZWEI APROLI 280 BATT ANTRIEBEN AUF ZWEIFLÜGELIGEN
TORANLAGEN MIT 90° ÖFFNUNGSWINKEL
APROLI 280 BATT dient zur Montage auf Toranlagen mit Torflügeln, die eine Flügelbreite von 5 m nicht überschreiten. Bis zu 2 m empfehlen
wir das Anbringen von Aktuatoren mit hydraulischer Blockierung, über 2 m hingegen werden Aktuatoren ohne hydraulische Blockierung
mit der Hilfe von einem Elektroschloss verwendet.
ANSCHLAG
LINKS
BEIM ÖFFNEN
ABB. 5
Rechts
HEBELARM RECHTS
BEFESTIGUNGSDÜBEL
ELEKTROMOTOR-
HYDRAULIKGETRIEBEEINHEIT
ABB. 6
Für den Antrieb rechts und links genügt es, den Hebelarm umzukehren und in die Vierkantwelle einzustecken und den Befestigungsstift
in dem extra dafür vorgesehenen Sitz festzuziehen. Die Elektromotor-Hydraulikgetriebeeinheit mit der Montagegrundplatte und der
Schutzhaube werden in der rechten und linken Ausführung auf die gleiche Weise installiert. Es ist wichtig, dass der Hebelarm den
Torflügel fest andrückt, damit er ihn gut am Anschlag festhält.
2 m
HEBELARM
LINKS
ANSCHLAG
BEIM SCHLIEßEN
90°
Wir empfehlen immer einen Toranschlag beim Öffnen und
Schließen zu verwenden.
SOWOHL Rechts ALS AUCH Links
2 m
HEBELARM
RECHTS
90°
UMKEHREN
ANSCHLAG
BEIM
ÖFFNEN
RECHTS
Links
HEBELARM
LINKS
BEFESTIGUNGS-
STIFT
VIERKANTWELLE
SITZ
5
