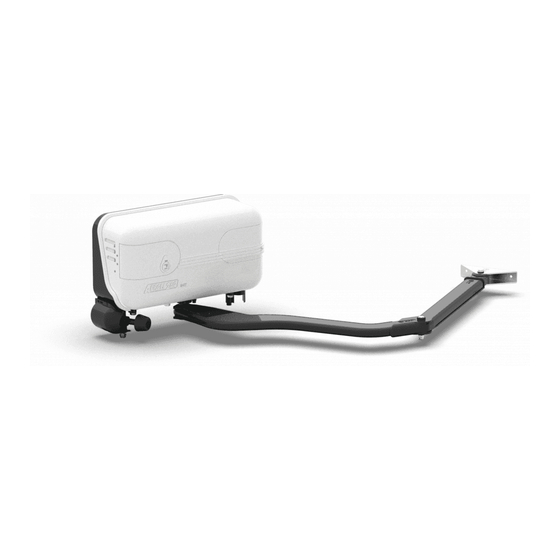

- Seite 1 DE Montageanleitung 1 - 12 Seiten APROLI 280-700 Robusto Ölhydraulischer Antrieb mit Gelenkarm für äußere Anwendung für Drehtore mit großen Pfeilern EN 13241 EN 12453 EN 12445 Der Toröffner...
-
Seite 2: Einführung
Gegenwart, CE-KONFORMITÄTSERKLÄRUNG des Herstellers: Meccanica Fadini snc (Via Mantova, 177/A - 37053 Cerea - VR - Italy) erklärt hiermit auf eigene verantwortung, dass: APROLI 280/700 Robusto mit der Richtlinie 2006/42/CE übereinstimmt: muss als "automatisches System" vermarkt und installiert werden, einschliesslich originale Zubehör- und Bauteile, wie von der Herstellerfirma empfohlen. Jede beliebige Automation ist, dem Gesetz gemäss, eine "Maschine". - Seite 3 APROLI 280/700 Ölhydraulischer Antrieb mit Gelenkarm für äußere Robusto Anwendung für Drehtore mit großen Pfeilern ALLGEMEINE INFORMATIONEN ÜBER DAS PRODUKT Aproli 280/700 Robusto ist ein ölhydraulischer Antrieb für die externe Anwendung, der mit einem Gelenkarm ausgestattet ist, der zum Öffnen und Schließen von auf großen Pfeilern montierten Drehtoren entwickelt wurde. Aproli 280/700 Robusto ist in der rechten oder linken Ausführung (Ansicht von innen des Tors) lieferbar.
- Seite 4 APROLI 280/700 Ölhydraulischer Antrieb mit Gelenkarm für äußere Robusto Anwendung für Drehtore mit großen Pfeilern ELEKTROANLAGE UND ZUBEHÖR Vor dem Einbau von Aproli 280/700 Robusto wird es empfohlen das ganze erforderliche Sicherheits- und Bedienungszubehör vorzubereiten. Allgemeine Anordnung: der Installateur ist für die geeignete und richtige Verlegung der Verbindungsrohre verantwortlich. RG58 230 V - 50 Hz ±10% 2x1 mm²...
- Seite 5 APROLI 280/700 Ölhydraulischer Antrieb mit Gelenkarm für äußere Robusto Anwendung für Drehtore mit großen Pfeilern APROLI 280/700 ROBUSTO LINKE UND RECHTE AUSFÜHRUNG Aproli 280/700 Robusto ist in der rechten oder linken Ausführung lieferbar, für die Installation auf der rechten oder linken Seite (bei geschlossenem Tor, Ansicht von Innen): Diese Unterscheidung ist wichtig, weil die Drehwelle von Aproli 280/700 Robusto werkseitig bereits eingestellt ist, um auf der rechten oder linken Seite des Tores installiert zu werden.
- Seite 6 APROLI 280/700 Ölhydraulischer Antrieb mit Gelenkarm für äußere Robusto Anwendung für Drehtore mit großen Pfeilern BEFESTIGUNGSABSTÄNDE Der Aproli 280/700 Robusto besitzt ein Arm in drei Längen (460, 520 und 580 mm) und kann eingestellt werden : 90° Aproli 280/700 Robusto Befestigungsabstände (mm) zur 90°...
- Seite 7 APROLI 280/700 Ölhydraulischer Antrieb mit Gelenkarm für äußere Robusto Anwendung für Drehtore mit großen Pfeilern BEFESTIGUNG VON APROLI 280/700 ROBUSTO AN DER HINTEREN PLATTE Setzen Sie Aproli 280/700 Robusto in die Ankerplatte ein; Die rechte und die linke Version wurden mit den Abkürzungen Dx und Sx auf dem Aluminiumguss versehen, wie in Abb.
-
Seite 8: Montage Der Frontabdeckung
APROLI 280/700 Ölhydraulischer Antrieb mit Gelenkarm für äußere Robusto Anwendung für Drehtore mit großen Pfeilern ARM BEFESTIGUNG Um den Arm zu montieren, ist es erforderlich, dass der Motor mit Spannung versorgt wird, so dass er die Vierkantwelle in die Öffnungsrichtung des Tors drehen kann. Aproli 280/700 Robusto Aproli 280/700 Robusto rechte Ausführung... - Seite 9 Torflügel Max. Breite Kolbendurchmesser 80 mm Kolbenhub 62 mm AUSFÜHRUNGEN Öl-Typ Oil Fadini - Art. 708L - Ohne hydraulische Blockierung (umkehrbar): Max. Drehwinkel 130° Elektroschloss am Tor erforderlich Motor Gewicht mit einem Arm 19 kg - Mit Blockierung in beiden Richtungen...
- Seite 10 APROLI 280/700 Ölhydraulischer Antrieb mit Gelenkarm für äußere Robusto Anwendung für Drehtore mit großen Pfeilern...
- Seite 11 WARNUNG: Dieses Dokument muss die ordentlichen und außerordentlichen Eingriffe enthalten, die für die Installation, für die Wartung, für die Reparatur und alle Änderungen die mit Original-Ersatzteilen Fadini durchgeführt wurden. Dieses Dokument muss für die Inspektionen von berechtigten Stellen vorhanden sein, sowie eine Kopie muss an den Endbenutzer geliefert werden.
- Seite 12 Fachpersonal durchgeführt werden. Was der Antrieb betrifft ist eine Wartungsinspektion mindestens alle 6 Monate empfohlen, während für die elektronischen Geräte und Sicherheitssysteme eine Inspektion mindestens einmal im Monat erforderlich ist. Der Hersteller, Meccanica Fadini snc, ist nicht verantwortlich für die Nichtbeachtung der guten Installationspraxis und die fehlerhafte Wartung der Installation.
