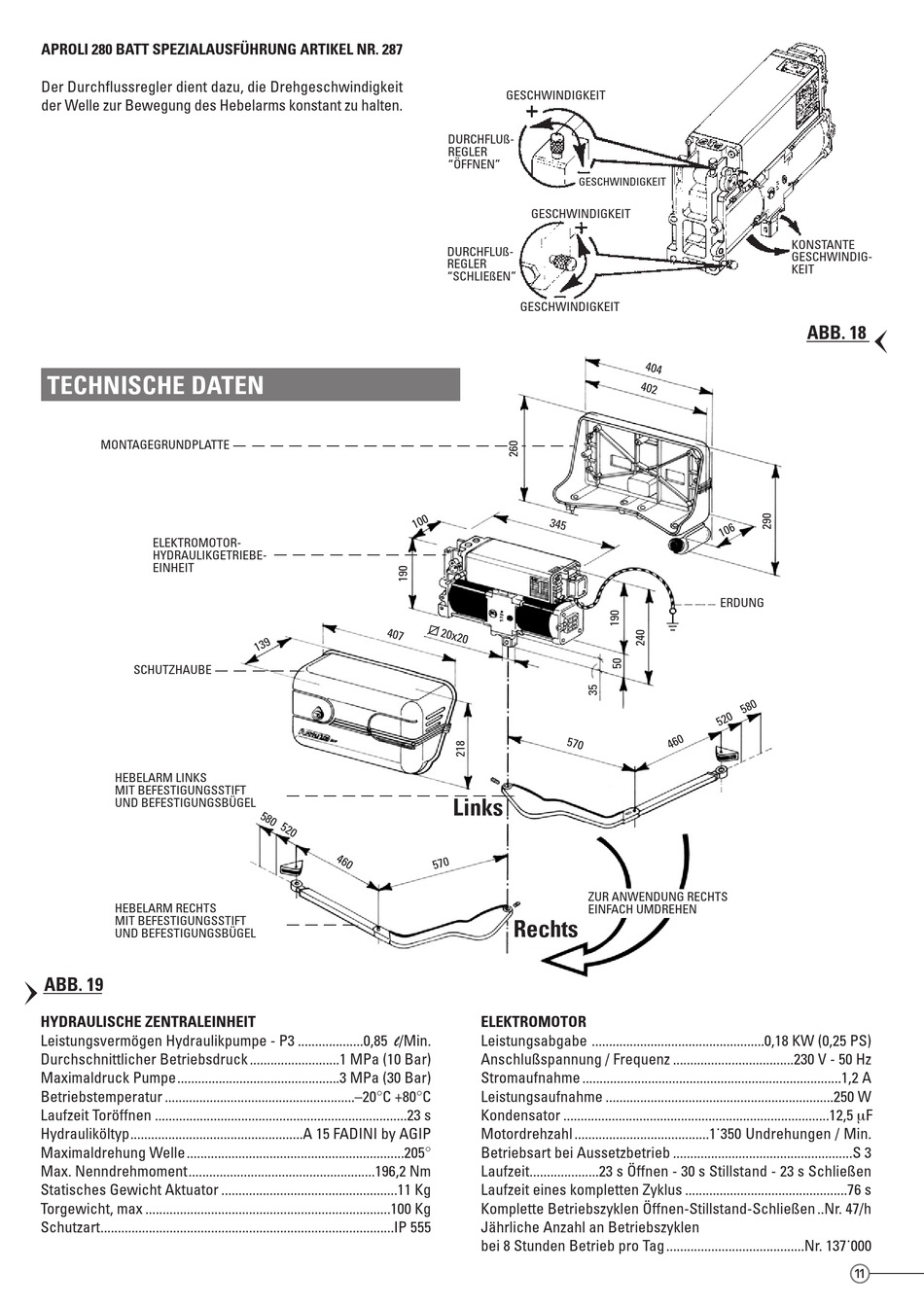

APROLI 280 BATT SPEZIALAUSFÜHRUNG ARTIKEL NR. 287
Der Durchflussregler dient dazu, die Drehgeschwindigkeit
der Welle zur Bewegung des Hebelarms konstant zu halten.
TECHNISCHE DATEN
MONTAGEGRUNDPLATTE
ELEKTROMOTOR-
HYDRAULIKGETRIEBE-
EINHEIT
SCHUTZHAUBE
HEBELARM LINKS
MIT BEFESTIGUNGSSTIFT
UND BEFESTIGUNGSBÜGEL
HEBELARM RECHTS
MIT BEFESTIGUNGSSTIFT
UND BEFESTIGUNGSBÜGEL
ABB. 19
HYDRAULISCHE ZENTRALEINHEIT
Leistungsvermögen Hydraulikpumpe - P3 ...................0,85 l/Min.
Durchschnittlicher Betriebsdruck ..........................1 MPa (10 Bar)
Maximaldruck Pumpe...............................................3 MPa (30 Bar)
Betriebstemperatur .......................................................–20°C +80°C
Laufzeit Toröffnen .........................................................................23 s
Hydrauliköltyp..................................................A 15 FADINI by AGIP
Maximaldrehung Welle...............................................................205°
Max. Nenndrehmoment......................................................196,2 Nm
Statisches Gewicht Aktuator ...................................................11 Kg
Torgewicht, max .......................................................................100 Kg
Schutzart.....................................................................................IP 555
GESCHWINDIGKEIT
DURCHFLUß-
REGLER
"ÖFFNEN"
GESCHWINDIGKEIT
GESCHWINDIGKEIT
DURCHFLUß-
REGLER
"SCHLIEßEN"
GESCHWINDIGKEIT
Links
ZUR ANWENDUNG RECHTS
EINFACH UMDREHEN
Rechts
ELEKTROMOTOR
Leistungsabgabe ..................................................0,18 KW (0,25 PS)
Anschlußspannung / Frequenz ...................................230 V - 50 Hz
Stromaufnahme ...........................................................................1,2 A
Leistungsaufnahme ..................................................................250 W
Kondensator .............................................................................12,5 µF
Motordrehzahl .......................................1˙350 Undrehungen / Min.
Betriebsart bei Aussetzbetrieb ....................................................S 3
Laufzeit....................23 s Öffnen - 30 s Stillstand - 23 s Schließen
Laufzeit eines kompletten Zyklus ...............................................76 s
Komplette Betriebszyklen Öffnen-Stillstand-Schließen ..Nr. 47/h
Jährliche Anzahl an Betriebszyklen
bei 8 Stunden Betrieb pro Tag ........................................Nr. 137˙000
KONSTANTE
GESCHWINDIG-
KEIT
ABB. 18
ERDUNG
