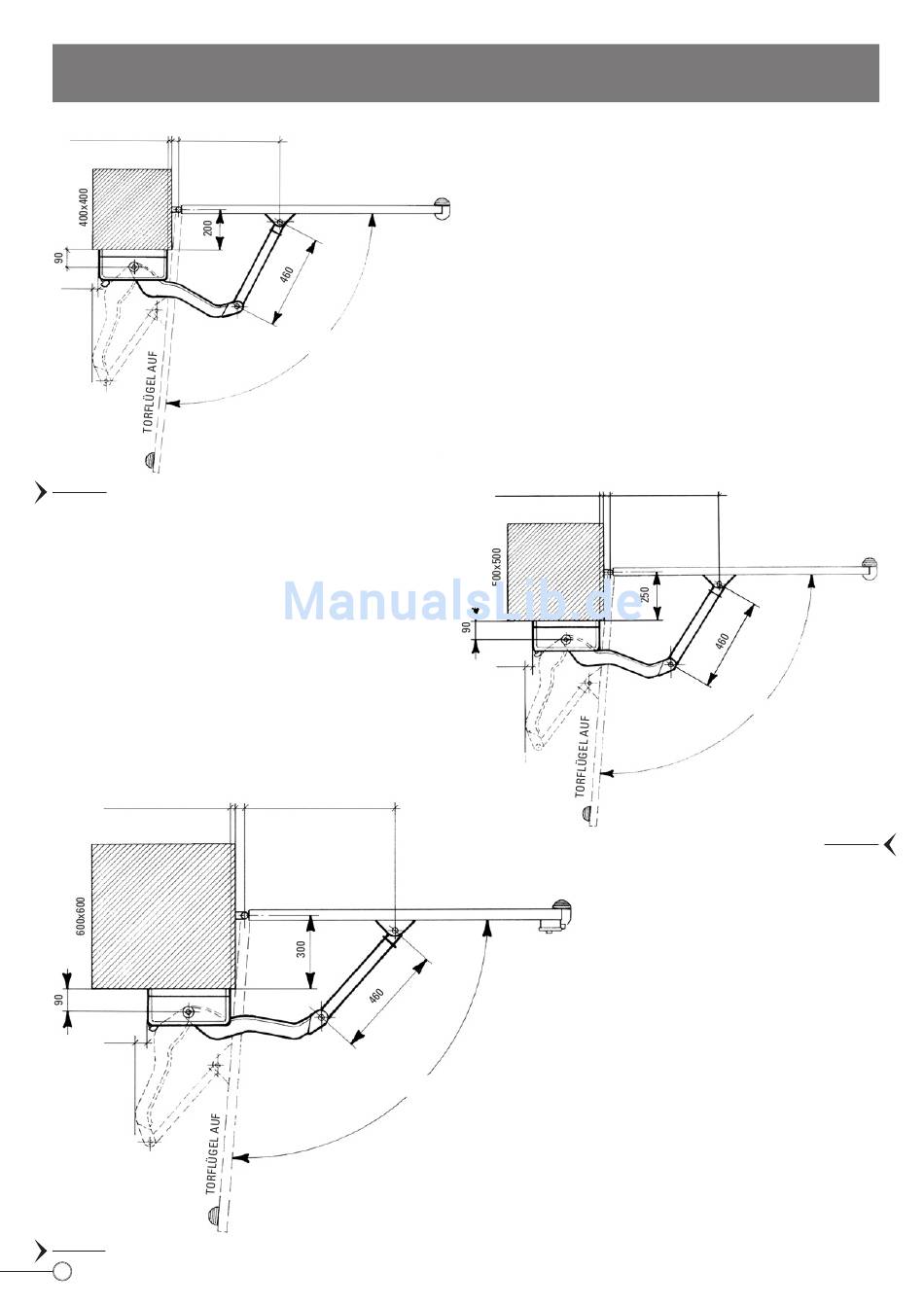

ANWENDUNGSBEISPIELE MIT PFEILERN IN VERSCHIEDENEN GRÖßEN MIT
ABSTÄNDEN, DIE NICHT BINDEND SIND, SONDERN NUR ALS BEISPIEL DIENEN
20 mm VON DER
40
PFEILERKANTE
510
40
ANSCHLAG
BEIM
ÖFFNEN
ABB. 7
ANWENDUNGSBEISPIEL
AUF 500x500 mm PFOSTEN
TORFLÜGEL 3 m - 100 Kg
20 mm VON DER
PFEILERKANTE
60
ANSCHLAG
BEIM
ÖFFNEN
ABB. 9
6
TORFLÜGEL ZU
100°
40
560
100°
ANSCHLAG
BEIM SCHLIEßEN
ANWENDUNGSBEISPIEL
AUF 400x400 mm PFOSTEN
TORFLÜGEL 2 m - 110 Kg
20 mm VON DER
PFEILERKANTE
40
ANSCHLAG
BEIM
ÖFFNEN
ANSCHLAG
BEIM SCHLIEßEN
TORFLÜGEL ZU
ELEKTROSCHLOß
ANWENDUNGSBEISPIEL
AUF 600x600 mm PFOSTEN
TORFLÜGEL 1,80 m - 140 Kg
40
560
TORFLÜGEL ZU
100°
ANSCHLAG
BEIM
SCHLIEßEN
ABB. 8
