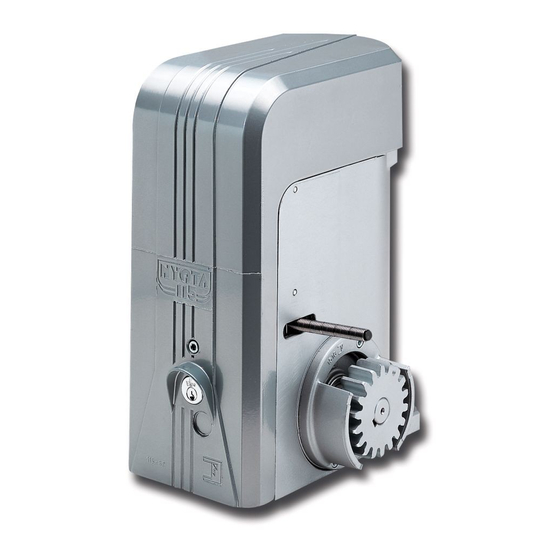

- Seite 1 NYOTA 115 Elektro-Mechanischer Torantrieb D - Betriebsanleitung 31-40 Seiten...
-
Seite 2: Montage Der Zahnstange
PUNKTE UND DIE JEWEILIGEN ZEICHNUNGEN ZU BEFOLGEN. Der Nyota 115 ist ein Antrieb zur Betätigung von Schiebetoren, er ist vielseitig und eignet sich zu jeder beliebigen Montage auf Toren bis zu einem Maximalgewicht von 1200 Kg. Er stellt sich in der Ausführungen von 0,37 KW (0,5 PS) ein- und dreiphasig und von 0,73 KW (1 PS) ein- und dreiphasig vor. - Seite 3 - Zur Befestigung der Zahnstange muß man zuerst mit dem mitgelieferten E 13 zur Entriegelungsschlüssel (Abb. 4) das Getriebe vom NYOTA 115 und vom Tor entkuppeln (auf diese Weise ist es möglich das Tor manuell auch mit dem montierten Nyota 115 zu bewegen).
- Seite 4 5) GETRIEBEMOTOR NYOTA 115 11) DRUCKTASTER “PULIN 3” FÜR AUFPUTZVERSION 6) ZAHNSTANGE 12) FUNKHANDSENDER ASTRO 43/2 KLEIN - Der NYOTA 115 ist mit einem externen Mikrosicherheitsschalter ABB. 9 EXTERNER MIKROSCHALTER ZUR (1) zur Unterbrechung der Niedrigspannung, wenn die Schutzhaube SPANNUNGSUNTERBRECHUNG...
- Seite 5 EXTERNER MIKROSCHALTER ZUR MIKROENDSCHALTER SPANNUNGSUNTERBRECHUNG 1 Bei der ersten Funktionsprobe des NYOTA 115 muß man, falls die Endschalter entgegengesetzt zur Torlaufrichtung eingreifen, (das heißt, wenn man auf den beweglichen Bügel der Endschalter in Torlaufrichtung eingreift und dieses nicht anhält), die Phasen des E-Motors (Klemmen 16 und 18)und jene der Endschalter (Klemmen 8 und 10) (Abb.
- Seite 6 KOMPONENTEN ZUR INSTALLATION DES NYOTA 115 NYOTA 115 ELEKTRO-MECHANISCHER ANTRIEB MIT KUPPLUNG IN ÖLBAD, BRONZE-STAHL KUPPLUNG ZAHNSTANGE AUS STAHL 22 x 22 mm BREIT NOTENTRIEGELUNGSSCHLÜSSEL E 13 M8x40 KUNSTSTOFF ZAHNSTANGE 8 mm BREIT DISTANZSTÜCKE ZUR BEFESTIGUNG KONSOLE DER ZAHNSTANGE M8...
- Seite 7 MIT HALTERUNG SCHUTZHAUBE NYOTA 115 GETRIEBEMOTOR STEUERUNG ABB. 14 ELPRO 12 PLUS BEHÄLTER Der magnetischer Endschalter ist an Nyota 115 angelegt, während die Permanentmagnete auf der Zahnstange am Tor, in der Endposition beim Öffnen und beim Schließen, befestigt sind. ®...
- Seite 8 MAGNETISCHE ENDSCHALTER EINBAU UND BEFESTIGUNG AUF NYOTA 115 - Artikel-Nr. 123 30x12 ZAHNSTANGE MIT SCHLITZEN MAGNETBEFESTIGUNG DURCH ABB. 15 KLEMMHALTERUNG 5mm - Abstand zu beachten PHASE COMMON PHASE 28x20 NYLON-ZAHNSTANGE MAGNETBEFESTIGUNG DURCH SCHRAUBEN 5mm - Abstand zu beachten PHASE COMMON...
- Seite 9 10 m/1’ 10 m/1’ Öltemperatur -25°C +80°C -25°C +80°C -25°C +80°C -25°C +80°C Hydrauliköltyp OIL FADINI - Kg 0,60 OIL FADINI - Kg 0,60 OIL FADINI - Kg 0,60 OIL FADINI - Kg 0,60 Schutzart IP 55 IP 55 IP 55...
-
Seite 10: Kontrolle Und Wartung
® Die Entwicklung der Firma MECCANICA FADINI beruhte immer auf der Qualitätsgarantie ihrer Produkte und auf einem System der “ABSOLUTEN QUALITÄTSKONTROLLE“, wodurch das langzeitliche Qualitätsniveau und eine ständige Anpassung an die Europäischen Normen im Rahmen eines ständigen Verbesserungsprozesses garantiert werden.
