ANWEISUNGEN, DIE BEI DER MONTAGE VON APROLI 280 BATT FÜR
ZWEIFLÜGELIGE DREHTORE AUF GROßEN PFEILERN ZU BEACHTEN SIND
Wir empfehlen alle jeweils in dieser Anleitung beschriebenen Punkte zu befolgen, damit die Automatisierung perfekt verwendet wird.

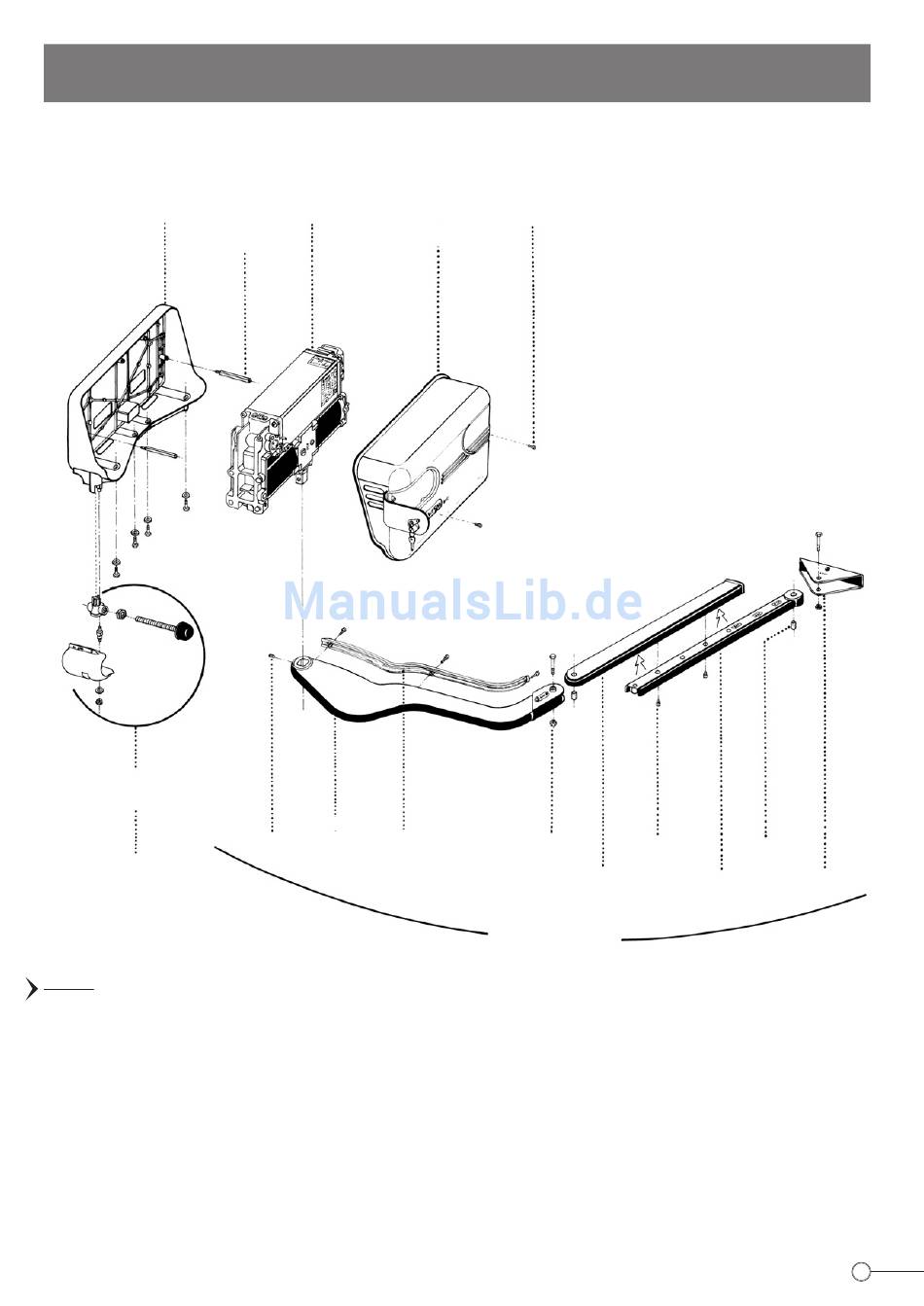

HALTERUNGS-
UND VERANKERUNGSPLATTE
HALTERUNGS-
STIFTSCHRAUBE
links
GELENKSTANGE ZUR
BLOCKIERUNG DER MUTTER 14 E22
HALTERUNGSSTIFTSCHRAUBE
ABDECKUNG REGULIERVORRICHTUNG LINKS
BEILAGSCHEIBE Ø 8,5
MUTTER 8M E13
ABB. 2
Zuerst muss man die Haube entfernen, indem man die extra dafür vorgesehenen Befestigungsschrauben abschraubt; eine der beiden
findet man, wenn man den Deckel mit den im Lieferumfang inbegriffenen Schlüsseln öffnet. Auf diese Weise kann man die Elektromotor-
Getriebeeinheit sehen, mit den Ventilen zur Regulierung der Schubkraft und der Notentriegelung. Es besteht außerdem aus einer
Halterung zum Befestigen an der Wand, die extra mit Löchern versehen ist, um den Durchgang der Stromkabel zu erleichtern und mit
einem in der Länge regulierbarem Gelenkarm für die verschiedensten Anwendungsmöglichkeiten, mit der jeweiligen Befestigungshalterung.
Das bereits in dem Aktuator befindliche Öl ist passend für hohe und niedrige Temperaturen und gestattet einen regelmäßigen Betrieb
des APROLI 280 BATT bei Temperaturschwankungen, die von –20°C bis +80°C reichen. Der APROLI 280 BATT wird in den Werkstätten
der Firma MECCANICA FADINI hergestellt, die einen Langzeitbetrieb garantiert.
ELEKTROMOTOR-
HYDRAULIKGETRIEBE-
EINHEIT
SCHUTZ-
HAUBE
GLEITARM
BEFESTIGUNGS-
ABDECKUNG SCHLITZ
STIFT
GLEITARM
BEFESTIGUNGS-
SCHRAUBEN
SCHRAUBE MIT
REGULIERSCHRAUBE
MUTTER
ABDECKUNG
VERLÄNGERUNGS-
STANGE
GELENKARM LINKS
HÜLSE
ENDSTÜCK
BEFESTIGUNGS-
VERLÄNGERUNGS-
BÜGEL
STANGE
3
