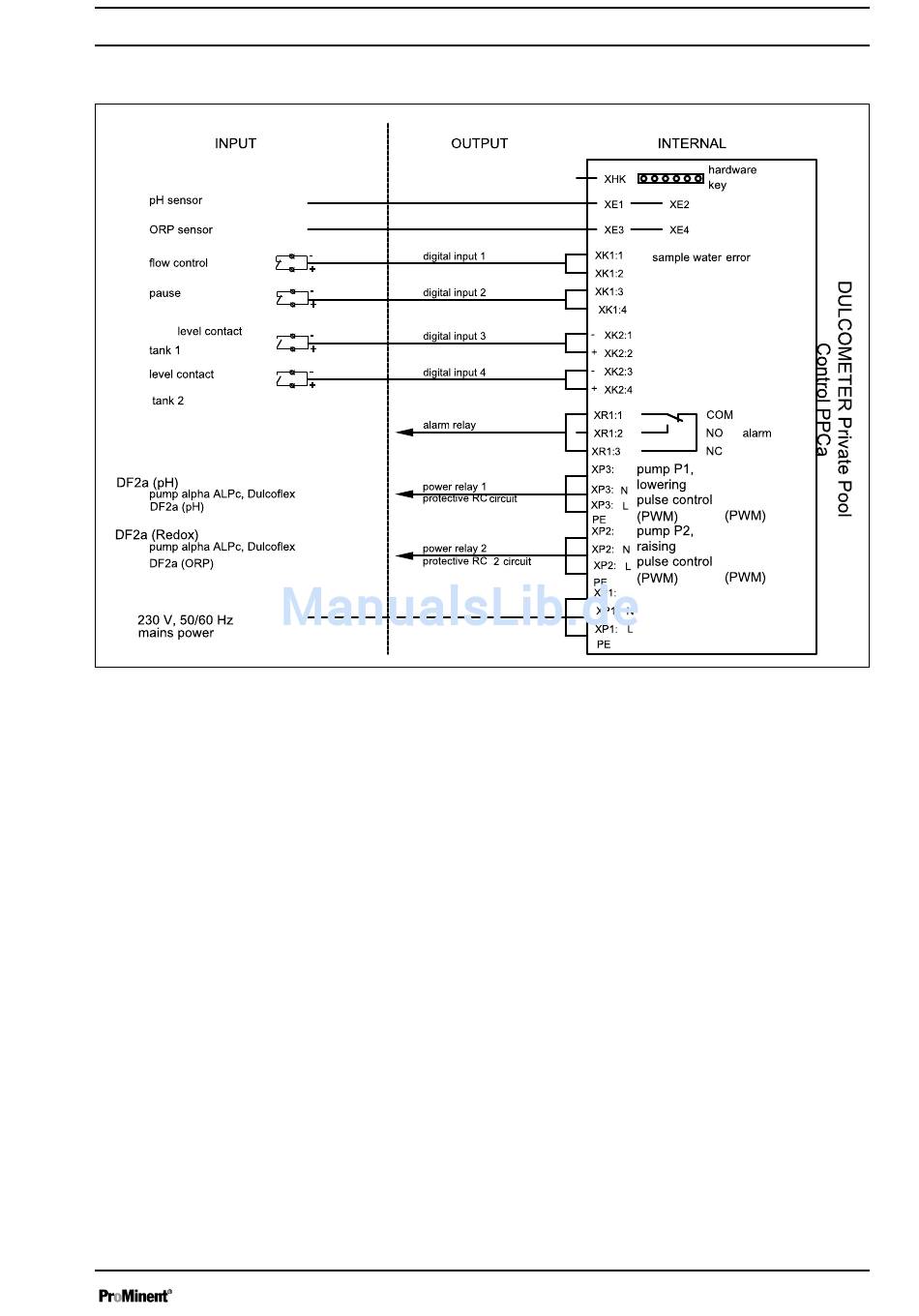

9.1 Klemmenplan

EINGÄNGE
pH-Sensor
Redox-Sensor
Durchflußüberwachung
Pause
Niveaukontakt
Behälter 1
Niveaukontakt
Behälter 2
Pumpe alpha ALPc, Dulcoflex
Pumpe alpha ALPc, Dulcoflex
Netzanschluss
Abb. 19: Klemmenplan
AUSGÄNGE
Digitaler Kontakteingang 1
Digitaler Kontakteingang 2
Digitaler Kontakteingang 3
Digitaler Kontakteingang 4
Alarmrelais
Leistungsrelais 1
RC-Schutzbeschaltung
Leistungsrelais 2
RC-Schutzbeschaltung
Technische Daten
INTERN
Hardware-key
Messwasserfehler
Alarm
Pumpe P1,
senken
Impulslänge
Pumpe P2,
heben
Impulslänge
