Technische Daten
10.1
Klemmenplan
Klemmenplan: DACa/alpha ALPc/Dul‐
coflex DF2a
EINGÄNGE
Pause
Durchflußüberwachung
Niveaukontakt Behälter 1 (pH)
Niveaukontakt Behälter 2 (Flockung)
Niveaukontakt Behälter 3 (Chlor)
Niveaukontakt Behälter 3 (Chlor)
Chlorsensor
Pumpe alpha ALPc, Dulcoflex DF2a (pH)
Pumpe alpha ALPc, Dulcoflex DF2a (Chlor)
Netzanschluss

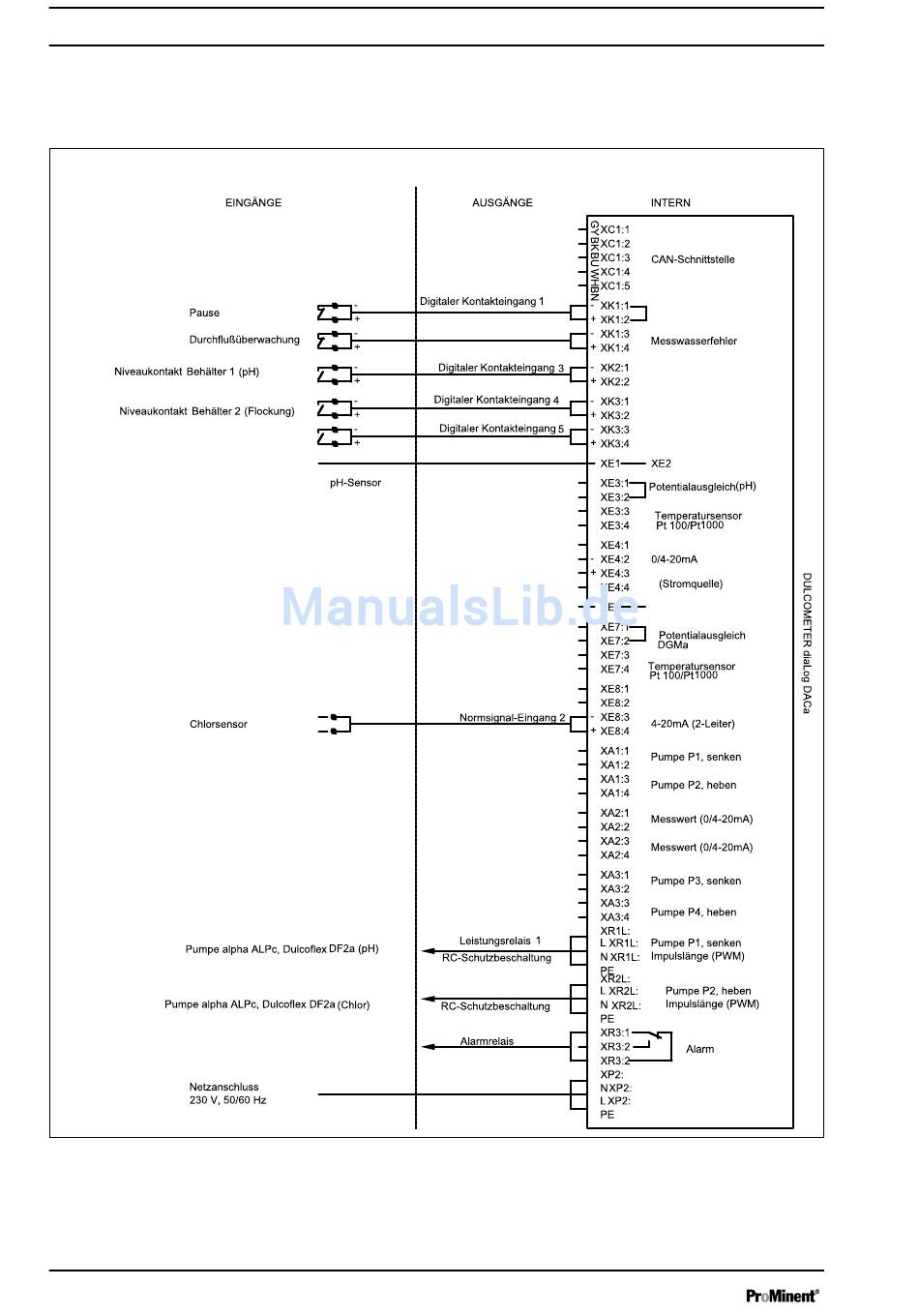

Abb. 43: Klemmenplan: DACa/alpha ALPc/Dulcoflex DF2a
70
AUSGÄNGE
Digitaler Kontakteingang 1
Digitaler Kontakteingang 2
Digitaler Kontakteingang 2
Digitaler Kontakteingang 3
Digitaler Kontakteingang 4
Digitaler Kontakteingang 5
pH-Sensor
Normsignal-Eingang 2
Leistungsrelais 1
RC-Schutzbeschaltung
Leistungsrelais 2
Leistungsrelais 2
RC-Schutzbeschaltung
Alarmrelais
INTERN
CAN-Schnittstelle
Messwasserfehler
Potentialausgleich (pH)
DGMa
Temperatursensor
(Stromquelle)
XE6
Potentialausgleich
Temperatursensor
4-20mA (2-Leiter)
Pumpe P1, senken
Pumpe P2, heben
Messwert (0/4-20mA)
Messwert (0/4-20mA)
Pumpe P3, senken
Pumpe P4, heben
Pumpe P1, senken
Impulslänge (PWM)
Pumpe P2, heben
Impulslänge (PWM)
Alarm
A2080
