Montage

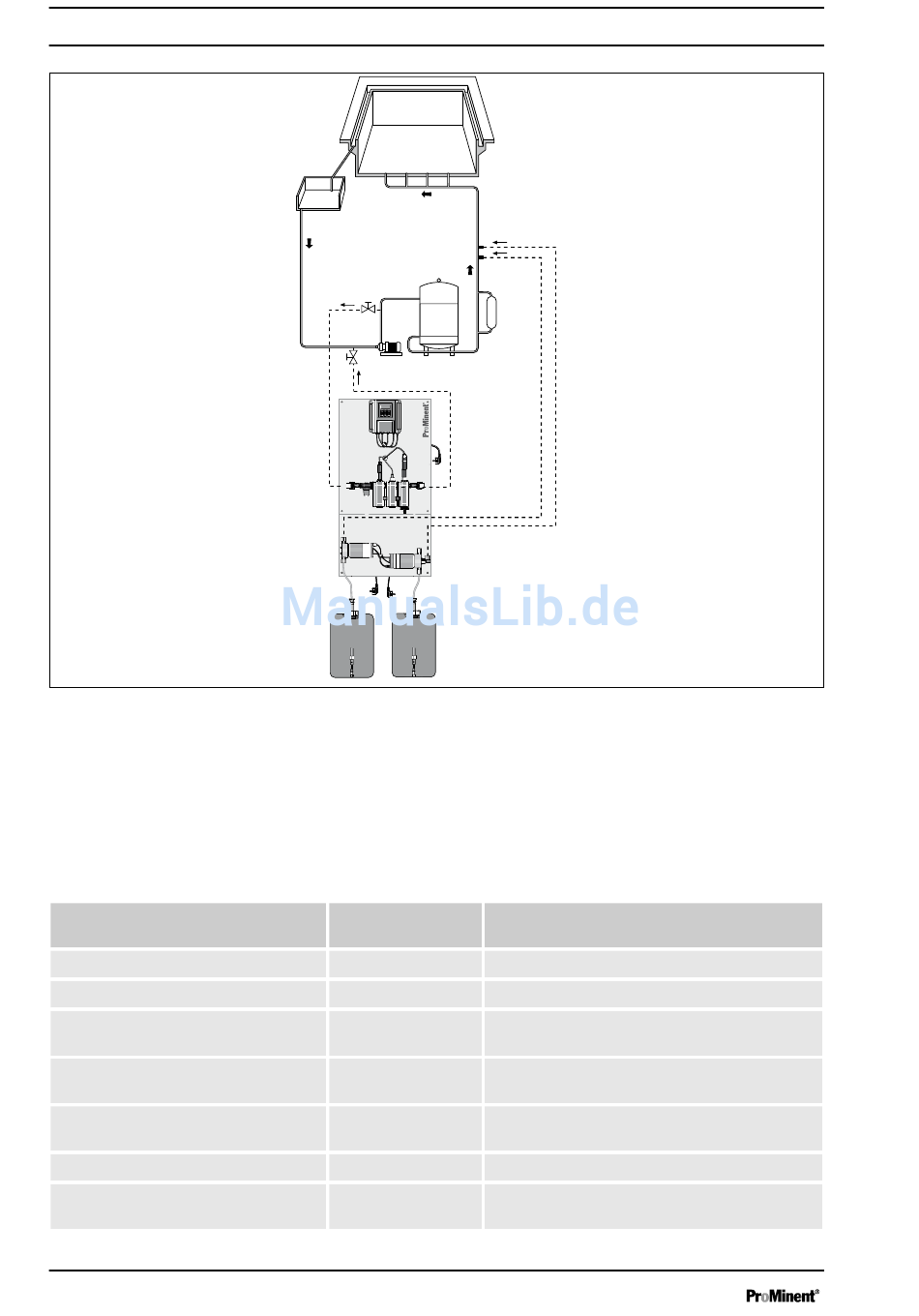

Abb. 5: Vereinfachter hydraulischer Anschluss des Schwimmbad-Dosiersystems an die Installation eines
Schwimmbeckens
Vorteil: einfache Installation
Nachteil: Der Messwert wird unter Umständen durch
Zehrung im Schwallwasserbehälter ver‐
fälscht und ist dann nicht repräsentativ für
das Wasser im Schwimmbecken.
Schnittstellen, hydraulisch
Beschreibung
Ein-/ Ausgang Messwasser
Sauganschluss Dosierpumpe DF2a
Druckanschluss Dosierpumpe DF2a
Sauganschluss Dosierpumpe alpha
ALPc
Druckanschluss Dosierpumpe alpha
ALPc
Entlüftungsanschluss für alpha
Bypassanschluss-Mehrfunktions‐
ventil für alpha (Option)
16
Schlauchanschluss Empfohlener Schlauch aus dem ProMinent-
Programm
8x5 mm Saugleitung, PVC weich, 8x5
6x4 mm Saugleitung, PVC weich, 6x4
10x4 mm Saug- und Dosierleitung, PVC weich, mit
Gewebeeinlage, 10x4
8x5 mm Saugleitung, PVC weich, 8x5
10x4 mm Saug- und Dosierleitung, PVC weich, mit
Gewebeeinlage, 10x4
6x4 mm Saugleitung, PVC weich, 6x4
6x4 mm Saugleitung, PVC weich, 6x4
