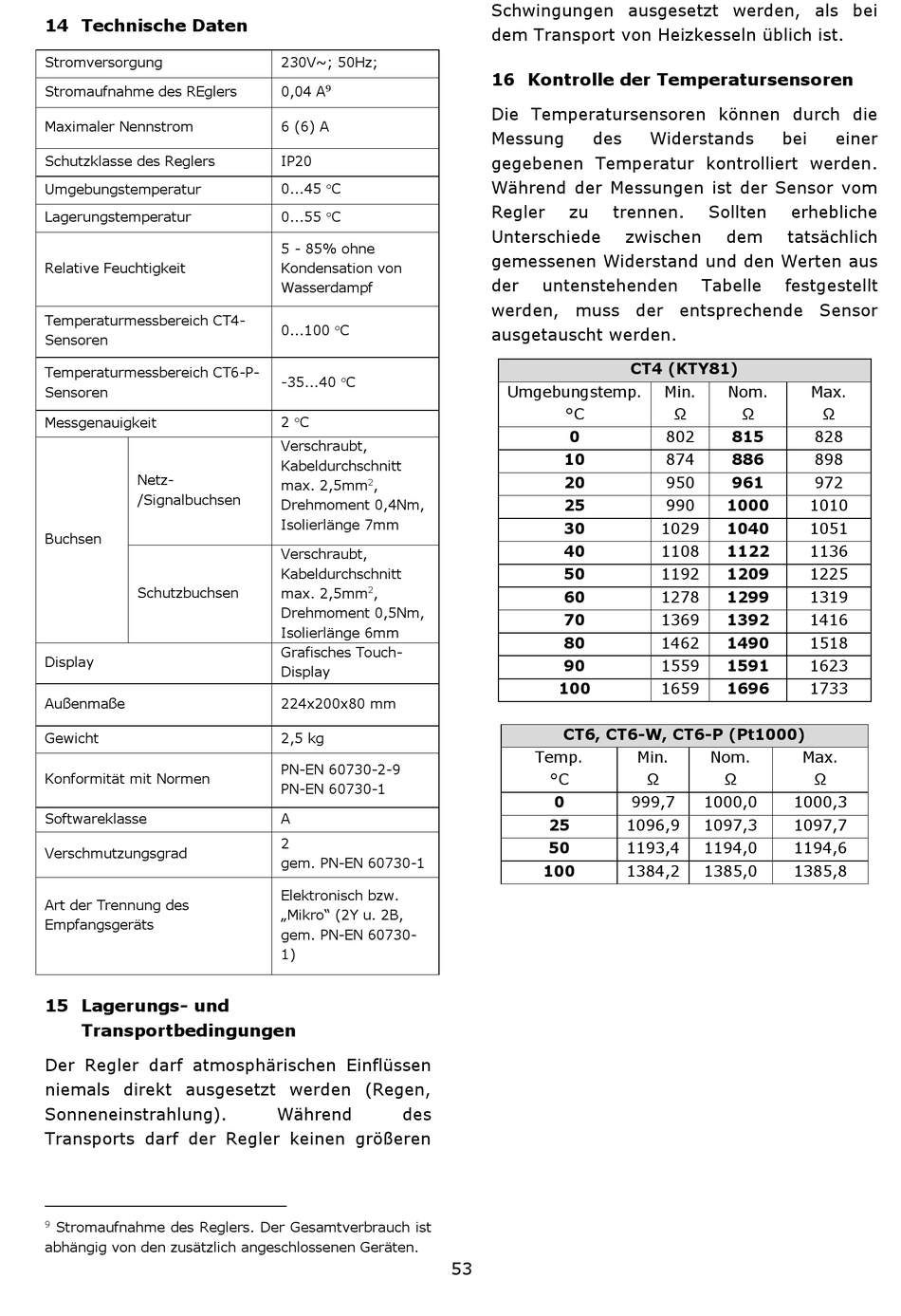

14 Technische Daten

Stromversorgung
Stromaufnahme des REglers
Maximaler Nennstrom
Schutzklasse des Reglers
Umgebungstemperatur
Lagerungstemperatur
Relative Feuchtigkeit
Temperaturmessbereich CT4-
Sensoren
Temperaturmessbereich CT6-P-
Sensoren
Messgenauigkeit
Netz-
/Signalbuchsen
Buchsen
Schutzbuchsen
Display
Außenmaße
Gewicht
Konformität mit Normen
Softwareklasse
Verschmutzungsgrad
Art der Trennung des
Empfangsgeräts
15 Lagerungs- und
Transportbedingungen
Der Regler darf atmosphärischen Einflüssen
niemals direkt ausgesetzt werden (Regen,
Sonneneinstrahlung).
Transports darf der Regler keinen größeren
9 Stromaufnahme des Reglers. Der Gesamtverbrauch ist
abhängig von den zusätzlich angeschlossenen Geräten.
230V~; 50Hz;
0,04 A 9
6 (6) A
IP20
0...45 C
0...55 C
5 - 85% ohne
Kondensation von
Wasserdampf
0...100 C
-35...40 C
2 C
Verschraubt,
Kabeldurchschnitt
max. 2,5mm 2 ,
Drehmoment 0,4Nm,
Isolierlänge 7mm
Verschraubt,
Kabeldurchschnitt
max. 2,5mm 2 ,
Drehmoment 0,5Nm,
Isolierlänge 6mm
Grafisches Touch-
Display
224x200x80 mm
2,5 kg
PN-EN 60730-2-9
PN-EN 60730-1
A
2
gem. PN-EN 60730-1
Elektronisch bzw.
„Mikro" (2Y u. 2B,
gem. PN-EN 60730-
1)
Während des
Schwingungen ausgesetzt werden, als bei
dem Transport von Heizkesseln üblich ist.

16 Kontrolle der Temperatursensoren

Die Temperatursensoren können durch die
Messung des
gegebenen Temperatur kontrolliert werden.
Während der Messungen ist der Sensor vom
Regler zu trennen.
Unterschiede
gemessenen Widerstand und den Werten aus
der untenstehenden
werden, muss der entsprechende Sensor
ausgetauscht werden.
Umgebungstemp.
°C
0
10
20
25
30
40
50
60
70
80
90
100
CT6, CT6-W, CT6-P (Pt1000)
Temp.
°C
0
25
50
100
53
Widerstands bei
Sollten erhebliche
zwischen dem tatsächlich
Tabelle festgestellt
CT4 (KTY81)
Min. Nom.
Ω Ω
802 815
874 886
950 961
990 1000
1029 1040
1108 1122
1192 1209
1278 1299
1369 1392
1462 1490
1559 1591
1659 1696
Min. Nom.
Ω Ω
999,7 1000,0 1000,3
1096,9 1097,3 1097,7
1193,4 1194,0 1194,6
1384,2 1385,0 1385,8
einer
Max.
Ω
828
898
972
1010
1051
1136
1225
1319
1416
1518
1623
1733
Max.
Ω
