11.3

Schema 3

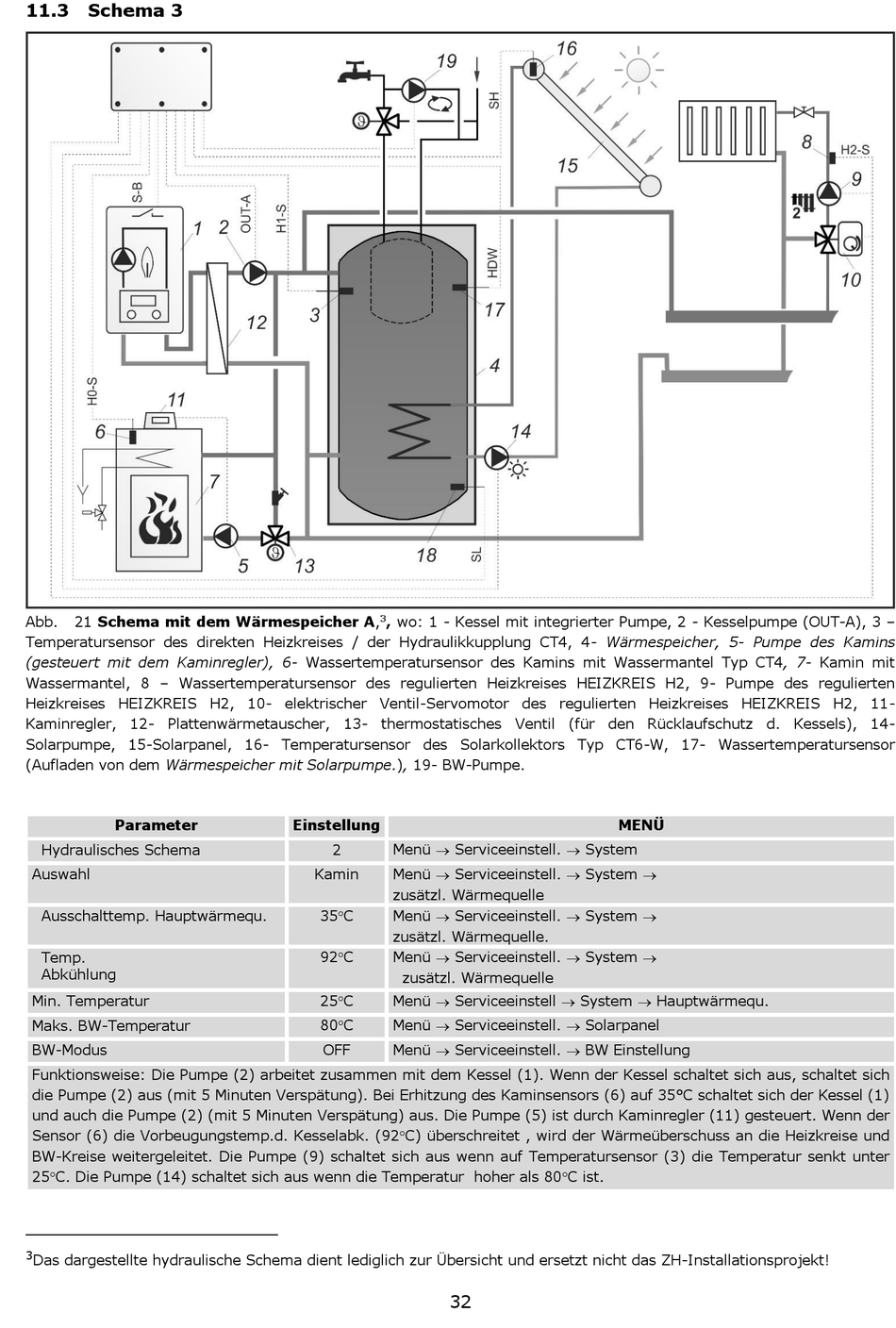

Abb. 21 Schema mit dem Wärmespeicher A,
Temperatursensor des direkten Heizkreises / der Hydraulikkupplung CT4, 4- Wärmespeicher, 5- Pumpe des Kamins
(gesteuert mit dem Kaminregler), 6- Wassertemperatursensor des Kamins mit Wassermantel Typ CT4, 7- Kamin mit
Wassermantel, 8 – Wassertemperatursensor des regulierten Heizkreises HEIZKREIS H2, 9- Pumpe des regulierten
Heizkreises HEIZKREIS H2, 10- elektrischer Ventil-Servomotor des regulierten Heizkreises HEIZKREIS H2, 11-
Kaminregler, 12- Plattenwärmetauscher, 13- thermostatisches Ventil (für den Rücklaufschutz d. Kessels), 14-
Solarpumpe, 15-Solarpanel, 16- Temperatursensor des Solarkollektors Typ CT6-W, 17- Wassertemperatursensor
(Aufladen von dem Wärmespeicher mit Solarpumpe.), 19- BW-Pumpe.
Parameter
Hydraulisches Schema
Auswahl
Ausschalttemp. Hauptwärmequ.
Temp.
Abkühlung
Min. Temperatur
Maks. BW-Temperatur
BW-Modus
Funktionsweise: Die Pumpe (2) arbeitet zusammen mit dem Kessel (1). Wenn der Kessel schaltet sich aus, schaltet sich
die Pumpe (2) aus (mit 5 Minuten Verspätung). Bei Erhitzung des Kaminsensors (6) auf 35°C schaltet sich der Kessel (1)
und auch die Pumpe (2) (mit 5 Minuten Verspätung) aus. Die Pumpe (5) ist durch Kaminregler (11) gesteuert. Wenn der
Sensor (6) die Vorbeugungstemp.d. Kesselabk. (92C) überschreitet , wird der Wärmeüberschuss an die Heizkreise und
BW-Kreise weitergeleitet. Die Pumpe (9) schaltet sich aus wenn auf Temperatursensor (3) die Temperatur senkt unter
25C. Die Pumpe (14) schaltet sich aus wenn die Temperatur hoher als 80C ist.
3
Das dargestellte hydraulische Schema dient lediglich zur Übersicht und ersetzt nicht das ZH-Installationsprojekt!
3 , wo: 1 - Kessel mit integrierter Pumpe, 2 - Kesselpumpe (OUT-A), 3 –
Einstellung
Menü  Serviceeinstell.  System
2
Kamin Menü  Serviceeinstell.  System 
zusätzl. Wärmequelle
35C Menü  Serviceeinstell.  System 
zusätzl. Wärmequelle.
92C Menü  Serviceeinstell.  System 
zusätzl. Wärmequelle
25C Menü  Serviceeinstell  System  Hauptwärmequ.
80C Menü  Serviceeinstell.  Solarpanel
OFF Menü  Serviceeinstell.  BW Einstellung
32
