Radiogestuurde inbouwschakelaar RSL
Mini, 3500 W
Bestelnr. 1181990
Bedoeld gebruik
Met de draadloze inbouwschakelaar kan een daarop aangesloten verbruiker met een daarvoor bestemde
draadloze afstandschakelaar van het RSL-systeem draadloos worden in- resp. uitgeschakeld. Dat zijn
bijv. draadloze RSL afstandsbedieningen, deur- en raamcontacten, wandschakelaars evenals draadloze
bewegingsmelders.
De draadloze inbouwschakelaar is uitsluitend geschikt voor de werking op netspanning van 230 V/AC, 50 Hz.
er kan een belasting van maximaal 3500 W (Ohms) of maximaal 600 W (inductief) worden aangesloten.
Een Ohmse belasting ontstaat vooral bij verbruikers, die hun werking door middel van elektrische
weerstanden vervullen. Verbruikers met hoofdzakelijk Ohmse belasting zijn bijv. gloeilampen, verwarmingen,
o.id. Verbruikers met inductieve belasting zijn bijv. motoren, voorschakelapparaten, conventionele
transformatoren (geen DC/DC-converter), spaarlampen o.i.d. Deze bevatten spoelen die de inductieve
elektrische weerstanden genereren, die de stroom tegenwerken.
In verband met veiligheid en normering (CE) zijn geen aanpassingen en/of wijzigingen aan dit product
toegestaan. Indien het product voor andere doeleinden wordt gebruikt dan hiervoor beschreven, kan het
product worden beschadigd. Bovendien kan bij verkeerd gebruik een gevaarlijke situatie ontstaan met als
gevolg bijvoorbeeld kortsluiting, brand, elektrische schok enzovoort. Lees de gebruiksaanwijzing volledig
door en gooi hem niet weg. Het product mag alleen samen met de gebruiksaanwijzing aan derden ter
beschikking worden gesteld.
Het product voldoet aan de nationale en Europese wettelijke voorschriften. Alle vermelde bedrijfs- en
productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehouden.
Leveringsomvang
• Radiogestuurde inbouwschakelaar RSL Mini 3500 W
• Gebruiksaanwijzing

Veiligheidsinstructies

Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de veiligheidsinstructies.
Indien de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze
gebruiksaanwijzing niet worden opgevolgd, kunnen wij niet aansprakelijk worden gesteld
voor de daardoor ontstane schade aan apparatuur of persoonlijk letsel. Bovendien vervalt
in dergelijke gevallen de garantie.
a) Personen / Product
• Het apparaat is geen speelgoed. Houd het buiten bereik van kinderen en huisdieren.
• Laat verpakkingsmateriaal niet zomaar rondslingeren. Dit kan gevaarlijk materiaal worden voor
spelende kinderen.
• Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke schokken, hoge
luchtvochtigheid, vocht, ontvlambare gassen, dampen en oplosmiddelen.
• Zet het product niet onder mechanische druk.
• Als het niet langer mogelijk is het apparaat veilig te bedienen, stel het dan buiten bedrijf en zorg
ervoor dat niemand het per ongeluk kan gebruiken. Veilige bediening kan niet langer worden
gegarandeerd wanneer het product:
- zichtbaar is beschadigd,
- niet langer op juiste wijze werkt,
- tijdens lange periode is opgeslagen onder slechte omstandigheden, of
- onderhevig is geweest aan ernstige vervoergerelateerde druk.
• Behandel het apparaat met zorg. Schokken, botsingen of zelfs een val van een beperkte
hoogte kan het product beschadigen.
• Neem alstublieft ook de veiligheids- en gebruiksaanwijzingen van alle andere apparaten in acht
die met het product zijn verbonden.
• Uitsluitend een erkende vakman (bijv. elektricien), die vertrouwd is met de desbetreffende
voorschriften (bijv. KEMA), mag het product installeren!
• Door ondeskundig werken onder netspanning brengt u niet alleen uw eigen veiligheid, maar
ook die van anderen in gevaar!
• Als u niet over de nodige vakkennis beschikt om zelf te monteren, laat dit dan aan een vakman
over.
• In commercieel gebruikte gebouwen dient men de ongevallenpreventievoorschriften van de
commerciële beroepsvereniging voor elektrische installaties en apparatuur in acht te nemen!
• Gebruik dit product niet in ziekenhuizen of medische inrichtingen. Alhoewel de zenders van
het RSL-systeem slechts relatief zwakke radiosignalen uitzenden, kan dit functiestoringen bij
levensbehoudende systemen veroorzaken. Hetzelfde geldt eventueel voor andere bereiken.
• Het product mag uitsluitend op netspanning worden gebruikt (zie hoofdstukken "Aansluiting
en montage" en Technische gegevens"). Probeer het product nooit op een andere spanning te
gebruiken, hierdoor wordt het onherstelbaar beschadigd.
• De montage mag pas dan plaatsvinden, als de kabels naar de draadloze inbouwschakelaar
van alle polen van de netspanning zijn losgekoppeld. Anders bestaat levensgevaar door een
elektrische schok!
• Monteer en gebruik het product uitsluitend in droge, gesloten ruimtes binnenshuis, het mag niet
vochtig of nat worden! Raak het product ook nooit met natte of vochtige handen aan! Er bestaat
levensgevaar door een elektrische schok!
• De installatiekant wordt door een meerpolige splitter van netspanning voorzien (b.v. RCD-
vermogenschakelaar).
• Gebruik het product alleen permanent gemonteerd. Plaats het product bijv. in een geschikte
doos, verzonken of op de wand.
• Het product mag niet worden blootgesteld aan extreme temperaturen, sterke trillingen of zware
mechanische belastingen.
b) Diversen
• Raadpleeg een expert wanneer u twijfelt over het juiste gebruik, de veiligheid of het aansluiten
Versie 03/15
van het apparaat.
• Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden door een expert of
in een daartoe bevoegde winkel.
• Als u nog vragen hebt die niet door deze gebruiksaanwijzingen zijn beantwoord, neem dan
contact op met onze technische dienst of ander technisch personeel.
Montage voorbereiden
Neem alstublieft het hoofdstuk "Veiligheidsinstructies" in acht.
• De draadloze inbouwschakelaar moet in een geschikte doos (op de wand of verzonken) of in een andere
daarvoor geschikte behuizing (tenminste 40 mm diep) worden gemonteerd en gebruikt.
• Gebruik de draadloze inbouwschakelaar uitsluitend permanent gemonteerd.
• De installatie van de draadloze inbouwschakelaar mag uitsluitend worden uitgevoerd als de betreffende
stroomgroep spanningsvrij is. Schakel daarvoor de stroomkabel stroomloos door de bijbehorende
zekeringskast uit te schakelen resp. de zekering eruit te draaien. Beveilig de zekeringskast tegen
ongeautoriseerd opnieuw inschakelen, bijv. door een waarschuwing aan te brengen.
• Schakel bovendien de bijbehorende aardlekschakelaar uit, zodat de stroomkabel op alle polen
spanningsvrij is.
• Controleer voor de zekerheid met een geschikt meetinstrument of de stroomkabel spanningsvrij is.
Aansluiting en montage
Neem het hoofdstuk "Montage voorbereiden" in acht.

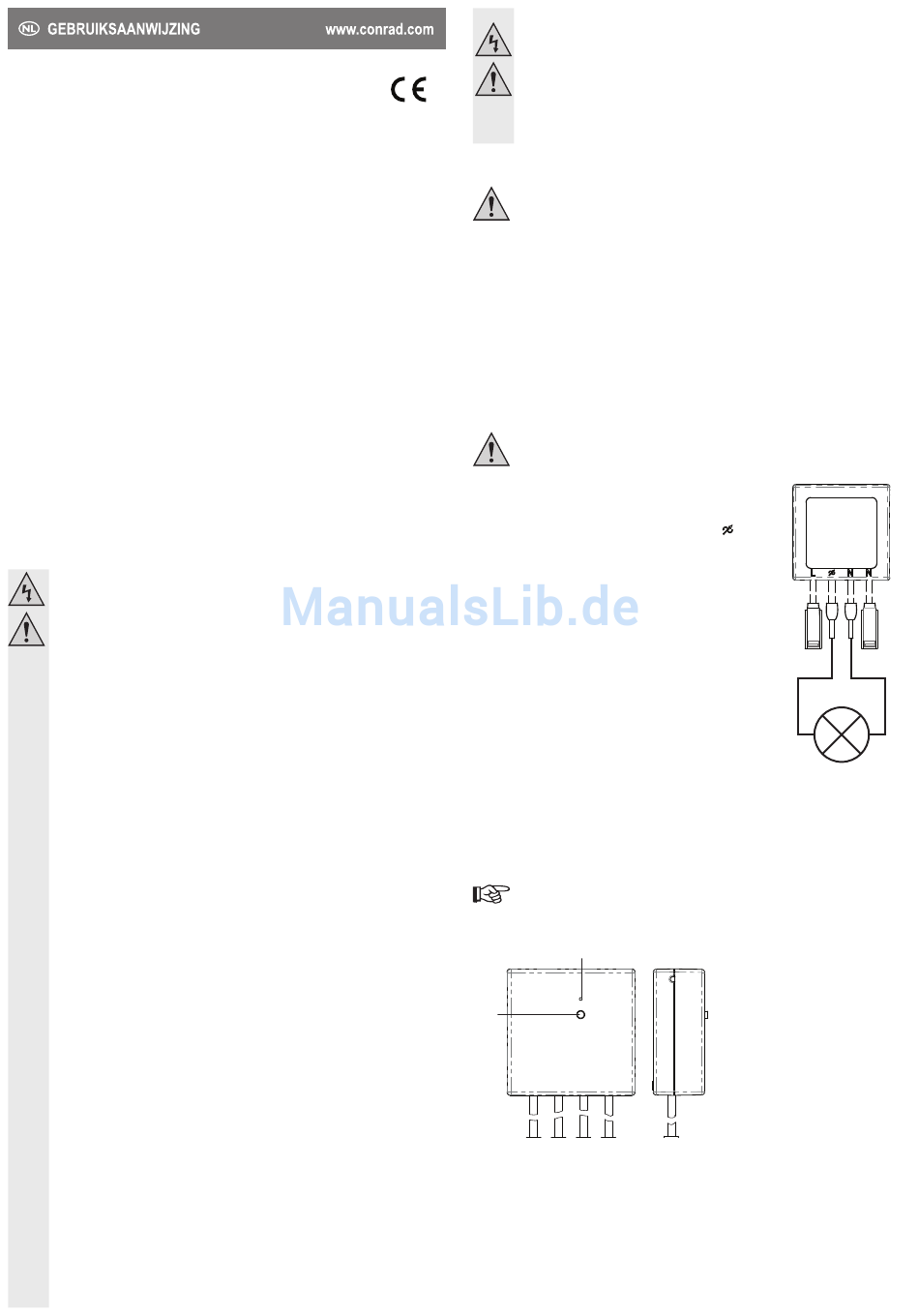

1. Sluit aan beide
inbouwschakelaar de te bedienen verbruiker aan, zie het schema
rechts.
2. De aansluiting "N" is de nuldraad, de aansluiting " " is de
geschakelde uitgang/fase/L.
3. De buitenste aansluitingen met de beide drukklemmen zijn
bestemd voor de aansluiting van de netspanning ("N" = nuldraad,
"L" = fase).
4. De draadloze inbouwschakelaar RSL Mini 3500 W is bedoeld voor
de directe montage in een doos, verzonken of op de wand.
5. Let er tijdens de montage op, dat de knop aan de achterzijde van
de behuizing vrij is en niet per ongeluk wordt ingedrukt.
6. De knop aan de achterzijde van de behuizing is o.a. bestemd voor
het programmeren van de draadloze inbouwschakelaar op een
draadloze zender van het RSL-systeem.
Neem daarom de volgende gedeeltes in acht, voordat u de doos,
verzonken of op de wand, sluit en het product in gebruik
Ingebruikname
a) Programmeren van de draadloze inbouwschakelaar op een draadloze
afstandschakelaar
De draadloze inbouwschakelaar kan op een draadloze zender van een RSL-systeem worden
geprogrammeerd, bijv. op een draadloze wandzender of een draadloze afstandsbediening. Houd hiervoor
rekening met de details in de gebruiksaanwijzing van de gebruikte zender.
Er kunnen in totaal 8 verschillende draadloze zenders van het RSL-systeem worden
geprogrammeerd. De draadloze inbouwschakelaar kan daardoor bijv. vanaf meerdere plaatsen
worden in- of uitgeschakeld.
1
1 Toets
Voor het programmeren gaat u als volgt te werk:
Gebruiksscenario: Nog geen codes opgeslagen
1. Verbind de draadloze inbouwschakelaar met de netspanning. De LED-indicator (2) begint rood te
knipperen, de draadloze inbouwschakelaar bevindt zich in de programmeermodus.
aansluitingen binnenin de draadloze
neemt.-
2
2 LED-indicator
