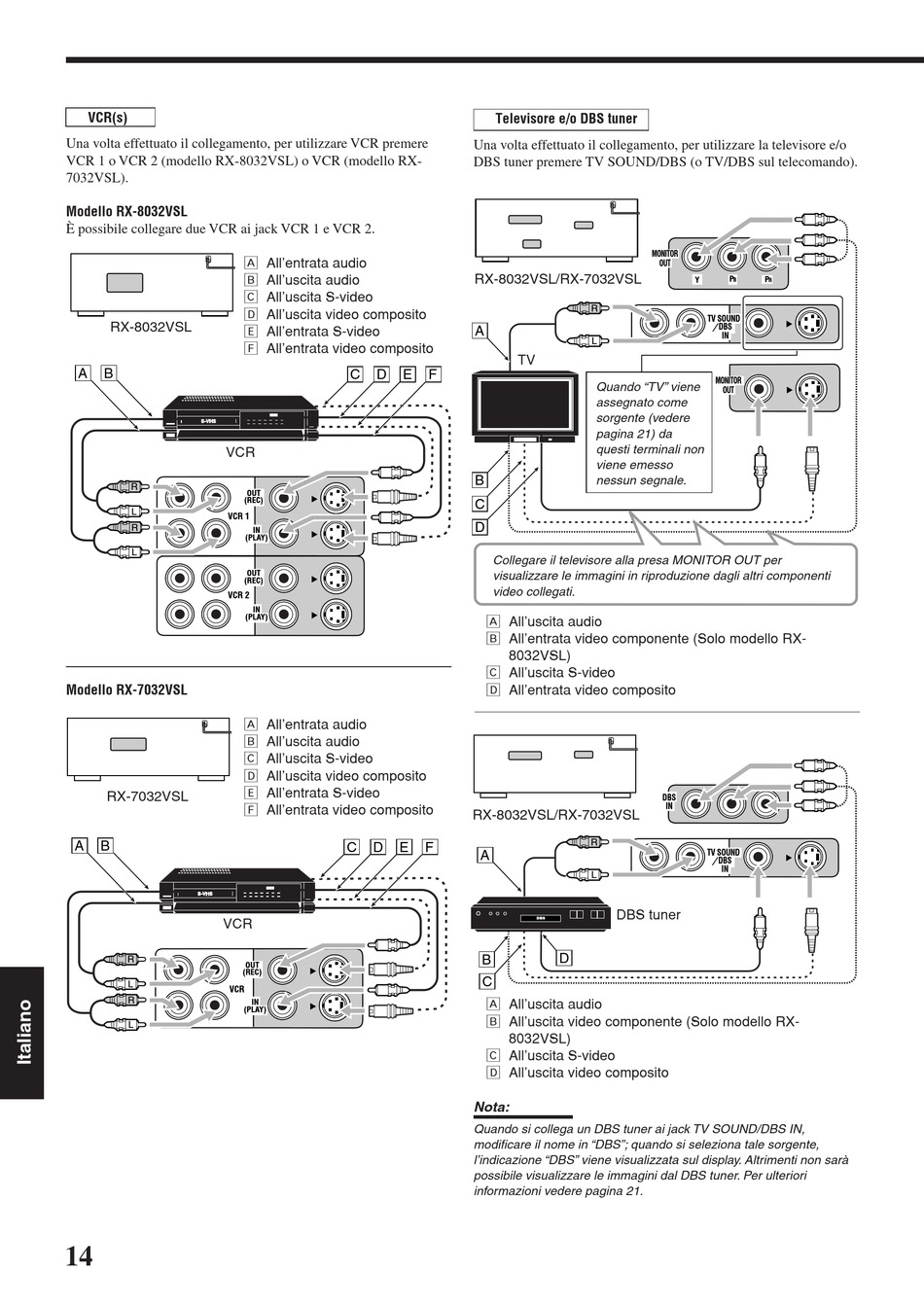

VCR(s)
Una volta effettuato il collegamento, per utilizzare VCR premere
VCR 1 o VCR 2 (modello RX-8032VSL) o VCR (modello RX-
7032VSL).
Modello RX-8032VSL
È possibile collegare due VCR ai jack VCR 1 e VCR 2.
RX-8032VSL
A B
VCR
R
L
VCR 1
R
L
VCR 2
Modello RX-7032VSL
RX-7032VSL
A B
VCR
R
L
VCR
R
L
14
Å All'entrata audio
ı All'uscita audio
Ç All'uscita S-video
Î All'uscita video composito
‰ All'entrata S-video
Ï All'entrata video composito
C D E
OUT
(REC)
IN
(PLAY)
OUT
(REC)
IN
(PLAY)
Å All'entrata audio
ı All'uscita audio
Ç All'uscita S-video
Î All'uscita video composito
‰ All'entrata S-video
Ï All'entrata video composito
C D E
OUT
(REC)
IN
(PLAY)
Televisore e/o DBS tuner
Una volta effettuato il collegamento, per utilizzare la televisore e/o
DBS tuner premere TV SOUND/DBS (o TV/DBS sul telecomando).
RX-8032VSL/RX-7032VSL
R
A
L
TV
F
Quando "TV" viene
assegnato come
sorgente (vedere
pagina 21) da
questi terminali non
viene emesso
B nessun segnale.
C
D
Collegare il televisore alla presa MONITOR OUT per
visualizzare le immagini in riproduzione dagli altri componenti
video collegati.
Å All'uscita audio
ı All'entrata video componente (Solo modello RX-
8032VSL)
Ç All'uscita S-video
Î All'entrata video composito
RX-8032VSL/RX-7032VSL
R
F
A
L
DBS
D
B
C
Å All'uscita audio
ı All'uscita video componente (Solo modello RX-
8032VSL)
Ç All'uscita S-video
Î All'uscita video composito
Nota:
Quando si collega un DBS tuner ai jack TV SOUND/DBS IN,
modificare il nome in "DBS"; quando si seleziona tale sorgente,
l'indicazione "DBS" viene visualizzata sul display. Altrimenti non sarà
possibile visualizzare le immagini dal DBS tuner. Per ulteriori
informazioni vedere pagina 21.
MONITOR
OUT
P P
Y
B R
TV SOUND
DBS
IN
MONITOR
OUT
DBS
IN
TV SOUND
DBS
IN
DBS tuner
