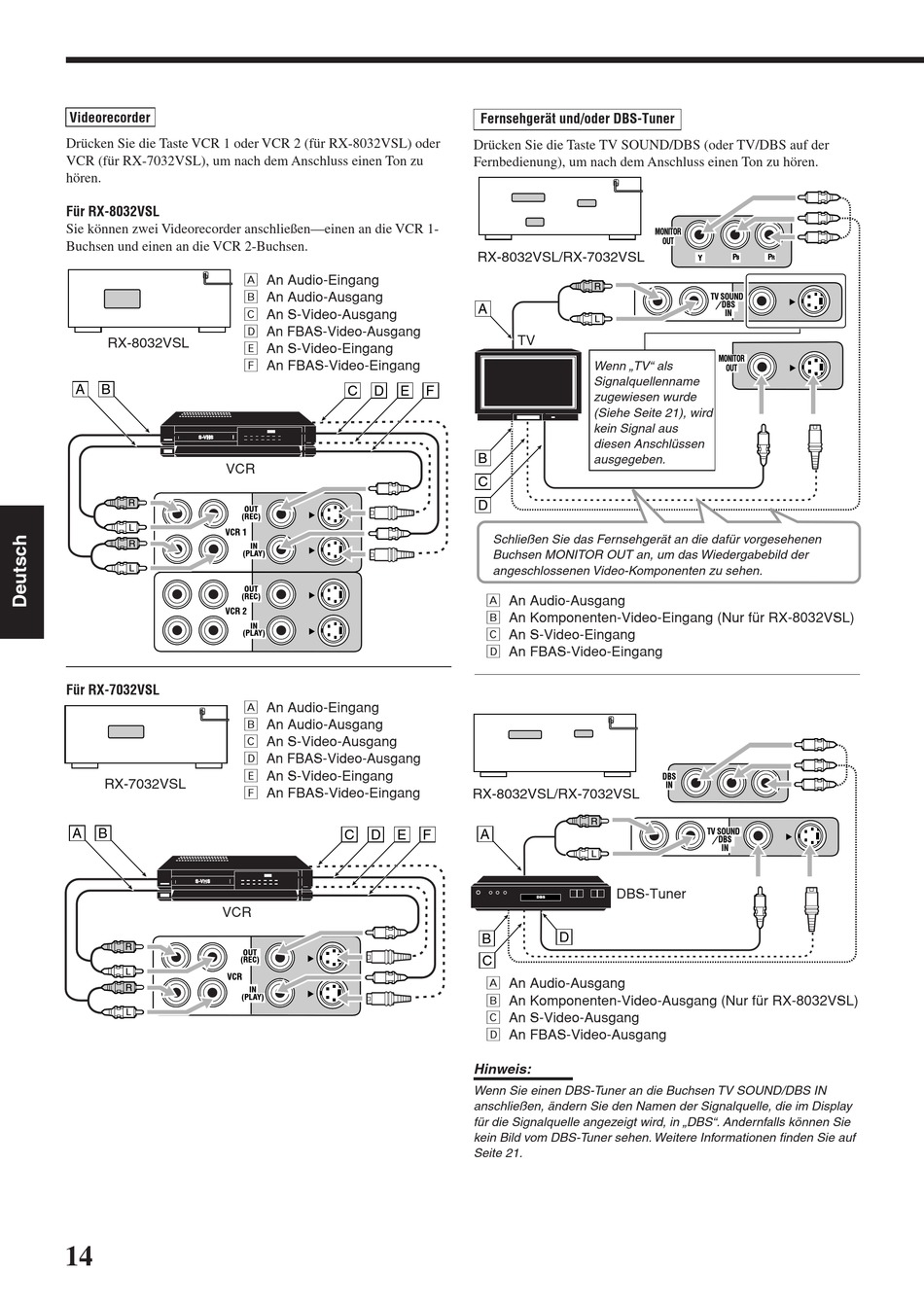

Videorecorder
Drücken Sie die Taste VCR 1 oder VCR 2 (für RX-8032VSL) oder
VCR (für RX-7032VSL), um nach dem Anschluss einen Ton zu
hören.
Für RX-8032VSL
Sie können zwei Videorecorder anschließen—einen an die VCR 1-
Buchsen und einen an die VCR 2-Buchsen.
RX-8032VSL
A B
VCR
R
L
VCR 1
R
L
VCR 2
Für RX-7032VSL
RX-7032VSL
A B
VCR
R
L
VCR
R
L
14
Å An Audio-Eingang
ı An Audio-Ausgang
Ç An S-Video-Ausgang
Î An FBAS-Video-Ausgang
‰ An S-Video-Eingang
Ï An FBAS-Video-Eingang
C D E
OUT
(REC)
IN
(PLAY)
OUT
(REC)
IN
(PLAY)
Å An Audio-Eingang
ı An Audio-Ausgang
Ç An S-Video-Ausgang
Î An FBAS-Video-Ausgang
‰ An S-Video-Eingang
Ï An FBAS-Video-Eingang
C D E
OUT
(REC)
IN
(PLAY)
Fernsehgerät und/oder DBS-Tuner
Drücken Sie die Taste TV SOUND/DBS (oder TV/DBS auf der
Fernbedienung), um nach dem Anschluss einen Ton zu hören.
RX-8032VSL/RX-7032VSL
R
A
L
TV
Wenn „TV" als
Signalquellenname
F
zugewiesen wurde
(Siehe Seite 21), wird
kein Signal aus
diesen Anschlüssen
B
ausgegeben.
C
D
Schließen Sie das Fernsehgerät an die dafür vorgesehenen
Buchsen MONITOR OUT an, um das Wiedergabebild der
angeschlossenen Video-Komponenten zu sehen.
Å An Audio-Ausgang
ı An Komponenten-Video-Eingang (Nur für RX-8032VSL)
Ç An S-Video-Eingang
Î An FBAS-Video-Eingang
RX-8032VSL/RX-7032VSL
R
F A
L
DBS
D
B
C
Å An Audio-Ausgang
ı An Komponenten-Video-Ausgang (Nur für RX-8032VSL)
Ç An S-Video-Ausgang
Î An FBAS-Video-Ausgang
Hinweis:
Wenn Sie einen DBS-Tuner an die Buchsen TV SOUND/DBS IN
anschließen, ändern Sie den Namen der Signalquelle, die im Display
für die Signalquelle angezeigt wird, in „DBS". Andernfalls können Sie
kein Bild vom DBS-Tuner sehen. Weitere Informationen finden Sie auf
Seite 21.
MONITOR
OUT
P P
Y
B R
TV SOUND
DBS
IN
MONITOR
OUT
DBS
IN
TV SOUND
DBS
IN
DBS-Tuner
