Kanäle

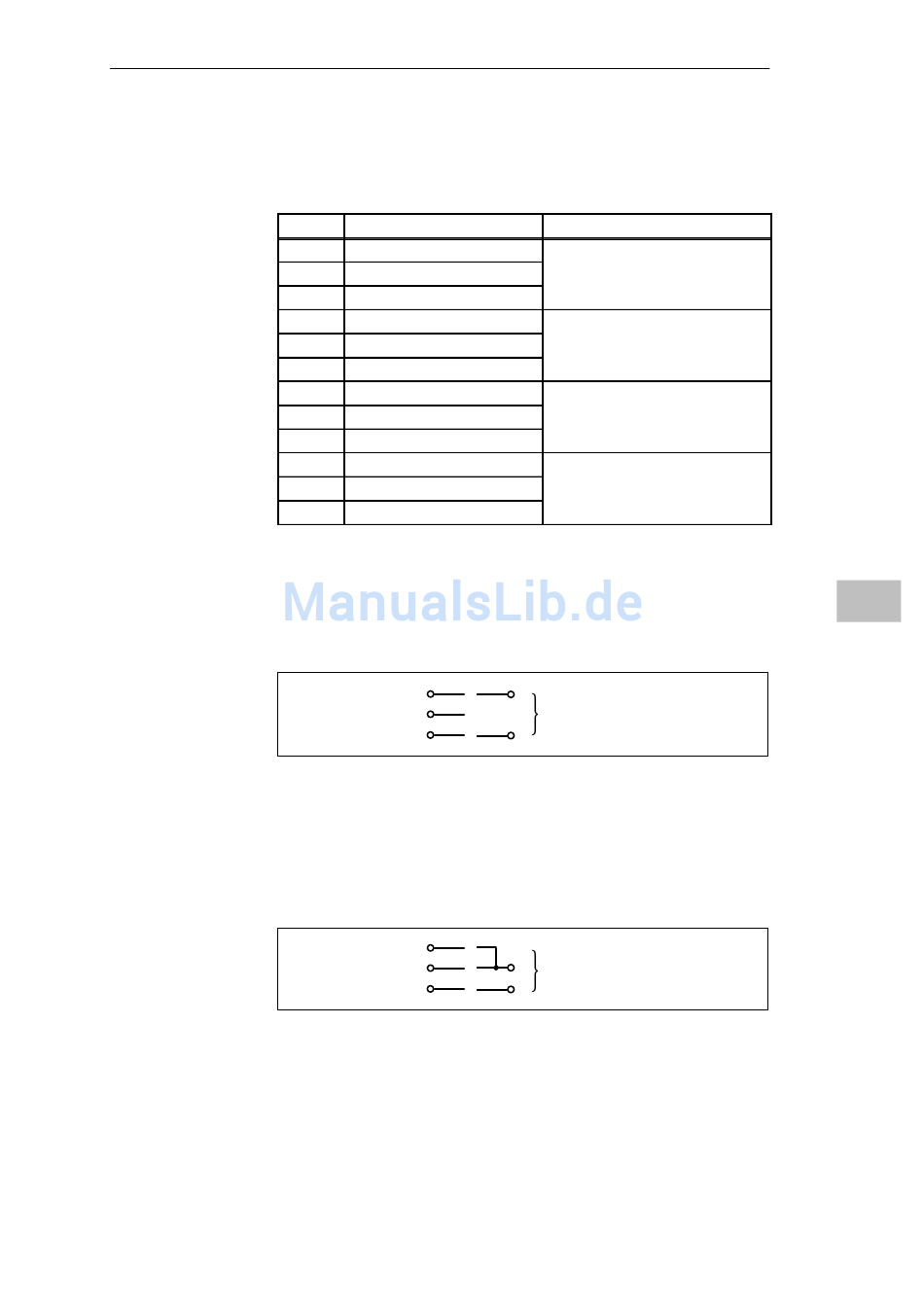

Je drei Pins werden zu einem Kanal zusammengefaßt.
Tabelle 6-1
Anschluß an einen
Es darf an einem Analogeingangskanal nur ein Analogwertgeber angeschlos-
Analogeingang
sen werden.
Spannungsmessung
Bild 6-8
Strommessung
Bei Anschluß des Strommeßkanals sind Spannungs- und Strompins zu brük-
ken.
Bild 6-9
Komplettgeräte C7-623, C7-624
C79000-G7000-C623-01
Kanäle der Analogeingabe
Pin-Bez.
Wert
AI1–U
Eingang Spannung
AI1–I
Eingang Strom
AI1–M
Bezugspotential
AI2–U
Eingang Spannung
AI2–I
Eingang Strom
AI2–M
Bezugspotential
AI3–U
Eingang Spannung
AI3–I
Eingang Strom
AI3–M
Bezugspotential
AI4–U
Eingang Spannung
AI4–I
Eingang Strom
AI4–M
Bezugspotential
Spannung
Strom
Bezugspotential
Anschluß eines Kanals für Spannungsmessung
Spannung
Strom
Bezugspotential
Anschluß eines Kanals für Strommessung
C7-Analogperipherie
Kanal
Kanal 1 (AE1)
Kanal 2 (AE2)
Kanal 3 (AE3)
Kanal 4 (AE4)
ein Kanal Spannungsmessung
ein Kanal Strommessung
6
6-13
