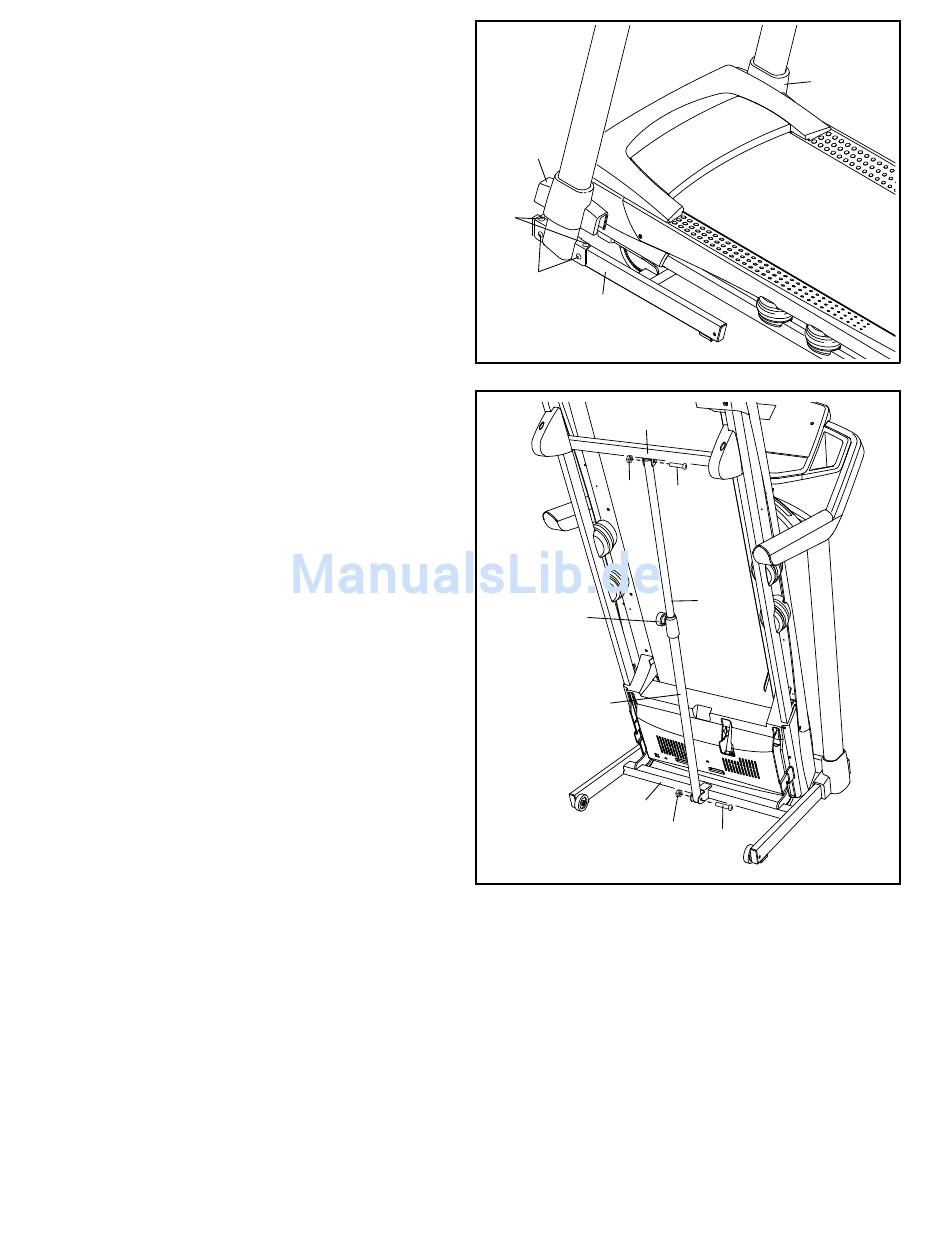

13. Ziehen Sie die vier 3/8" x 2 3/4" Schrauben
(5) fest, und dann ziehen Sie die vier 3/8" x
1 1/4" Schrauben (6) fest (nur eine Seite ist
abgebildet).
Drücken Sie die linke Basisabdeckung (81) und
die rechte Basisabdeckung (89) auf die Basis
(95) auf, bis sie einrasten.
14. Stellen Sie den Rahmen (63) so auf, wie in der
Abbildung dargestellt. Lassen Sie eine zweite
Person den Rahmen halten, bis Schritt 15
vollendet ist.
Legen Sie die Lagerungssperre (57) so
aus, sodass die grosse Trommel und der
Absperrknopf wie abgebildet ausgelegt sind.
Befestigen Sie das untere Ende der
Lagerungssperre (57) an die Basis (95) mit
einem 3/8" x 2" Bolzen (3) und einer 3/8" Mutter
(12).
Befestigen Sie das obere Ende der
Lagerungssperre (57) an die Klammer am
Rahmen (63) mit einem 3/8" x 2" Bolzen (3) und
einer 3/8" Mutter (12).
13
81
5
6
95
14
63
12
Absperrknopf
Grosse
Trommel
95
13
89
3
57
12
3
