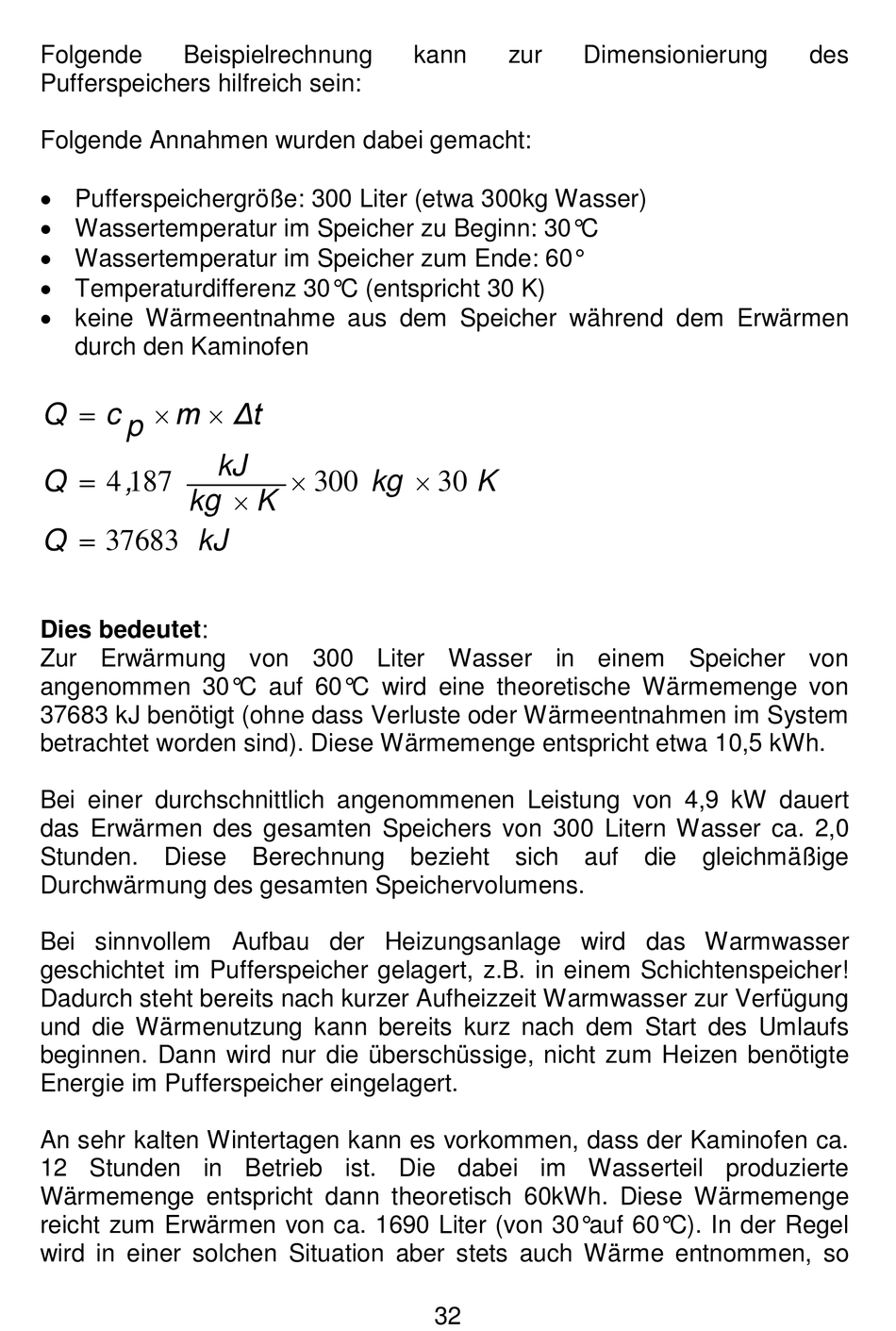

Rokossa IG2 RLU Betriebsanleitung Seite 32

Folgende Beispielrechnung
Pufferspeichers hilfreich sein:
Folgende Annahmen wurden dabei gemacht:
 Pufferspeichergröße: 300 Liter (etwa 300kg Wasser)
 Wassertemperatur im Speicher zu Beginn: 30°C
 Wassertemperatur im Speicher zum Ende: 60°
 Temperaturdifferenz 30°C (entspricht 30 K)
 keine Wärmeentnahme aus dem Speicher während dem Erwärmen
durch den Kaminofen
 
m
Q c
p

Q ,
4 187
kg

Q kJ
37683
Dies bedeutet:
Zur Erwärmung von 300 Liter Wasser in einem Speicher von
angenommen 30°C auf 60°C wird eine theoretische Wärmemenge von
37683 kJ benötigt (ohne dass Verluste oder Wärmeentnahmen im System
betrachtet worden sind). Diese Wärmemenge entspricht etwa 10,5 kWh.
Bei einer durchschnittlich angenommenen Leistung von 4,9 kW dauert
das Erwärmen des gesamten Speichers von 300 Litern Wasser ca. 2,0
Stunden. Diese Berechnung bezieht sich auf die gleichmäßige
Durchwärmung des gesamten Speichervolumens.
Bei sinnvollem Aufbau der Heizungsanlage wird das Warmwasser
geschichtet im Pufferspeicher gelagert, z.B. in einem Schichtenspeicher!
Dadurch steht bereits nach kurzer Aufheizzeit Warmwasser zur Verfügung
und die Wärmenutzung kann bereits kurz nach dem Start des Umlaufs
beginnen. Dann wird nur die überschüssige, nicht zum Heizen benötigte
Energie im Pufferspeicher eingelagert.
An sehr kalten Wintertagen kann es vorkommen, dass der Kaminofen ca.
12 Stunden in Betrieb ist. Die dabei im Wasserteil produzierte
Wärmemenge entspricht dann theoretisch 60kWh. Diese Wärmemenge
reicht zum Erwärmen von ca. 1690 Liter (von 30°auf 60°C). In der Regel
wird in einer solchen Situation aber stets auch Wärme entnommen, so

Δt
kJ

kg
300

K
kann zur

K
30
32
Dimensionierung des
