Rokossa IG2 RLU Betriebsanleitung Seite 11

Verbrennungsluftzufuhr (inkl.
IG1
IG2
IG2 RLU
IG3
IG4
Maß A gilt nur in Kombination mit dem Rauchrohrbogenset!
* Damit der Wandabstand zu nicht brennbaren Anbauwänden eingehalten
wird, ist es zwingend notwendig, dass ein Abgasrohr L = 250 mm in
entsprechend lackierter Farbe mit bestellt wird!
Maß A
Wandabstand zu nicht
brennbaren und nicht zu
schützenden Wänden)
mind. 424 mm
mind. 381* mm
mind. 381* mm
mind. 268* mm
mind. 170* mm

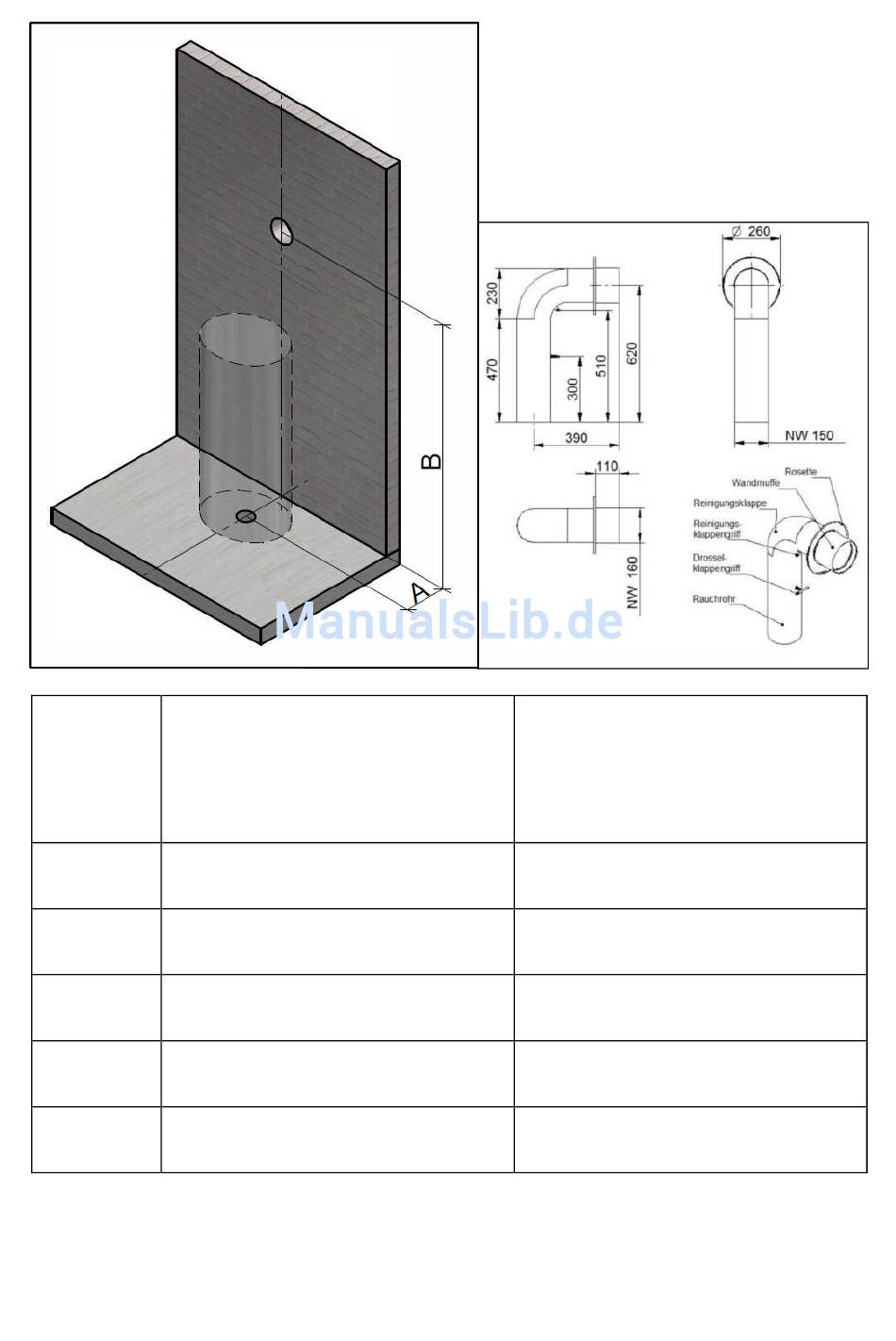

Skizze Anschlussmöglichkeiten
Skizze Rauchrohrbogenset
Rauchrohranschlusshöhe
bei Verwendung des
Rauchrohrbogensets
11
Maß B
1905 mm
2274 mm
2274 mm
2109 mm
2048 mm
