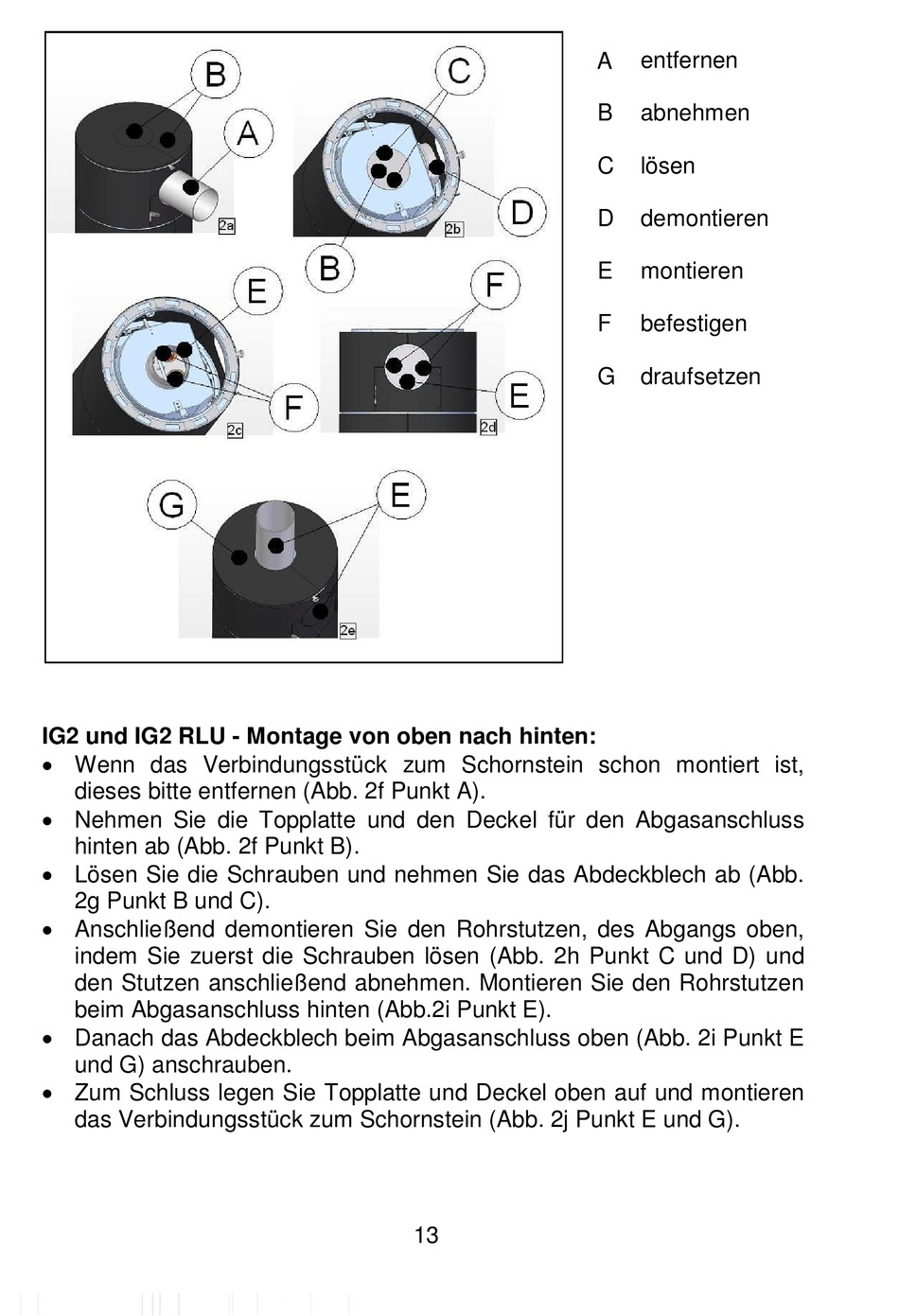

Rokossa IG2 RLU Betriebsanleitung Seite 13

IG2 und IG2 RLU - Montage von oben nach hinten:
 Wenn das Verbindungsstück zum Schornstein schon montiert ist,
dieses bitte entfernen (Abb. 2f Punkt A).
 Nehmen Sie die Topplatte und den Deckel für den Abgasanschluss
hinten ab (Abb. 2f Punkt B).
 Lösen Sie die Schrauben und nehmen Sie das Abdeckblech ab (Abb.
2g Punkt B und C).
 Anschließend demontieren Sie den Rohrstutzen, des Abgangs oben,
indem Sie zuerst die Schrauben lösen (Abb. 2h Punkt C und D) und
den Stutzen anschließend abnehmen. Montieren Sie den Rohrstutzen
beim Abgasanschluss hinten (Abb.2i Punkt E).
 Danach das Abdeckblech beim Abgasanschluss oben (Abb. 2i Punkt E
und G) anschrauben.
 Zum Schluss legen Sie Topplatte und Deckel oben auf und montieren
das Verbindungsstück zum Schornstein (Abb. 2j Punkt E und G).
13
entfernen
A
B abnehmen
C lösen
D demontieren
E montieren
F befestigen
G draufsetzen
