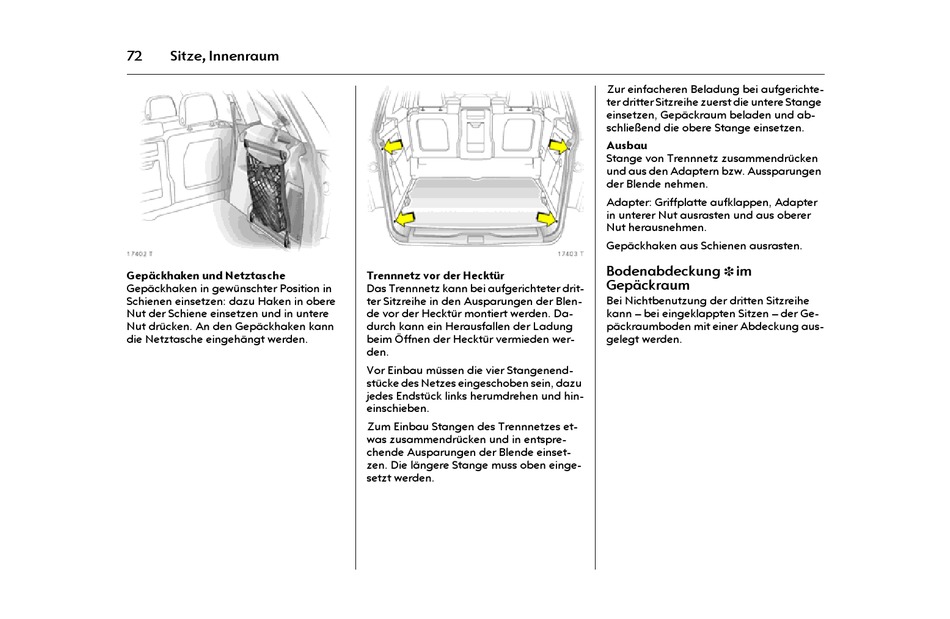

72 Sitze, Innenraum
Picture no: 17402t.tif
Gepäckhaken und Netztasche
Gepäckhaken in gewünschter Position in
Schienen einsetzen: dazu Haken in obere
Nut der Schiene einsetzen und in untere
Nut drücken. An den Gepäckhaken kann
die Netztasche eingehängt werden.
Picture no: 17403t.tif
Trennnetz vor der Hecktür
Das Trennnetz kann bei aufgerichteter drit-
ter Sitzreihe in den Ausparungen der Blen-
de vor der Hecktür montiert werden. Da-
durch kann ein Herausfallen der Ladung
beim Öffnen der Hecktür vermieden wer-
den.
Vor Einbau müssen die vier Stangenend-
stücke des Netzes eingeschoben sein, dazu
jedes Endstück links herumdrehen und hin-
einschieben.
Zum Einbau Stangen des Trennnetzes et-
was zusammendrücken und in entspre-
chende Ausparungen der Blende einset-
zen. Die längere Stange muss oben einge-
setzt werden.
Zur einfacheren Beladung bei aufgerichte-
ter dritter Sitzreihe zuerst die untere Stange
einsetzen, Gepäckraum beladen und ab-
schließend die obere Stange einsetzen.
Ausbau
Stange von Trennnetz zusammendrücken
und aus den Adaptern bzw. Aussparungen
der Blende nehmen.
Adapter: Griffplatte aufklappen, Adapter
in unterer Nut ausrasten und aus oberer
Nut herausnehmen.
Gepäckhaken aus Schienen ausrasten.
Bodenabdeckung im
3
Gepäckraum
Bei Nichtbenutzung der dritten Sitzreihe
kann – bei eingeklappten Sitzen – der Ge-
päckraumboden mit einer Abdeckung aus-
gelegt werden.
