Picture no: 17224t.tif

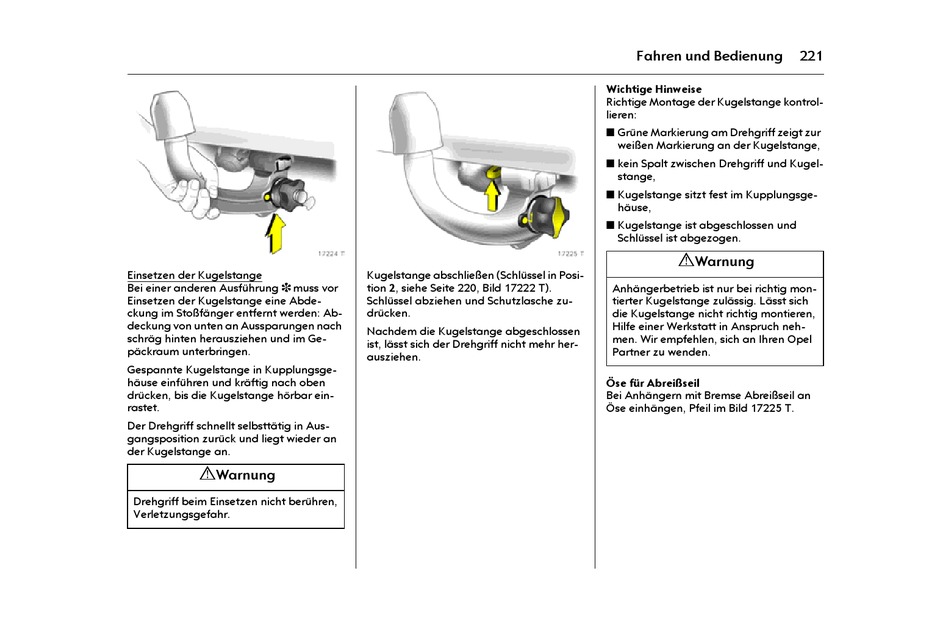

Einsetzen der Kugelstange
Bei einer anderen Ausführung 3 muss vor
Einsetzen der Kugelstange eine Abde-
ckung im Stoßfänger entfernt werden: Ab-
deckung von unten an Aussparungen nach
schräg hinten herausziehen und im Ge-
päckraum unterbringen.
Gespannte Kugelstange in Kupplungsge-
häuse einführen und kräftig nach oben
drücken, bis die Kugelstange hörbar ein-
rastet.
Der Drehgriff schnellt selbsttätig in Aus-
gangsposition zurück und liegt wieder an
der Kugelstange an.
9
Warnung
Drehgriff beim Einsetzen nicht berühren,
Verletzungsgefahr.
Picture no: 17225t.tif
Kugelstange abschließen (Schlüssel in Posi-
tion 2, siehe Seite 220, Bild 17222 T).
Schlüssel abziehen und Schutzlasche zu-
drücken.
Nachdem die Kugelstange abgeschlossen
ist, lässt sich der Drehgriff nicht mehr her-
ausziehen.
Fahren und Bedienung
Wichtige Hinweise
Richtige Montage der Kugelstange kontrol-
lieren:
z Grüne Markierung am Drehgriff zeigt zur
weißen Markierung an der Kugelstange,
z kein Spalt zwischen Drehgriff und Kugel-
stange,
z Kugelstange sitzt fest im Kupplungsge-
häuse,
z Kugelstange ist abgeschlossen und
Schlüssel ist abgezogen.
9
Warnung
Anhängerbetrieb ist nur bei richtig mon-
tierter Kugelstange zulässig. Lässt sich
die Kugelstange nicht richtig montieren,
Hilfe einer Werkstatt in Anspruch neh-
men. Wir empfehlen, sich an Ihren Opel
Partner zu wenden.
Öse für Abreißseil
Bei Anhängern mit Bremse Abreißseil an
Öse einhängen, Pfeil im Bild 17225 T.
