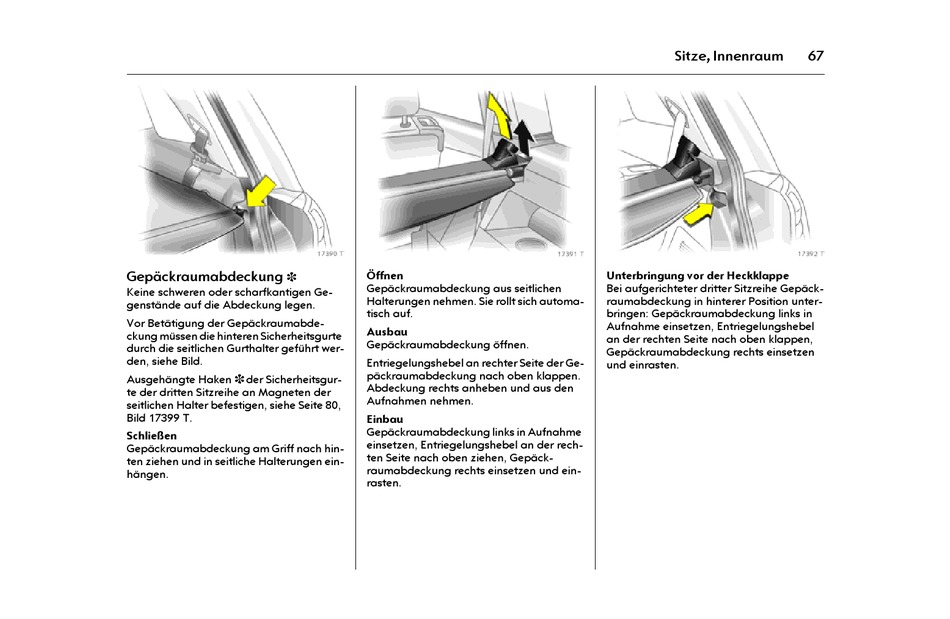

Gepäckraumabdeckung - Opel Zafira Betriebsanleitung

Picture no: 17390t.tif
Gepäckraumabdeckung
3
Keine schweren oder scharfkantigen Ge-
genstände auf die Abdeckung legen.
Vor Betätigung der Gepäckraumabde-
ckung müssen die hinteren Sicherheitsgurte
durch die seitlichen Gurthalter geführt wer-
den, siehe Bild.
Ausgehängte Haken 3 der Sicherheitsgur-
te der dritten Sitzreihe an Magneten der
seitlichen Halter befestigen, siehe Seite 80,
Bild 17399 T.
Schließen
Gepäckraumabdeckung am Griff nach hin-
ten ziehen und in seitliche Halterungen ein-
hängen.
Picture no: 17391t.tif
Öffnen
Gepäckraumabdeckung aus seitlichen
Halterungen nehmen. Sie rollt sich automa-
tisch auf.
Ausbau
Gepäckraumabdeckung öffnen.
Entriegelungshebel an rechter Seite der Ge-
päckraumabdeckung nach oben klappen.
Abdeckung rechts anheben und aus den
Aufnahmen nehmen.
Einbau
Gepäckraumabdeckung links in Aufnahme
einsetzen, Entriegelungshebel an der rech-
ten Seite nach oben ziehen, Gepäck-
raumabdeckung rechts einsetzen und ein-
rasten.
Sitze, Innenraum
Picture no: 17392t.tif
Unterbringung vor der Heckklappe
Bei aufgerichteter dritter Sitzreihe Gepäck-
raumabdeckung in hinterer Position unter-
bringen: Gepäckraumabdeckung links in
Aufnahme einsetzen, Entriegelungshebel
an der rechten Seite nach oben klappen,
Gepäckraumabdeckung rechts einsetzen
und einrasten.
67
