PA R A M A X 9
(3) Verwendung eines Keilriemens
- Eine zu große Riemenspannung kann zu Schäden an Abtriebwelle und Lager führen. Die
richtige Spannung muß durch den Hersteller des Riemens angegeben sein.
- Die Parallelabweichnung der beiden Riemenscheiben muss weniger als 20´ betragen (Abb. 9,
Seite 10).
- Bei Verwendung mehrerer Keilriemen sind nur Riemenscheiben mit gleichem Umfang zu
nutzen.
6.2 Hohlwelle
6.2.1 Montage mit Schrumpfscheibe
Die Schrumpfscheibe ist mit einem
Schrumpfmechanismus
Passfeder ausgestattet.
Durch die Spannschrauben (ZS)
wird die Buchse (HB) auf die
Hohlwelle geschrumpft, wodurch
Welle
und
miteinander verbunden werden
(Abb. 10).
Montage - Abb. 11
(1) Die Kontaktflächen (a) und (c) reinigen und von Fettrückständen befreien.
(2) Die Fläche (c) mit „Molykote 321" oder entsprechendem Mittel schmieren. Die Fläche (a) sollte
dabei jedoch möglichst sauber bleiben (kein Fett).
(3) Den O-Ring (b) auf die Welle aufschieben.
(4) Das Getriebe auf die anzutreibende Welle montieren und die Mutter (e) so aufschrauben, dass
die Flächen (g) und (h) zueinander Kontakt bekommen.
(5) Die Schrumpfscheibe (k) entsprechend derAbmessung (LV) aufsetzen. Mit dem angegebenen
Drehmoment (TA) die Spannschraube (ZS) unter Verwendung eines Drehmomentschlüssels
festziehen.
Beim Anziehen der Spannschrauben ist darauf zu achten, dass beide Spannscheiben parallel
zueinander stehen. Danach überprüfen, ob die Schrumpfscheibe richtig eingebaut wurde und die
Spannschrauben gleichmäßig im Uhrzeigersinn (nicht über Kreuz) mit einem geeigneten
Drehmomentschlüssel festziehen. Beide Spannscheiben müssen dabei in Parallellage zueinander
bleiben. Es wird empfohlen, die entsprechenden Spannschrauben um jeweils 30 ° festzuziehen.
Hinweis 1: Bei vertikalen Getrieben
ist eine Druckscheibe (B) zu
montieren, um ein Bewegen des
Getriebes
Sicherungsschraube
vermeiden (Abb. 11).
Hinweis 2: Als Spannschraube (ZS)
werden
Schrauben
Qualität 10.9 verwendet. Wenn
diese ersetzt werden muss, ist eine
Schraube gemäß den Hersteller-
spezifikationen zu verwenden.
PX9__D_10_03 Nr. 991047
ohne
Buchse
drehfest
bei
Lockerung
der
(ZS)
zu
mit
DIN-
B e t r i e b s a n l e i t u n g

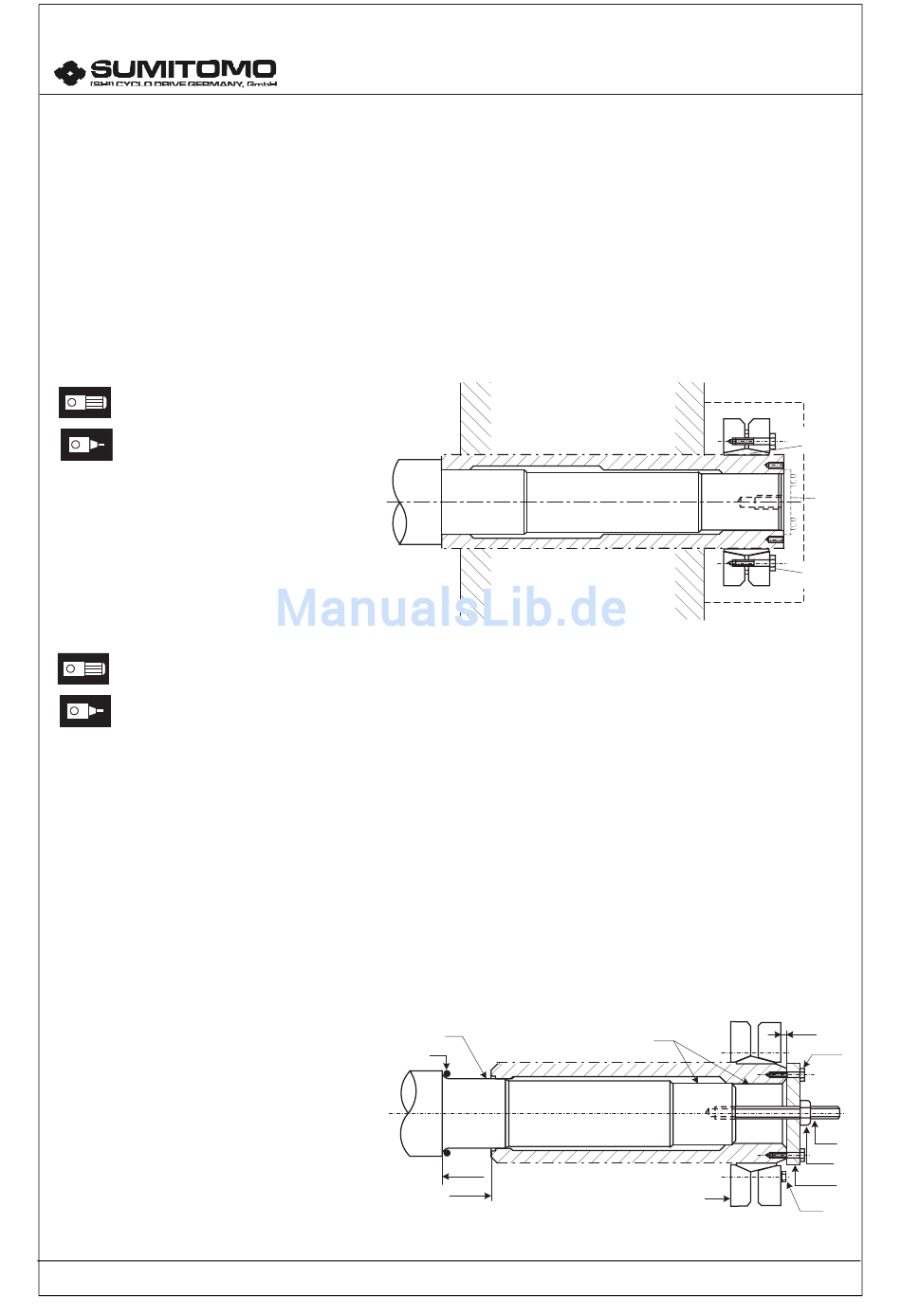

Abb. 10 Einbauzustand
(c)
(b)
(g)
(h)
Abb. 11
Ausgabe:
10/03
(HB)
(B)
(ZS)
(LV)
(a)
(ZY)
a
(d)
(e)
(f)
(k)
(ZS)
Seite 11
