PA R A M A X 9

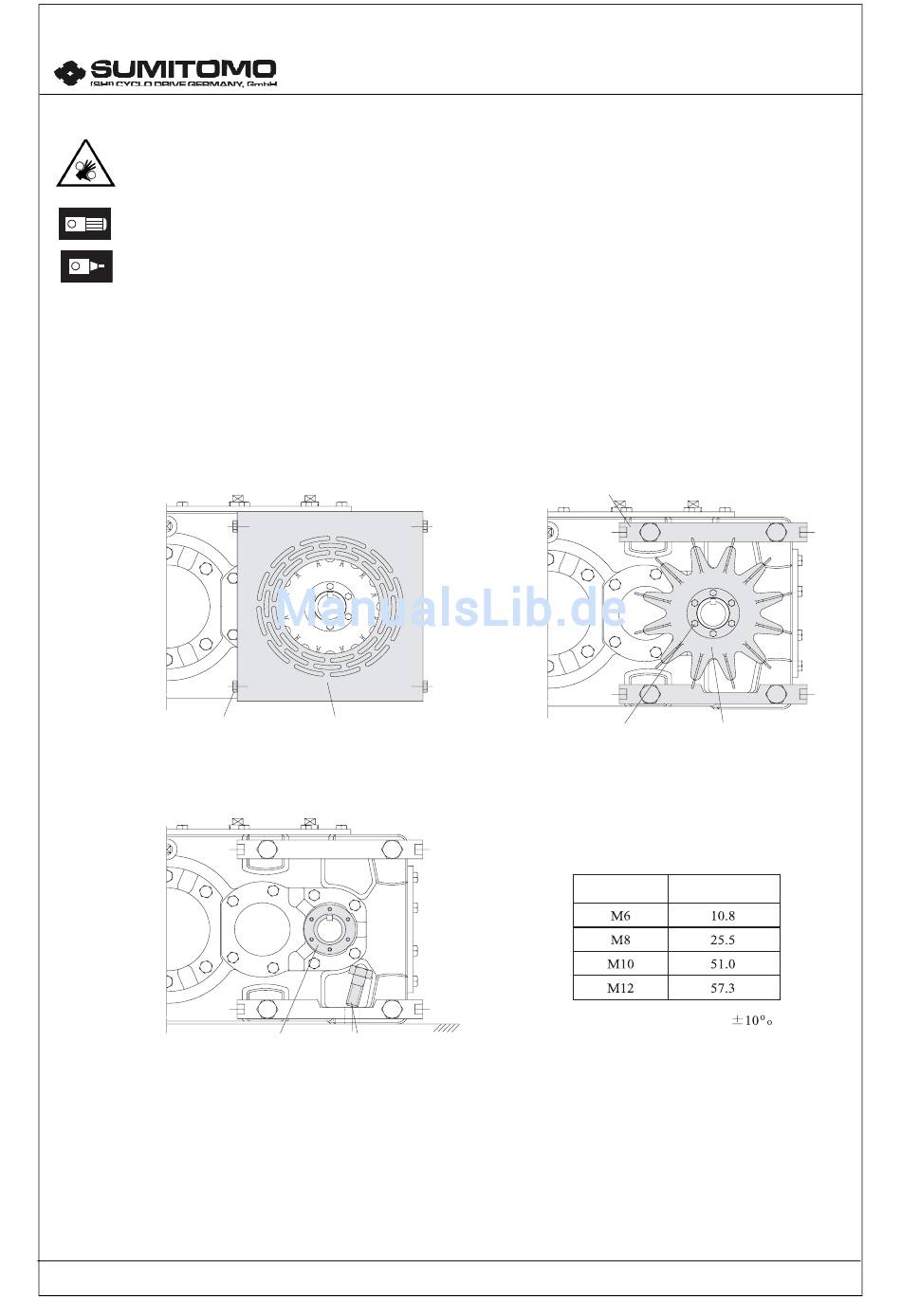

4.4 Aufstellung PARAMAX mit Lüfter (Parallelwelle)
VORSICHT
Auf die Kanten der Passfedernut und anderen Teilen achten, um Verletzungen zu vermeiden.
Zubehör wie Schrauben in der Kiste aufbewahren um Verlust zu vermeiden.
Teile vorsichtig handeln, um Beschädigungen zu vermeiden, vor Wasser und Staub schützen.
Montage des Getriebes
1. Bolzen ausschrauben und dann Lüfterhaube entfernen. (Abb. 3)
2. Bolzen ausschrauben und dann Lüfterrotor entfernen. (Abb. 4)
3. Untersetzungsgetriebe mit Bolzen auf der Montagefläche montieren (Abb. 5).
4. Lüfterrotor auf die Lüfternabe schieben und mit Bolzen befestigen .
5. Lüfterhaube an Strebe montieren und mit Bolzen befestigen (Abb. 3).
Für Bolzenanzugsmoment siehe Tab.10 .
Bolzen
Bolt @
Abb. 3
Lüfternabe
Abb. 5
PX9__D_10_03 Nr. 991047
Lüfterhaube
Fan hood A
Bolzen
Fan hub E
Bolt F
B e t r i e b s a n l e i t u n g
Strebe
Stay B
Bolzen
Abb. 4
Tab. 10 Bolzenanzugsmoment
Zulässige Toleranz Anzugsmoment:
Ausgabe:
10/03
Lüfterrotor
Bolt C
Fan hood D
Anzugsmoment
Bolzen
N . m
/
Seite 8
