PA R A M A X 9
B e t r i e b s a n l e i t u n g
9.4 Wartung der Motorlager
Diese Wartungsanweisungen gelten für Sumitomo Motoren. Falls Brems-, Servo-, Gleichstrom-,
Vektor- oder Motoren anderer Hersteller verwendet werden, gelten die jeweiligen
Betriebsanleitungen.
Lagertypen und Wartungsmethoden unterscheiden sich je nach Baugrößen. Hierzu bitte
Typenschild und Lagertyp lt. Tab. 24 beachten.

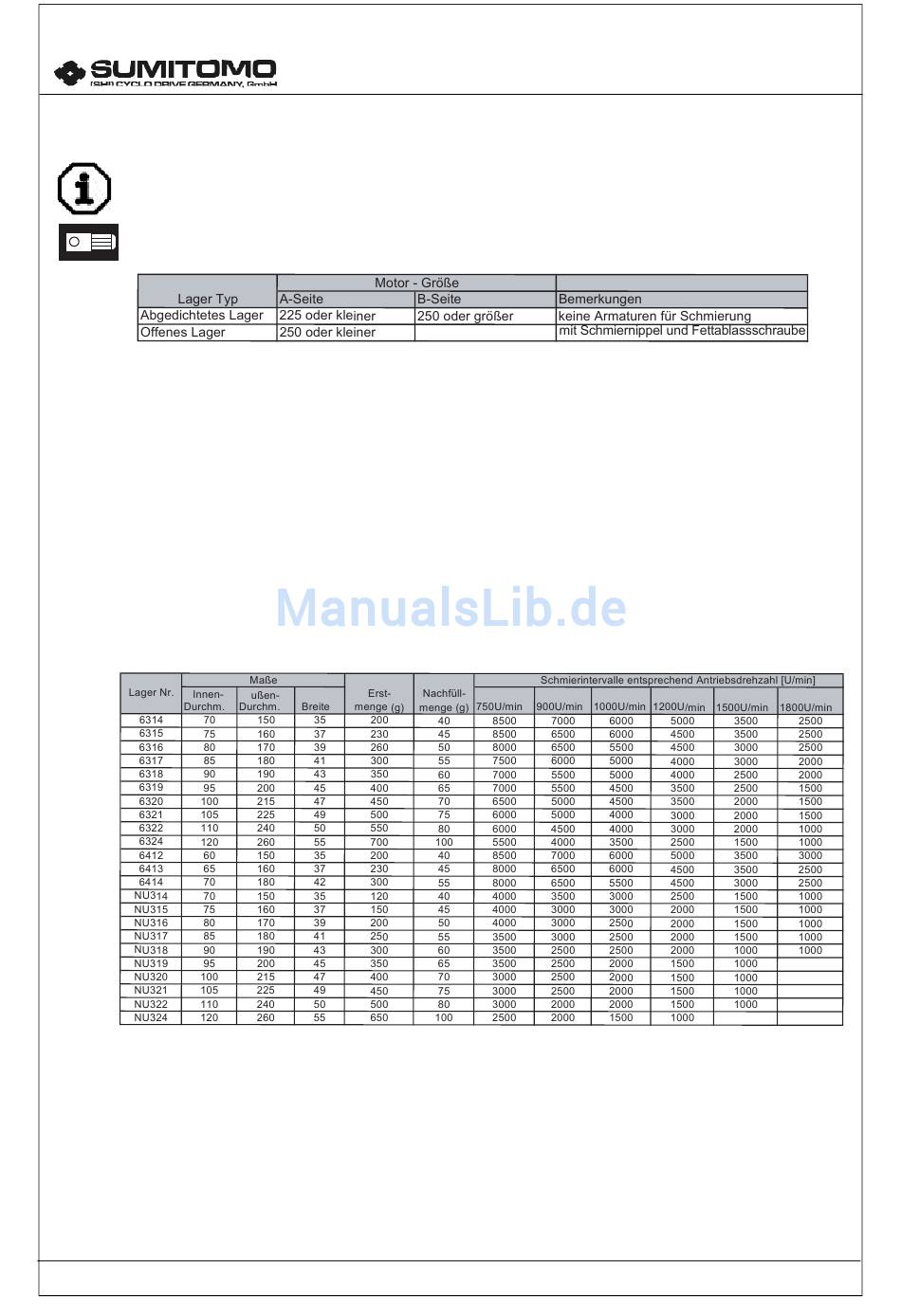

Tab. 24
Wartung abgedichteter Lager
Da abgedichtete Lager im Voraus mit qualitativ hochwertigem Fett gefüllt werden, muss bei
Inbetriebnahme nicht nachgeschmiert werden. Unter normalen Betriebsbedingungen empfehlen
wir für eine kontinuierliche Laufleistung die Lager alle drei bis fünf Jahre bzw. nach 20.000
Betriebsstunden während der Demontage oder der Wartung zu wechseln.
Lager der CM-Klasse verwenden.
"MULTEMP SRL (Kyodo Yushi)" verwenden
Unter extremen Betriebsbedingungen sind die Lager in einem kürzeren Zeitabstand zu wechseln.
Bei fremdgekühlten Motoren mit einer Lagerlebensdauer des Lüftermotors von 15.000-20.000
Stunden empfehlen wir den Wechsel des Lüfters alle 15.000 Stunden.
Wartung offener Lager
Nachschmierintervalle und -mengen
Die Lagernummer auf dem Typenschild prüfen und gemäß den Angaben in Tab. 25
nachschmieren.
Tab. 25 Nachschmierintervalle und -mengen für offene Lager
A
Erstmenge: Nachfüllmenge nach Ausbau und Reinigung des Lagers. Etwa 1/3 der Menge direkt
ins Lager und den Rest in den Innenraum einfüllen.
Nachfüllmenge: Die Menge Fett, die nach jedem Intervall in das Lager gefüllt wird.
Auch wenn die Lager im diskontinuierlichen Betrieb laufen, muss spätestens alle 3 Jahre
nachgeschmiert werden.
Wird die Einheit länger nicht verwendet, muss sofort nach Betriebsaufnahme nachgeschmiert
werden.
PX9__D_10_03 Nr. 991047
Ausgabe:
10/03
Seite 24
