PA R A M A X 9
7.4 Motoranschluss
Motoranschluss und Standardspezifikationen für Klemmencodes
3 Ausgangskabel
Direktstart bei Sternschaltung

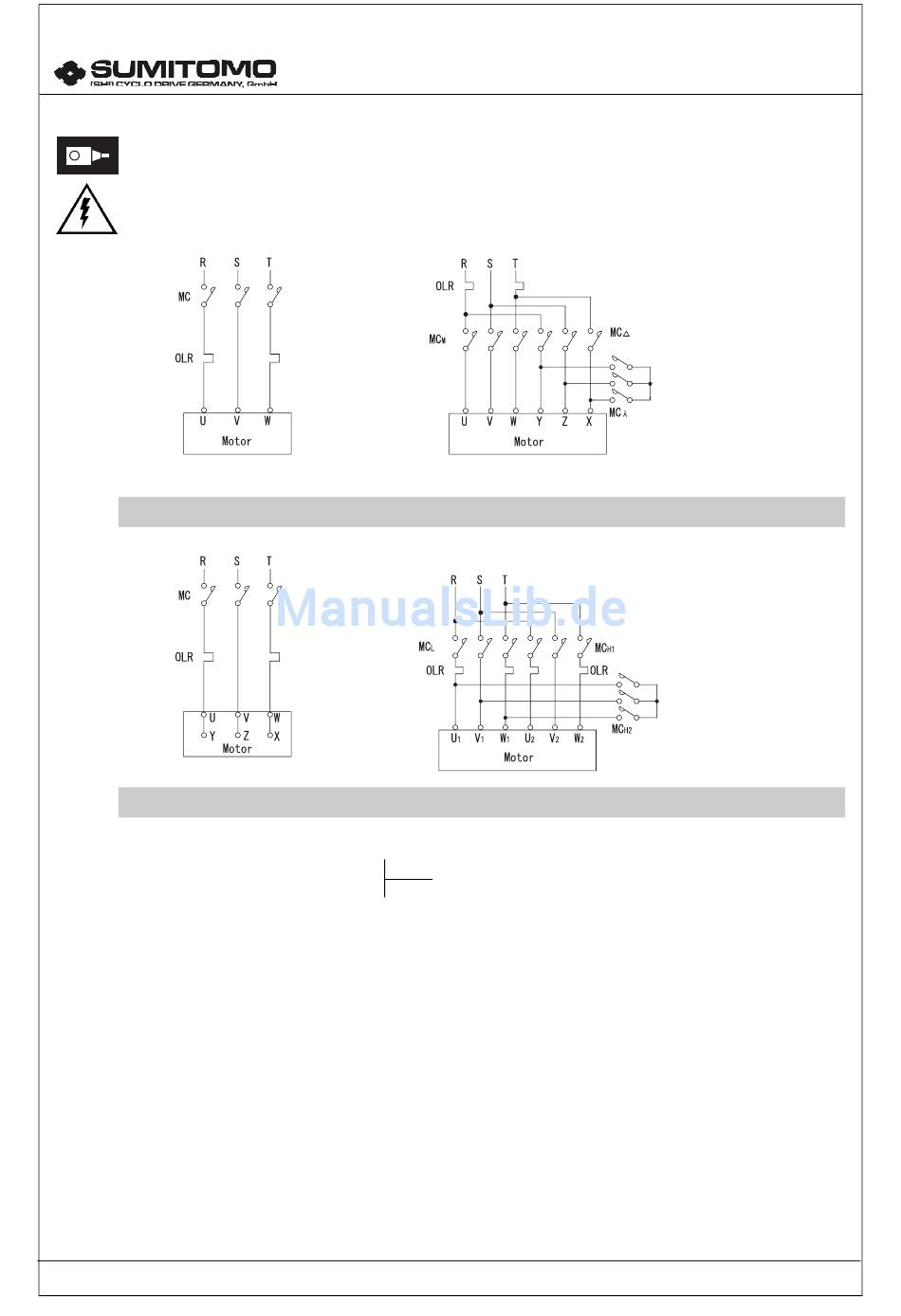

Abb. 20: Motoranschluss und Klemmencode (200/400V 50/60Hz, 220/440 60Hz
MC: Elektromagnetischer Kontakt
OCR: Überlastschutzeinrichtung
Bei Motoren mit Fremdlüfter ist Folgendes zu beachten:
Den Lüftermotor mit dem Netzstrom verbinden.
Bei einem einphasigen Lüftermotor dreht sich der Motor nur in eine Richtung.
Wenn es sich beim Lüftermotor um einen Dreiphasenmotor handelt, muss dieser so an den
Netzstrom angeschlossen werden, dass er in die gleiche Richtung dreht wie der Pfeil auf der
Richtungsanzeige.
Wenn der Lüfter in die andere Richtung dreht, sind zwei der drei Drähte 'U, V, W' gegeneinander
auszutauschen. (Die Belüftung sollte von der entgegengesetzen Lastseite zur Lastseite erfolgen.)
Bei fremdgekühlten Motoren mit Thermostat (Klemmencode T1, T2), ist das Thermostat mit der
Stromquelle zu verbinden. (Das Thermostat arbeitet mit Ruhekontakt)
Den Lüftermotor abschalten, wenn der Hauptmotor über einen längeren Zeitraum nicht verwendet
wird.
PX9__D_10_03 Nr. 991047
B e t r i e b s a n l e i t u n g
Sternschaltung
4/8-polig 2-stufige Drehzahl (konstantes Moment)
Vom Kunden bereitzustellen
Ausgabe:
10/03
MC
Sternschaltung
m
für Start
MC
MC
Deltaschaltung
m
MC
wähend des
MC
Betriebes
Seite 17
ON
OFF
ON
OFF
ON
