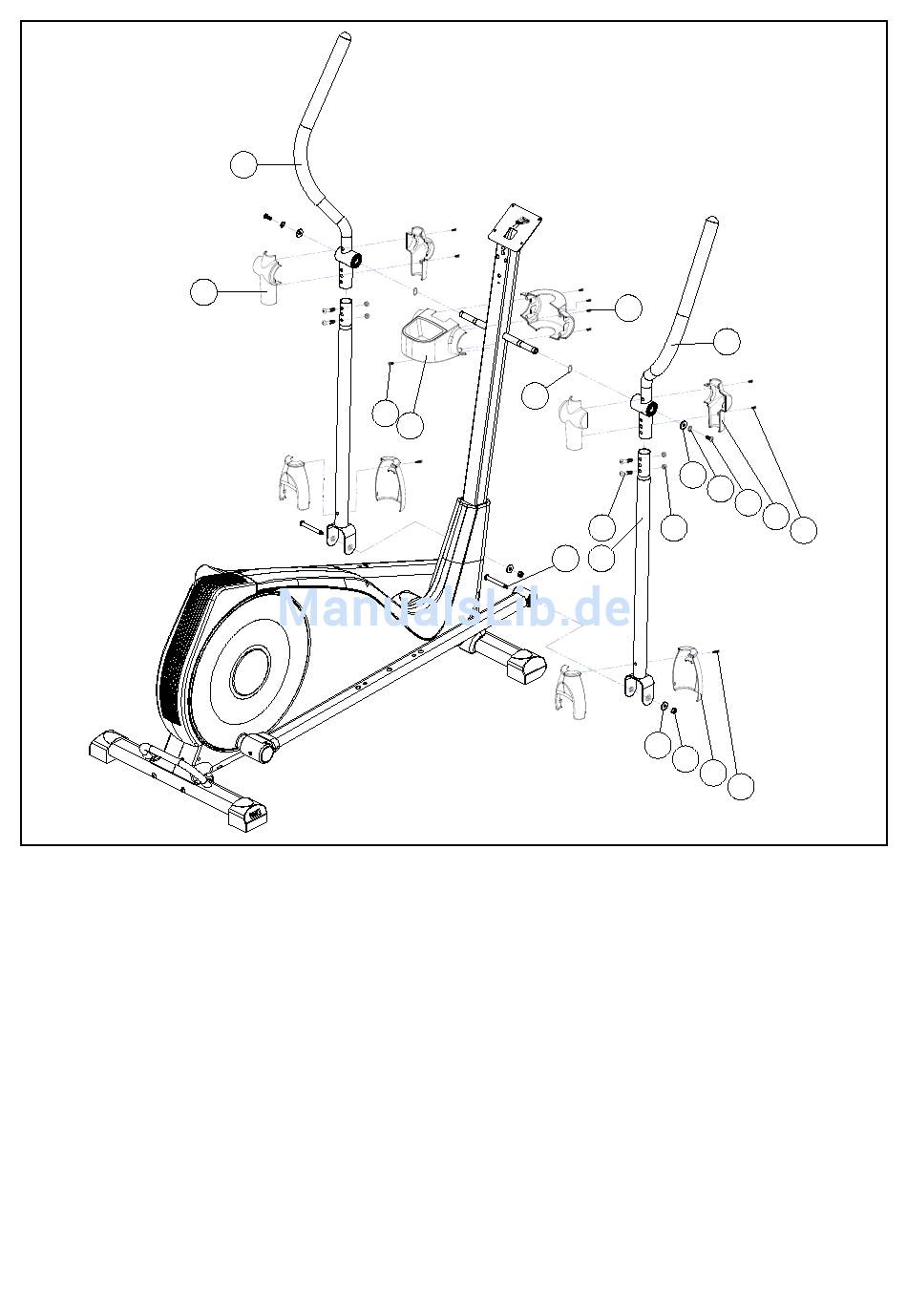

SCHRITT 4
I.
Schieben Sie die obere Schwenkstange (links und rechts) (8) auf die mittlere Welle und
befestigen Sie sie mithilfe gebogener Beilagscheiben (19), 2 beschichteten Inbusschrauben (23),
2 Wellenbeilagscheiben (21), 2 Federscheiben (22).
II.
Bringen Sie die untere Schwenkstange (links und rechts) (15) an, indem Sie sie in die Schlitze
der oberen Schwenkstange (links und rechts) (8) stecken und 4 Inbusschrauben (14) und 4 Muttern (16)
anbringen.
III.
Befestigen Sie die Trägerstangen der Fußplatte (28R+L) parallel (nicht kippen) an den unteren
Schwenkstangen (15R+L) und befestigen Sie sie mit Inbusschrauben (26), Beilagscheiben (29) und
Nylonfeststellmuttern (30). Bringen Sie dann die Kunststoffabdeckung (31) mit Schrauben (32) an der
Trägerstange der Fußplatte (links und rechts) an.
IV.
Bringen Sie die obere Schwenkstange und untere Schwenkstange an und befestigen Sie sie, indem
Sie 4 Inbusschrauben (14) und 4 Muttern (16) festziehen. Bringen Sie dann die Kunststoffabdeckung (7) mit
Schrauben (9) an der Schwenkstange (links und rechts) an. Befestigen Sie die Kunststoffabdeckung (17)
mit Schrauben (9) und (11).
8L
7L
19
11
17
7
9
8R
21
22
14
16
26
15
29
30
31
23
7R
9
32
