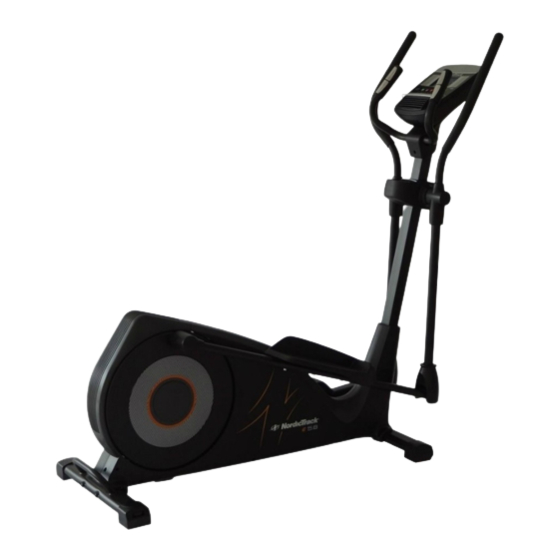

Modell-Nr.: NTIVEL87015.0
Seriennr.: ___________
Aufkleber mit
Seriennummer
Schreiben Sie sich die Seriennummer
STEP 10
als Referenz auf.
FRAGEN?
Falls Sie Fragen haben oder falls
Teile fehlen oder beschädigt sind,
wenden Sie sich bitte an uns:
Deutschland
Telefon: 0800 589 09 88
Website: www.iconsupport.eu
E-Mail: csuk@iconeurope.com
Postadresse:
ICON Health & Fitness, Ltd.
Unit 1D Fryers Way, Ossett,
WF5 9TJ
Vereinigtes Königreich
ACHTUNG
Lesen Sie bitte aufmerksam
die Anweisungen und
Vorsichtshinweise, bevor Sie
dieses Gerät in Betrieb nehmen.
Bewahren Sie diese Anleitung
zum Nachschlagen auf.
BEDIENUNGSANLEITUNG
Besuchen Sie unsere
Website
www.iconsupport.eu
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für NordicTrack NTIVEL87015.0
Inhaltszusammenfassung für NordicTrack NTIVEL87015.0
- Seite 1 BEDIENUNGSANLEITUNG Modell-Nr.: NTIVEL87015.0 Seriennr.: ___________ Aufkleber mit Seriennummer Schreiben Sie sich die Seriennummer STEP 10 als Referenz auf. FRAGEN? Falls Sie Fragen haben oder falls Teile fehlen oder beschädigt sind, wenden Sie sich bitte an uns: Deutschland Telefon: 0800 589 09 88 Website: www.iconsupport.eu...
- Seite 2 INHALTSVERZEICHNIS WARTUNG UND FEHLERBEHEBUNG............2 WICHTIGE VORSICHTSMASSNAHMEN.
-
Seite 3: Wichtige Vorsichtsmassnahmen
WICHTIGE VORSICHTSMASSNAHMEN ACHTUNG: Um die Gefahr schwerer Verletzungen zu verringern, sollten Sie vor Verwendung des Elliptical-Trainers alle wichtigen Vorsichtsmaßnahmen und Anweisungen in dieser Anleitung und alle Warnungen an Ihrem Elliptical-Trainer lesen. ICON haftet nicht für Verletzungen oder Sachbeschädigungen aufgrund der Verwendung des Geräts. 1. -
Seite 4: Bevor Sie Beginnen
Sie das Modell E 5.6 gekauft haben. Der Elliptical-Trainer bietet und die Seriennummer des Geräts, bevor Sie uns anrufen. Die Modellnummer ist NTIVEL87015.0 und eine Reihe von Funktionen, die Ihr Training zuhause effizienter und angenehmer machen. - Seite 5 MONTAGE Für die Montage sind zwei Personen erforderlich. Bringen Sie alle Teile des Elliptical-Trainers in einen gut beleuchteten Raum und entfernen Sie das Verpackungsmaterial. Entsorgen Sie die Verpackungsmaterialien erst, wenn die Montage abgeschlossen ist. Neben den mitgelieferten Werkzeugen benötigen Sie zur Montage einen Kreuzschlitzschraubendreher und einen einstellbaren Schraubenschlüssel Verwenden Sie beim Zusammenbauen des Elliptical-Trainers die folgende Zeichnung, um die...
- Seite 6 SCHRITT 1 Befestigen Sie den vorderen Stabilisator (37) mit 2 Inbusschrauben (83) von der Unterseite des Stabilisators aus. Befestigen Sie den hinteren Stabilisator (82) mit 2 Inbusschrauben (83). SCHRITT 2 I. Heben Sie die Haltestange (18) vorsichtig, bis sie senkrecht ist. Schieben Sie die vordere Plastikabdeckung (90) auf die Haltestange (18).
- Seite 7 SCHRITT 4 Schieben Sie die obere Schwenkstange (links und rechts) (8) auf die mittlere Welle und befestigen Sie sie mithilfe gebogener Beilagscheiben (19), 2 beschichteten Inbusschrauben (23), 2 Wellenbeilagscheiben (21), 2 Federscheiben (22). Bringen Sie die untere Schwenkstange (links und rechts) (15) an, indem Sie sie in die Schlitze der oberen Schwenkstange (links und rechts) (8) stecken und 4 Inbusschrauben (14) und 4 Muttern (16) anbringen.
- Seite 8 SCHRITT 5 Befestigen Sie die rechte Fußplatte (25R) mit Inbusschrauben (39), Federscheibe (22), Beilagscheibe (40) an der rechten Trägerplatte der Fußplatte und befestigen Sie sie. Gehen Sie beim linken Pedal genauso vor. SCHRITT 6 Befestigen Sie den Haltegriff (10) an der Haltestange und befestigen Sie ihn mit Inbusschraube (34), gebogener Beilagscheibe (13) und Federscheibe (22).
- Seite 9 SCHRITT 8 Verbinden Sie das obere Konsolenkabel und zwei Handpulskabel (6) mit dem Kabel an der Rückseite der Konsole (1). Stellen Sie die Konsole (1) auf die Halterung und befestigen Sie sie mit 4 Schrauben. SCHRITT 9 Befestigen Sie die Kunststoffabdeckung (12) mit einer Schraube (11) an der Haltestange.
- Seite 10 KONSOLENDIAGRAMM VERWIRKLICHEN SIE IHRE FITNESSZIELE Laden Sie Ihre Trainingsergebnisse in MIT IFIT.COM die iFit-Cloud hoch und verfolgen Sie Ihre Erfolge. Mit Ihrem neuen iFit-kompatiblen Fitnessgerät können Sie eine Vielzahl von Funktionen auf iFit.com Legen Sie Kalorien-, Zeit- oder verwenden, um Ihre Fitnessziele zu verwirklichen: Streckenziele für Ihr Training fest.
-
Seite 11: Merkmale Der Konsole
MERKMALE DER KONSOLE 3. Ändern Sie den Widerstand der Pedale nach Wunsch. Die fortschrittliche Konsole bietet eine Vielzahl von Ändern Sie beim Treten den Widerstand der Pedale Funktionen, die Ihr Training effizienter und durch Drücken der Tasten zum Erhöhen oder angenehmer machen. -
Seite 12: Verwendung Des Soundsystems
My Trail (Mein Trail) – Auf diesem Register wird eine Wenn das Display Ihre Herzfrequenz nicht anzeigt, 400 m lange Bahn angezeigt. Während des Trainings vergewissern Sie sich, dass die Position Ihrer Hände zeigt das blinkende Rechteck Ihren Fortschritt an. wie beschrieben ist. -
Seite 13: Verwendung Einer Integrierten Trainingseinheit
VERWENDUNG EINER INTEGRIERTEN wird, erhöhen Sie Ihre Trittgeschwindigkeit. Wenn TRAININGSEINHEIT auf dem Display ein Nach-unten-Pfeil angezeigt wird, verringern Sie Ihre Trittgeschwindigkeit. Wenn 1. Beginnen Sie mit dem Treten oder drücken kein Pfeil angezeigt wird, behalten Sie Ihre aktuelle Sie eine beliebige Taste, um die Konsole Trittgeschwindigkeit bei. -
Seite 14: Verwendung Eines Ifit-Trainings
Drücken Sie dann die Tasten zum Erhöhen und eigenes drahtloses Netzwerk mit 802.11b/g/n Router Verringern neben der Taste ENTER, um das und aktivierter SSID-Übertragung haben (verborgene gewünschte Ziel festzulegen. Netzwerke werden nicht unterstützt). 3. Beginnen Sie mit dem Treten, um das Training 1. -
Seite 15: Ändern Der Konsoleneinstellungen
Um Demo-Trainingseinheiten zu verwenden, Wenn kein Modul angeschlossen ist, sind einige der entfernen Sie das iFit-Modul von der Konsole und Einstellungsoptionen nicht verfügbar. drücken Sie eine der iFit-Tasten. 2. Gehen Sie zum Einstellungsmodus. 5. Beginnen Sie das Training. Während der Einstellungsmodus ausgewählt ist, zeigt die Matrix mehrere optionale Bildschirme an. -
Seite 16: Wartung Und Fehlerbehebung
WARTUNG UND FEHLERBEHEBUNG Wichtig: Um Schäden an der Konsole zu Überprüfen Sie in regelmäßigen Abständen alle Teile des Elliptical-Trainers und ziehen Sie sie an. vermeiden, sollten Sie Flüssigkeiten fern halten und die Konsole nicht in das direkte Sonnenlicht stellen. Ersetzen Sie abgenutzte Teile sofort. Verwenden Sie zum Reinigen des Elliptical- Trainers ein feuchtes Tuch und etwas mildes Reinigungsmittel. -
Seite 17: Poster Mit Übungen
POSTER MIT ÜBUNGEN Fettverbrennung – Um effektiv Fett zu verbrennen, ACHTUNG: müssen Sie längere Zeit bei niedriger Intensität Konsultieren Sie trainieren. In den ersten Minuten des Trainings nutzt Ihr Ihren Arzt, bevor Sie ein Trainingsprogramm Körper Kohlenhydratkalorien als Energiespender. Erst beginnen. - Seite 18 DETAILZEICHNUNG - Modell-Nr. NTIVEL87015.0...
- Seite 19 TEILELISTE - Modell-Nr. NTIVEL87015.0 Mge. Beschreibung Mge. Beschreibung Konsole Bohrschraube M5*15 Schraube Sensor mit Kabel 800 mm Endkappe Φ32 C-förmige Klemme Φ8 Handpulspolster Φ32 Gebogene Beilagscheibe Φ10*Φ15*0,5T Schraube M2,5*33 Beilagscheibe Φ10*Φ15*1,0T Handpulskabel 550 mm Spannrolle Kunststoffabdeckung der mittleren Welle L Achse Φ10*42...
-
Seite 20: Bestellung Von Ersatzteilen
BESTELLUNG VON ERSATZTEILEN Ersatzteile erhalten Sie beim Kundendienst. Die Kontaktdaten finden Sie auf der Vorderseite dieses Handbuchs. Bitte bereiten Sie folgende Informationen vor, wenn Sie uns kontaktieren: • Modellnummer und Seriennummer des Produkts (siehe Vorderseite dieser Anleitung) • Name des Produkts (siehe Vorderseite dieser Anleitung) •...
