Maße
VEN 5/6 O plus
a
418 mm
b
400 mm
c
240 mm
d
218 mm
e
335 mm
Tab. 4.3 Geräteabmessungen Übertischgerät
4.4
Gerät aufhängen
b
Vorsicht!
Möglicher Schaden durch unsachgemäße
Befestigungselemente!
Bei unsachgemäßer Befestigung des Elektro-
Warmwasserspeichers kann es zu Sachschä-
den und Funktionsstörungen kommen.
> Wählen sie die Befestigungsele-
mente (Schrauben, Dübel usw.) entspre-
chend dem Gewicht des Elektro-Warmwas-
serspeichers und der Wandbeschaffenheit
aus.
> Der Elektro-Warmwasserspeicher darf nur in einer
senkrechten Anordnung an einer lotrechten Wand
montiert werden.

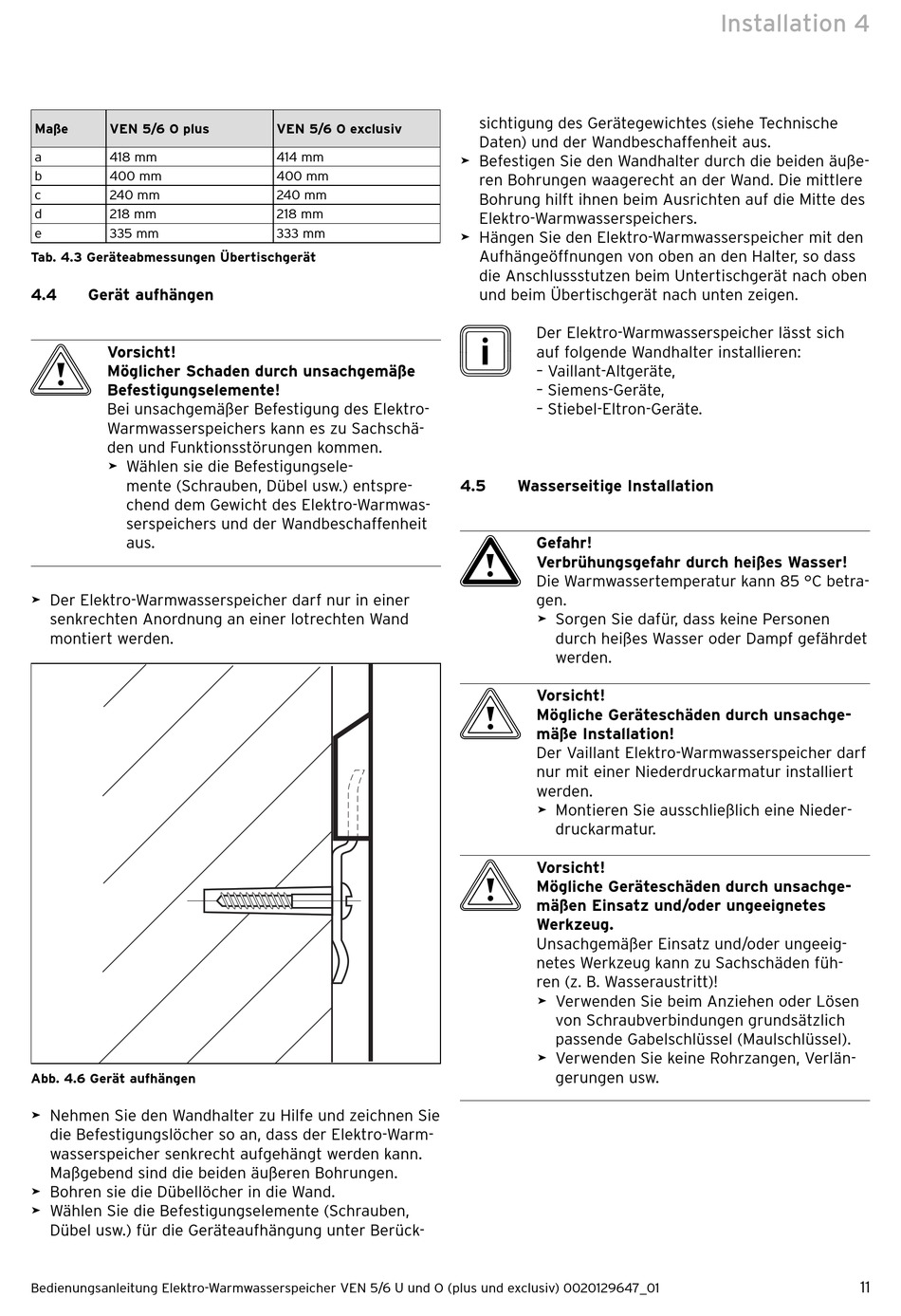

Abb. 4.6 Gerät aufhängen
> Nehmen Sie den Wandhalter zu Hilfe und zeichnen Sie
die Befestigungslöcher so an, dass der Elektro-Warm-
wasserspeicher senkrecht aufgehängt werden kann.
Maßgebend sind die beiden äußeren Bohrungen.
> Bohren sie die Dübellöcher in die Wand.
> Wählen Sie die Befestigungselemente (Schrauben,
Dübel usw.) für die Geräteaufhängung unter Berück-
Bedienungsanleitung Elektro-Warmwasserspeicher VEN 5/6 U und O (plus und exclusiv) 0020129647_01
VEN 5/6 O exclusiv
414 mm
400 mm
240 mm
218 mm
333 mm
sichtigung des Gerätegewichtes (siehe Technische
Daten) und der Wandbeschaffenheit aus.
> Befestigen Sie den Wandhalter durch die beiden äuße-
ren Bohrungen waagerecht an der Wand. Die mittlere
Bohrung hilft ihnen beim Ausrichten auf die Mitte des
Elektro-Warmwasserspeichers.
> Hängen Sie den Elektro-Warmwasserspeicher mit den
Aufhängeöffnungen von oben an den Halter, so dass
die Anschlussstutzen beim Untertischgerät nach oben
und beim Übertischgerät nach unten zeigen.
i
Der Elektro-Warmwasserspeicher lässt sich
auf folgende Wandhalter installieren:
– Vaillant-Altgeräte,
– Siemens-Geräte,
– Stiebel-Eltron-Geräte.
4.5
Wasserseitige Installation
a
Gefahr!
Verbrühungsgefahr durch heißes Wasser!
Die Warmwassertemperatur kann 85 °C betra-
gen.
> Sorgen Sie dafür, dass keine Personen
durch heißes Wasser oder Dampf gefährdet
werden.
b
Vorsicht!
Mögliche Geräteschäden durch unsachge-
mäße Installation!
Der Vaillant Elektro-Warmwasserspeicher darf
nur mit einer Niederdruckarmatur installiert
werden.
> Montieren Sie ausschließlich eine Nieder-
druckarmatur.
b
Vorsicht!
Mögliche Geräteschäden durch unsachge-
mäßen Einsatz und/oder ungeeignetes
Werkzeug.
Unsachgemäßer Einsatz und/oder ungeeig-
netes Werkzeug kann zu Sachschäden füh-
ren (z. B. Wasser austritt)!
> Verwenden Sie beim Anziehen oder Lösen
von Schraubverbindungen grundsätzlich
passende Gabelschlüssel (Maulschlüssel).
> Verwenden Sie keine Rohrzangen, Verlän-
gerungen usw.
Installation 4
11
