Arbeiten zur Störungssuche und -beseitigung
4.5 Abgastemperaturwächter prüfen
(nur bei U004 und U104)
Steckverbindung (Abb. 7, Pos. 1) des Kabels zum Abgas-
sensor lösen. Dabei darauf achten, dass das Kabel Masse
nicht berührt.
Abgassensor (Abb. 7, Pos. 2) abkühlen lassen (Schalt-
temperatur 70° C).
Abgassensor auf Durchgang prüfen. Wenn kein
Durchgang messbar ist, ist der Abgassensor defekt.
Ist der Abgassensor in Ordnung, Steckverbindung
zusammenstecken.
4.6 Abgastemperaturwächter tauschen
(nur bei U004 und U104)
Halterung (Abb. 8, Pos. 1) der Strömungssicherung
abschrauben.
Kabelstecker (Abb. 8, Pos. 2) am Abgassensor (Abb. 8,
Pos. 3) abziehen.
Beide Schrauben (Abb. 8, Pos. 4) lösen.
Abgassensor herausnehmen und durch neuen ersetzen.
Beide Schrauben wieder einschrauben.
Kabelstecker aufstecken.
Halterung anschrauben.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Serviceanleitung Gas-Umlaufwasserheizer Logamax U002/U004/U102/U104 • Ausgabe 12/2002
2
1

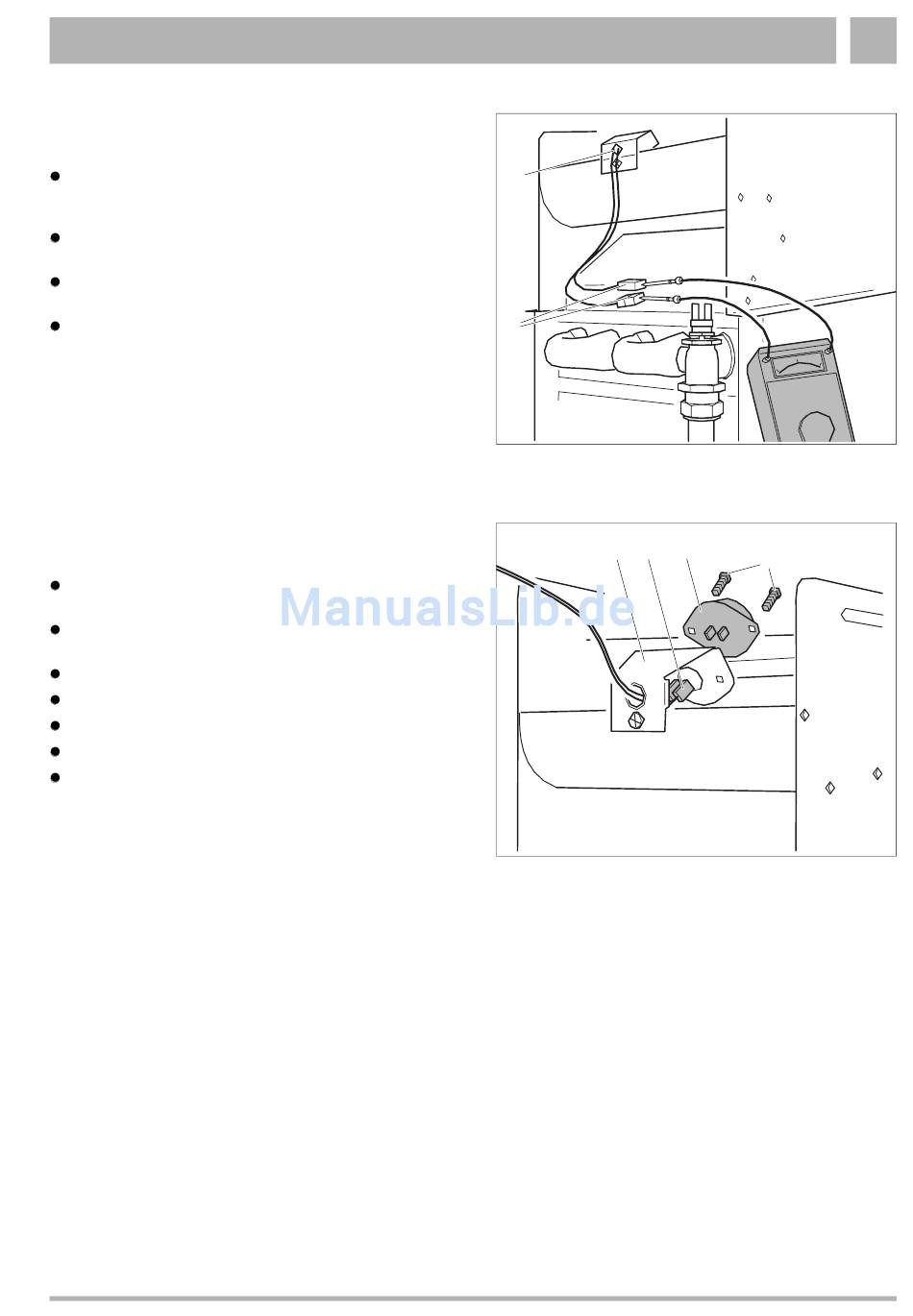

Abb. 7 Abgassensor prüfen
1 2
Abb. 8 Abgassensor tauschen
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
3
4
4
25
