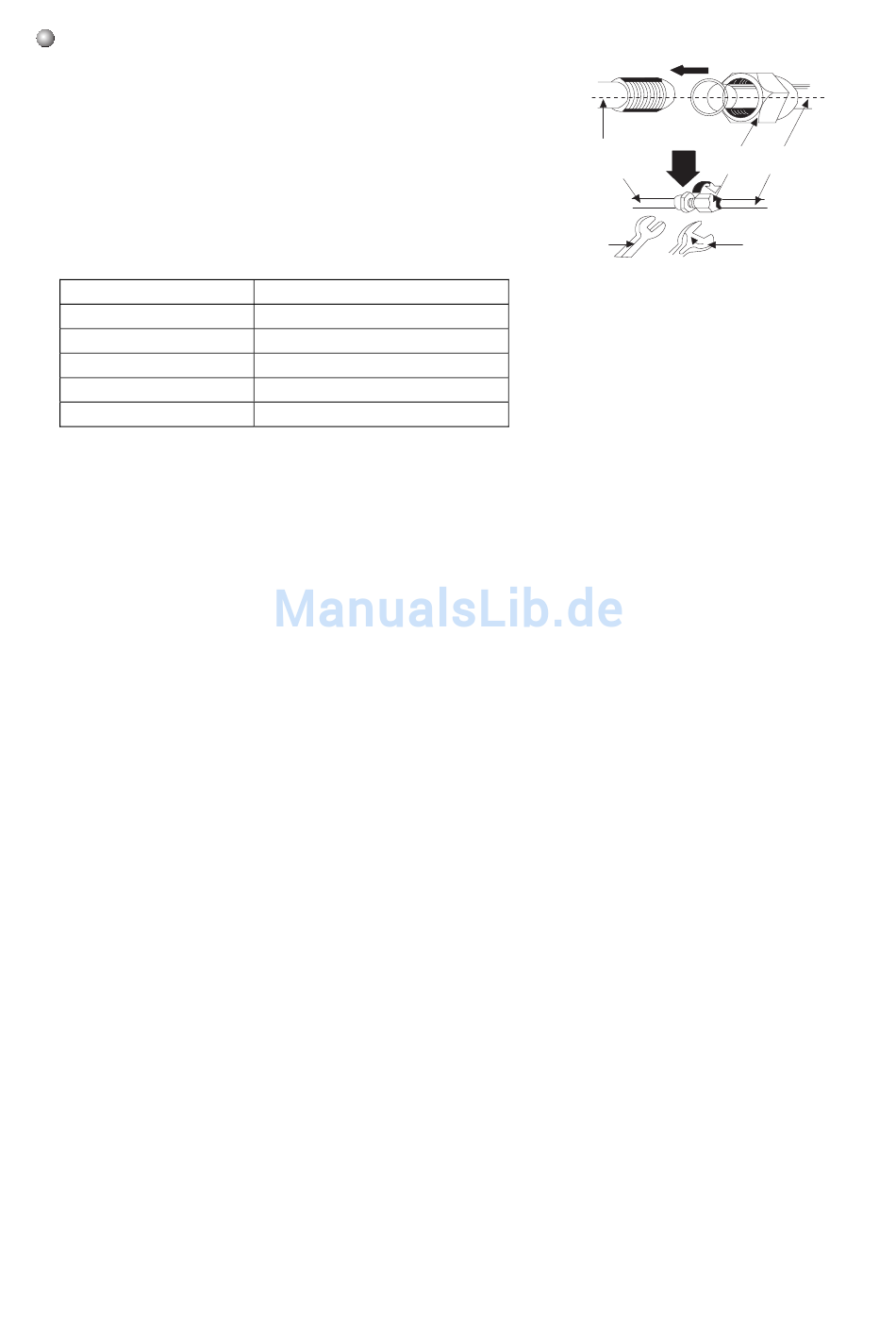

Installation des Verbindungsrohres
1. Das Anschlussstück mittig auf das jeweilige Ven-
til setzen.
2. Die Mutter von Hand anschrauben und dann mit
einem Schlüssel und Drehmomentschlüssel an-
ziehen. Die Mutter nicht zu fest anziehen, das es
sonst zu ihrer Beschädigung kommen kann. Hal-
ten Sie die Angaben in der nachfolgenden Tabel-
le ein.
Sechskantmutter
Ø 6
Ø 9,52
Ø 12
Ø 16
Ø 19
Hinweis:
• Die Verbindungsrohre zuerst am Innengerät, dann am Außengerät anschließen.
• Bei der Rohrbiegung darauf achten, dass die Rohre nicht beschädigt werden.
• Wenn der Anziehdrehmoment zu groß sein wird, kann es zu einem Leck kommen.
Anziehdrehmoment (Nm)
15–20
31–35
50–55
60–65
70–75
– 22 –
Rohr des In-
nengeräts
Schlüssel
Mutter Rohr
Drehmoment-
schlüssel
