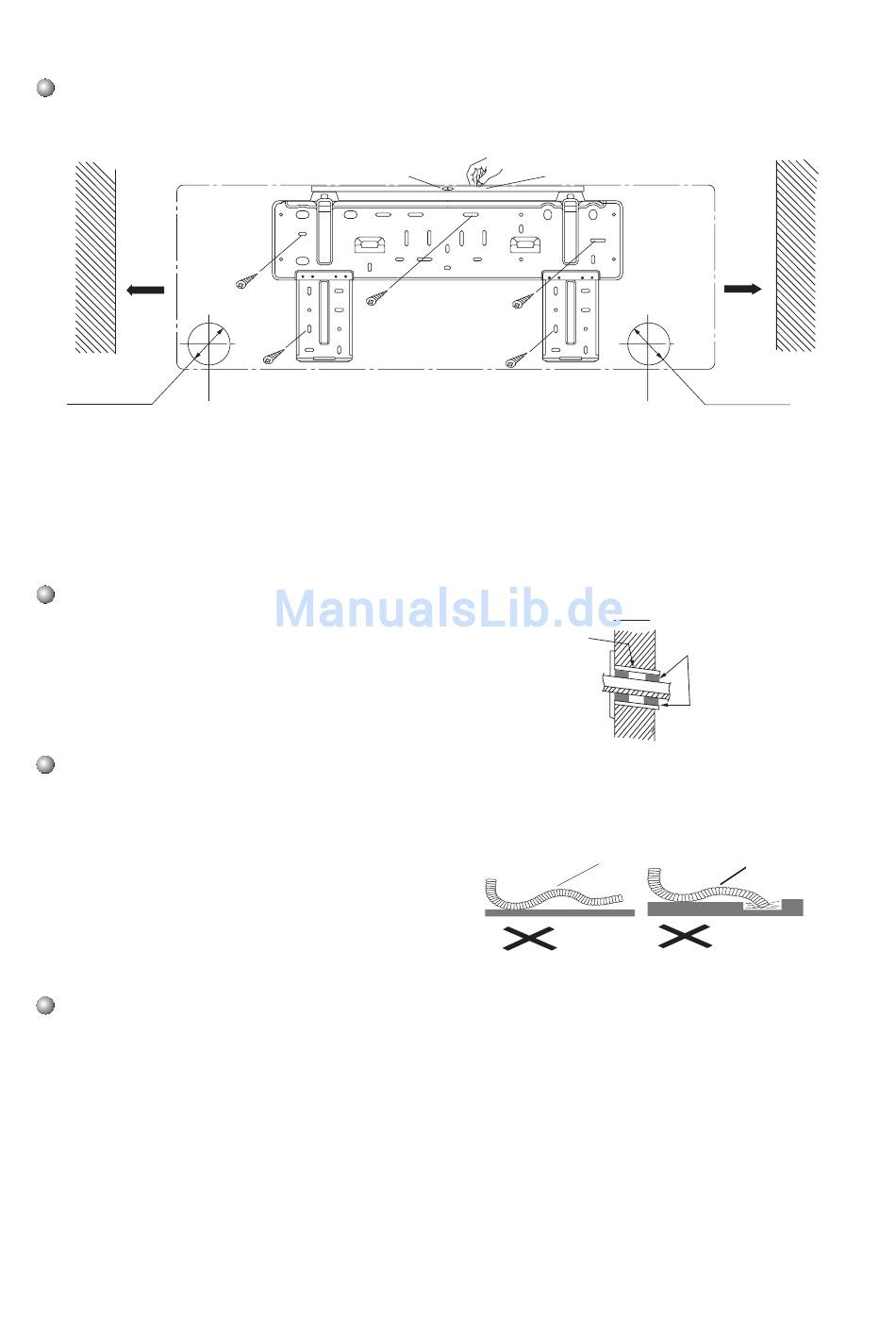

Installation des Innengerätes
Installation der Montageplatte
Wandabstand
min. 150 mm
Linke Bohrung
für Leitungsan-
schluss
1 Die Montageplatte muss horizontal montiert werden. Bei Wasserabfluss links sollte die-
se Seite der Montageplatte etwas tiefer angebracht werden als die rechte Seite.
2. Befestigen Sie die Montageplatte an den ausgewählten Ort.
3. Vergewissern Sie sich, dass die Montageplatte so fixiert ist, damit diese ein Gewicht
von 60 kg halten kann. Das Gewicht sollte gleichmäßig auf die einzelnen Schrauben
verteilt sein.
Wandloch bohren
1. Das Loch leicht schräg nach unten durch
die Wand nach außen bohren.
2. Die Schutzhülse in das Loch schieben, um
Beschädigungen an Verbindungsleitung
oder Kabel zu vermeiden.
Installation des Abwasserschlauchel
1. Damit das Wasser gut abfließen kann,
sollte der Abwasserschlauch eine geeig-
nete Neigung haben.
2. Wasserschlauch nicht straff ziehen und
knicken. Das Schlauchende nicht in Was-
ser tauchen.
3. Führt der Abwasserschlauch lange durch
den Innenraum, muss er isoliert werden.
Anschließen der Stromkabel
1. Die Frontabdeckung nach oben öffnen.
2. Die Befestigungsschraube abschrauben und die Abdeckung der Anschlussplatte he-
rausnehmen.
3. Das Stromanschlusskabel von hinten in das Innengerät einschieben.
4. Alle Leiter müssen nach dem am Gerät befestigten Schaltplan angeschlossen werden.
5. Die Abdeckplatte wieder zuschrauben, damit das Kabel gut befestigt ist.
6. Die Frontabdeckung schließen.
7. Bei den Modellen mit Kühlung und Heizung das Steuerkabel an das Innengerät an-
schließen und mit einer Klemme im Unterteil des Gerätes befestigen.
Wasserwaage
Mitte
Abb. 1
Innenseite
Schutzhülse
– 20 –
Wandabstand
min. 150 mm
Rechte Bohrung
für Leitungsan-
schluss
Außenseite
Dichtung
gezerrt
geknickt
ins Wasser ge-
tauchtes Ende
