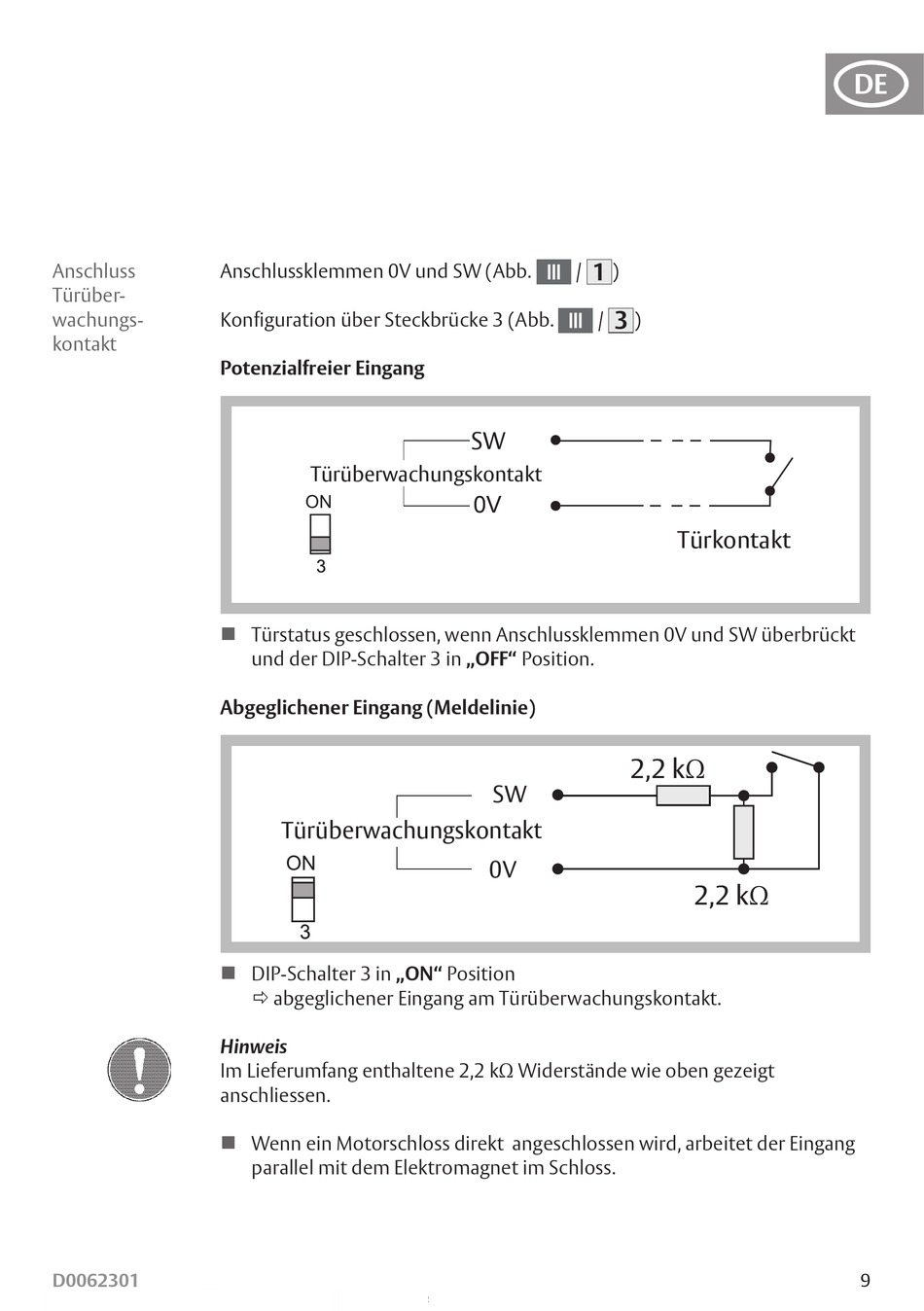

Anschluss
Anschlussklemmen 0V und SW (Abb.
Türüber-
wachungs-
Konfiguration über Steckbrücke 3 (Abb.
kontakt
Potenzialfreier Eingang
„
Abgeglichener Eingang (Meldelinie)
„
Hinweis
Im Lieferumfang enthaltene 2,2 kΩ Widerstände wie oben gezeigt
anschliessen.
„
D0062301
Türüberwachungskontakt
ON
Türstatus geschlossen, wenn Anschlussklemmen 0V und SW überbrückt
und der DIP-Schalter 3 in „OFF" Position.
Türüberwachungskontakt
ON
DIP-Schalter 3 in „ON" Position
abgeglichener Eingang am Türüberwachungskontakt.
Wenn ein Motorschloss direkt angeschlossen wird, arbeitet der Eingang
parallel mit dem Elektromagnet im Schloss.
1
/
)
3
/
)
SW
2,2 kΩ
SW
0V
Türkontakt
2,2 kΩ
9
