d) Aansluiting van de luidsprekers en de stroomvoorziening
Voertuigen die met een ISO-systeemstekker zijn uitgevoerd, kunnen bij een gelijke stekkerbezetting (vooraf
controleren!) rechtstreeks met de ISO-aansluitterminal worden verbonden. Bij een afwijkende stekkerbe-
zetting geschiedt de aansluiting via een voertuigspecifieke adapter, die in de handel verkrijgbaar is.

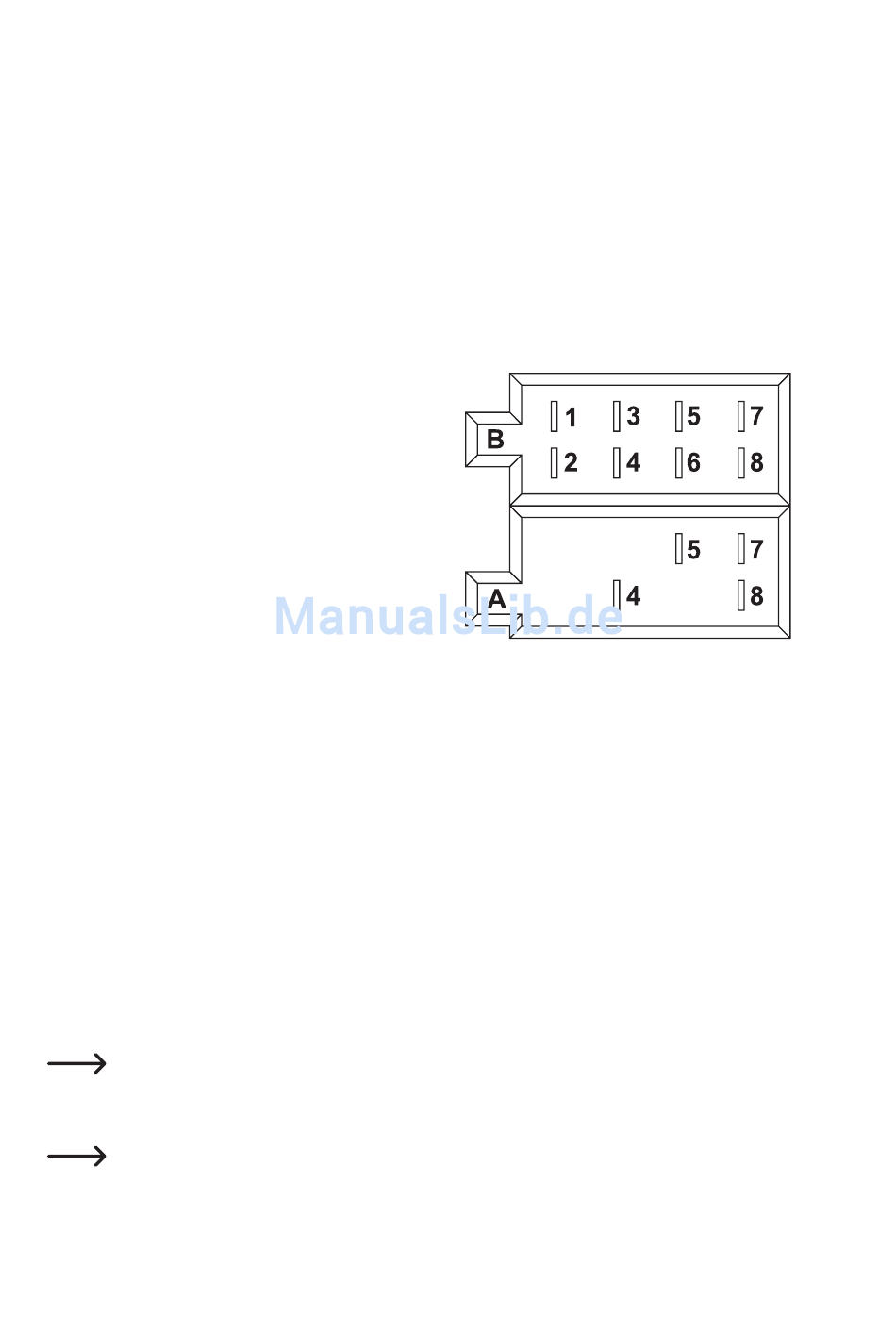

De contactbezetting van de ISO-aansluitbus van de autoradio wordt weergegeven op de volgende afbeel-
dingen. De betreffende bezetting van de systeemstekker van uw auto kunt u bij uw dealer navragen.
Systeemstekker B (luidsprekeraansluiting)
(1) Luidspreker rechtsachter (+)
(2) Luidspreker rechtsachter (-)
(3) Luidspreker rechtsvoor (+)
(4) Luidspreker rechtsvoor (-)
(5) Luidspreker linksvoor (+)
(6) Luidspreker linksvoor (-)
(7) Luidspreker linksachter (+)
(8) Luidspreker linksachter (-)
Systeemstekker A (stroomvoorziening)
(1) niet in gebruik
(2) niet in gebruik
(3) niet in gebruik
(4) continue stroom +12 V
(5) antennebesturingsuitgang
(6) niet in gebruik
(7) ontsteking +12 V
(8) massa
• De aansluiting continu stroom +12 V (4) moet met een kabel worden verbonden die ook bij uitgeschakeld
contact permanent +12 V levert (klem 30 van het boordnet). Deze aansluiting wordt gebruikt voor het
opslaan van de gebruikersinstellingen, de tijd, enz.
• De antennebesturingsuitgang (5) levert bij ingeschakeld apparaat een spanning van +12 V. Deze kabel
kan voor de stroomvoorziening van een elektrische antenne en als inschakelspanning voor een auto-
versterker gebruikt worden.
• De aansluiting contact +12 V (7) moet met een kabel worden verbonden die alleen bij ingeschakeld
contact +12 V levert (klem 15 van het boordnet).
Klem deze aansluiting niet op continu stroom, omdat anders bij een langere standtijd van het
voertuig de accu leeg kan raken.
• De aansluiting massa (8) wordt met de carrosserie van de auto verbonden.
Vanwege de steeds vaker toegepaste lijmtechniek resp. gelakte metalen onderdelen wordt het
elektrische geleidingsvermogen verminderd. Daarom is niet ieder metalen onderdeel geschikt
als massapunt.
