IV

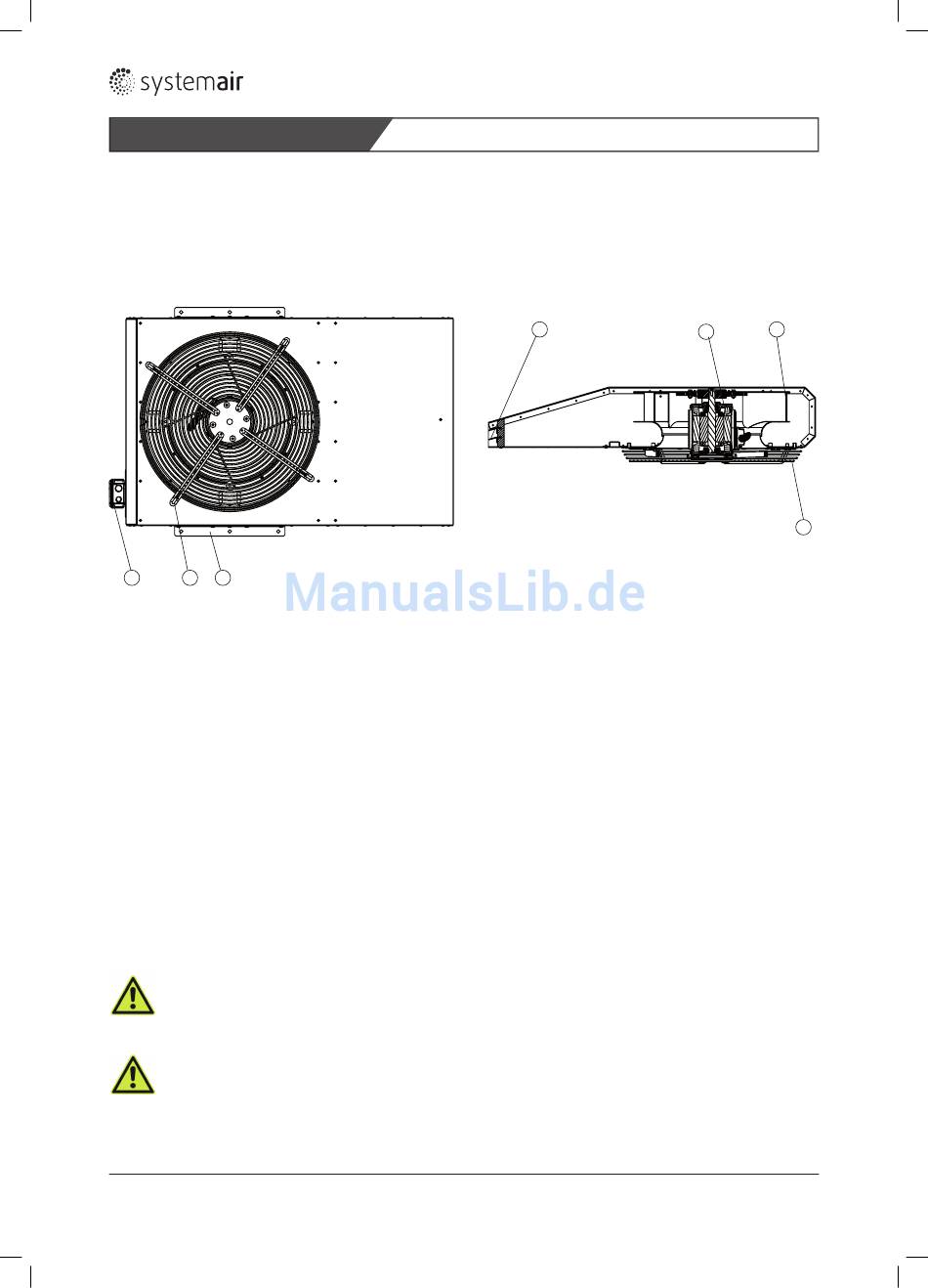

Induktions-Schublüfter im Kompakt Gehäuse, mit eingebautem Hochleistungs-Radialventilator direkt getrieben mit inte-
griertem Reparaturschalter (optional). Geeignet zur waagrechten Montage. Alle Stahlteile der Ventilatoren und Zubehör
sind komplett in feuerverzinkter Ausführung gefertigt. Hierdurch wird größtmöglichster Schutz gegen Korrosion garantiert.
Drehstrommotoren nach IEC-Norm, ISO-Klasse H, Schutzart IP55. Systemair Induktions-Ventilatoren sind nach EN 12101-3
bei der LGAI, Barcelona geprüft.
03 06 07
Pos. 01 Integrierter Defl ektor
Pos. 02 Schutzgitter
Pos. 01 Leitvorrichtung
Pos. 03 Klemmkasten
Pos. 02 Schutzgitter
Pos. 04 Laufrad
Pos. 03 Klemmkasten
Pos. 04 Laufrad
8

Betriebsart

Der Ventilator kann im Dauerbetrieb bei einer maximalen Umgebungstemperaturen von –20°C bis 55 °C sowie einer ma-
ximalen Fördermedientemperatur von 55 °C betrieben werden. Brandgasventilatoren (B) F300 (300°/120 Min.) und (F)
F400 (400°C/120 Min.) können dauerhaft mit einer maximalen Fördermitteltemperatur von 55°C betrieben werden. Die
maximale Fördermitteltemperatur für 120 Min. beträgt 300°C bzw. 400°C.
Für den Betrieb des Motors ist die gestempelte Normalfrequenz einzuhalten.
9

Abnahme

Vor Übergabe des Ventilators an den Kunden erfolgt beim Hersteller ein Probelauf.
Die Abnahme des Systems wird dokumentiert.
10

Transport, Lagerung, Montage

Gefahr!
Verletzungsgefahr durch Abstürzen des Ventilators!
Verwenden Sie geeignete Hebezeuge und Befestigungsvorrichtungen!
Halten Sie sich nicht unter der Last auf!
Achtung!
Risiko der Beschädigung des Ventilators oder von Teilen!
Transportieren Sie die Geräte nicht am Anschlusskabel, am Klemmkasten, am Laufrad, Schutzgitter oder an der
Einströmdüse! Verwenden Sie geeignete Hebezeuge und Befestigungsvorrichtungen!
Jet Ventilatoren
Pos. 05 Motor
Pos. 06 Motortrageplatte
Pos. 05 Motor
Pos. 07 Montagebefestigung
Pos. 06 Motortrageplatte
Pos. 07 Montagebefestigung
Betriebsart
01
05
04
02
11
