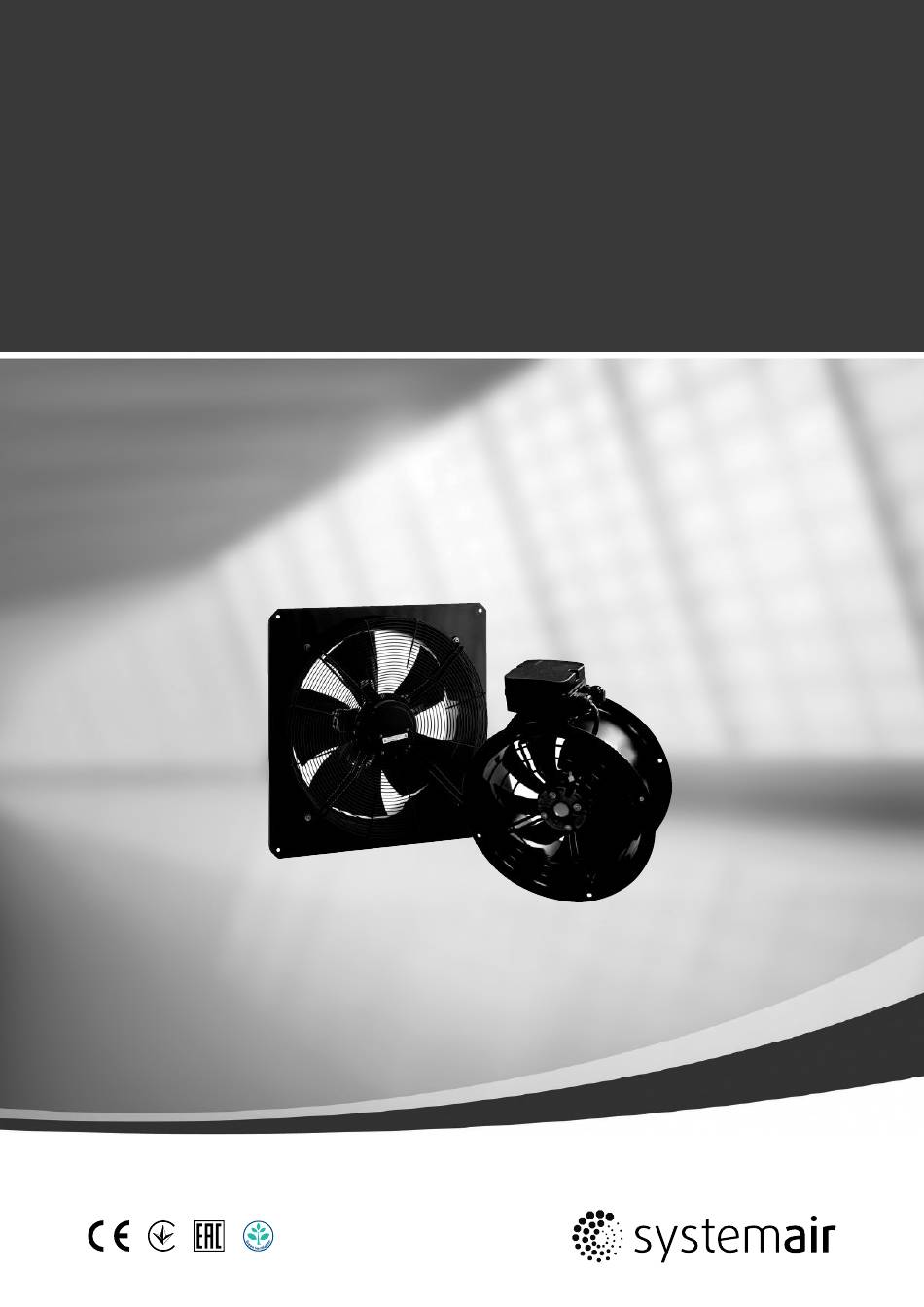

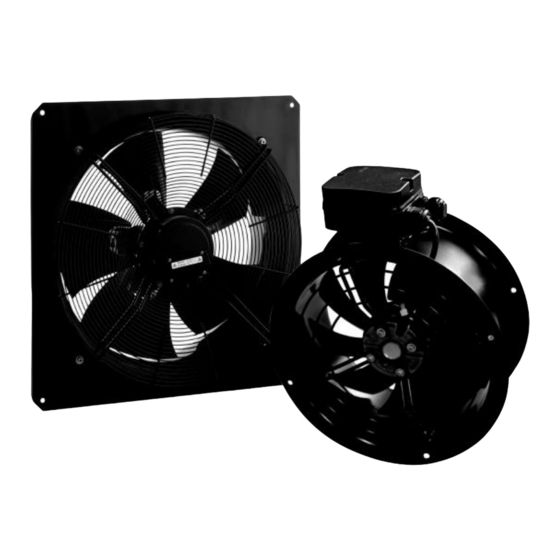

- Seite 1 Axial Fans AW, AR Montage- und Betriebsanleitung Aus dem Englischen übersetztes Dokument | ·...
- Seite 2 © Copyright Systemair AB Alle Rechte vorbehalten E&OE Systemair AB behält sich das Recht vor, seine Produkte ohne Vorankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Informationen .........1 11 Fehlersuche/Fehlerbehebung/Wartung/ Reparatur ............ 13 Hinweissymbole ........1 1.1.1 Anleitungssymbole .....1 11.1 Sicherheitshinweise ......13 Wichtige Sicherheitshinweise......1 11.2 Fehlersuche ........13 11.3 Wartung..........15 Personal..........1 11.4 Ersatzteile .......... 15 Persönliche Schutzausrüstung ....2 12 Reinigung ............ 16 Die 5 Sicherheitsregeln bei Arbeiten in und an elektrischen Anlagen.....2 12.1 Sicherheitshinweise ...... -
Seite 5: Allgemeine Informationen
Allgemeine Informationen | Allgemeine Informationen Hinweissymbole Gefahr Vorsicht Unmittelbare Gefährdung Gefährdung mit geringem Risiko Die Nichtbeachtung des Warnhinweises führt Die Nichtbeachtung des Warnhinweises kann zu unmittelbar zum Tod oder zu schweren mittelschweren Verletzungen führen. Verletzungen. Warnung Wichtig Potenzielle Gefahr Gefahr mit Risiko für Sachbeschädigungen Die Nichtbeachtung des Warnhinweises kann zum Die Nichtbeachtung des Warnhinweises kann zu Tod oder zu schweren Verletzungen führen. -
Seite 6: Persönliche Schutzausrüstung
Absprache mit Systemair. Hinweis! Der Betreiber hat sicherzustellen, dass das Personal in die Bedienung unterwiesen wurde und die Betriebsanleitung verstanden hat. Bei Unklarheiten wenden Sie sich bitte an Systemair oder an unsere Vertreter. Persönliche Schutzausrüstung Bei jeglichen Arbeiten im Umfeld des Ventilators ist die Schutzausrüstung zu tragen. -
Seite 7: Lieferung
Beschreibung | ♦ Niemals unter schwebende Last treten. ♦ Es ist sicherzustellen, dass sich niemand unter einer schwebende Last befindet. Lieferung Jeder Ventilator verlässt unser Werk in elektrisch und mechanisch einwandfreiem Zustand. Es wird empfohlen, den Ven- tilator bis zur Montagestelle original verpackt zu transportieren. Lieferung prüfen ♦... -
Seite 8: Bestimmungsgemäße Verwendung
Die Motordaten befinden sich auf dem Typenschild des Motors oder in der technischen Dokumentation des Motorenherstellers. Bestimmungsgemäße Verwendung • Die Systemair Axialventilatoren der Baureihen AR and AW sind ausschließlich als Einbaugerät für das Fördern von Luft, entsprechend den technischen Daten, konstruiert. Bestimmungswidrige Verwendung Eine unsachgemäße Verwendung liegt hauptsächlich dann vor, wenn der Ventilator anders als beschrieben genutzt... -
Seite 9: Typenschild Und Typenschlüssel
Typenschild und Typenschlüssel | Typenschild und Typenschlüssel Typenbezeichnung Spannung/Frequenz/ Stromstärke/Leistung/Drehzahl Kapazität/ Kondensatorspannung* Feuchtigkeitsschutz* Isolationsklasse Zertifizierungen Artikelnr.: * Nicht bei jedem Gerät verfügbar Tabelle 2 Typenschlüssel Version mit großem Motor Normale Motorversion Motortyp Elektronisch kommutiert/1-phasig oder 3-phasig 2-polig/regelbar über Frequenzumrichter/1-phasig 4-polig/regelbar über Frequenzumrichter/1-phasig 6-polig/regelbar über Frequenzumrichter/1-phasig 4-polig/spannungsregelbar/3-phasig 6-polig/spannungsregelbar/3-phasig... -
Seite 10: Installation
| Installation Installation Sicherheitshinweise Warnhinweis: Stoßgefahr durch herabfallenden Ventilator oder Ventilatorteile. ♦ Überprüfen Sie vor der Installation die Oberfläche auf Tragfähigkeit. ♦ Berücksichtigen Sie bei der Auswahl der Hebeausrüstung und der Befestigungsteile alle statischen und dynamischen Lasten. Allgemeine Sicherheitshinweise ♦ Die Installation darf nur von entsprechend qualifizierten Personen ausgeführt werden, Einzelheiten, s. Tabelle 1 Qua- lifikation, Seite 2. -
Seite 11: Elektrischer Anschluss
Elektrischer Anschluss | Elektrischer Anschluss Sicherheitshinweise Gefahr: Elektrische Ladung am Gerät Gefahr: Elektrische Spannung am Gerät Lebensgefahr durch elektrischen Schlag Lebensgefahr durch elektrischen Schlag ♦ Stellen Sie sich auf eine Gummimatte, wenn Sie am ♦ Bringen Sie immer zuerst einen Schutzleiter an. elektrisch geladenen Gerät arbeiten. - Seite 12 | Elektrischer Anschluss Tabelle 3 Beschreibung des elektrischen Anschlusses der folgenden Ventilatoren: AW 200 EC sileo (#35854), AW 250 EC sileo (#35855), AW 300 EC sileo (#35857), AW 350 EC sileo (#35859)AW 400 EC sileo (#35860), AW 450 EC sileo (#35863) Leitung Funktion/Belegung Anschluss...
- Seite 13 Elektrischer Anschluss | Tabelle 4 Beschreibung des elektrischen Anschlusses der folgenden Ventilatoren: AW 500 EC sileo (#35865), AW 500D EC (#35866), AW 560D EC sileo (#35867) Leitung Funktion/Belegung Anschluss Schutzleiter Spannungsversorgung, Spannungsbereich s. Typenschild Spannungsversorgung, Spannungsbereich s. Typenschild 1, 2* N, L* Statusrelais, Öffner bei Fehler Statusrelais, Wechselkontakt, gemeinsamer Anschuss (2 A, max.
-
Seite 14: Schutzerdungsleiter
| Elektrischer Anschluss Tabelle 5 Beschreibung des elektrischen Anschlusses der folgenden Ventilatoren: AW 630D EC sileo (#35872), AW 710D-L EC sileo (#35876), AW 800D EC sileo (#35879), AW 1000D EC sileo (#35899) Leitung Funktion/Belegung Anschluss Schutzleiter Spannungsversorgung, Spannungsbereich s. Typenschild Statusrelais, Öffner bei Fehler Statusrelais, Wechselkontakt, gemeinsamer Anschuss (2 A, max. -
Seite 15: Fi-Schutzschalter
Elektrischer Anschluss | FI-Schutzschalter Für den Einsatz in Wechselstromsystemen mit 50/60 Hz sind in Verbindung mit elektronischen Geräten wie EC-Moto- ren, Frequenzumrichtern oder unterbrechungsfreien Stromversorgungen (USV) allstromsensitive Fehlerstromschutz- schalter erforderlich. Motorschutz Hinweis! Ventilatoren mit EC-Motor erfordern keinen zusätzlichen Motorschutz. Der Motorschutz ist in die Motorelektronik integriert. -
Seite 16: Inbetriebnahme
| Inbetriebnahme Inbetriebnahme Nur bei korrekt durchgeführter Inbetriebnahme und einem schriftlichen Nachweis hierfür besteht der Anspruch auf Gewährleistung. Es wird empfohlen, das Inbetriebnahmeprotokoll auszufüllen 15 Inbetriebnahmeprotokoll, Seite 17. Sicherheitshinweise ♦ Die Inbetriebnahme darf nur von entsprechend qualifizierten Personen ausgeführt werden, Einzelheiten, s. Tabelle 1 Qualifikation, Seite 2. -
Seite 17: Voraussetzungen
11.2 Fehlersuche Tabelle 6 Fehlersuche Störung Mögliche Ursachen Abhilfe Wenn möglich durch ein Fachunternehmen nachwuchten. Laufrad hat Unwucht Ansonsten wenden Sie sich bitte an Systemair. Verschmutzung des Laufrads Sorgfältig reinigen, nachwuchten Materialzersetzung am Laufrad Systemair kontaktieren aufgrund aggressiver Fördermedien. Ventilator läuft unruhig Drehrichtung wenn möglich ändern. - Seite 18 Prüfen, ob der richtige Ventilator für die Anwendung Elektronik/Motor Motorüberlastung verwendet wird. überhitzt Prüfen, ob der richtige Ventilator für die Anwendung Umgebungstemperatur zu hoch verwendet wird. Hinweis! Bei allen anderen Schäden/Fehlern wenden Sie sich bitte an Systemair. Defekte, sicherheitsrelevante Ventilatoren (Ex- und Entrauchungsanwendung) müssen komplett ausgetauscht werden.
-
Seite 19: Wartung
Die flexiblen Verbinder auf Beschädigung prüfen. Siehe normale Betriebsbedingungen Hinweis! Bei allen anderen Schäden/Fehlern wenden Sie sich bitte an Systemair. Defekte, sicherheitsrelevante Ventilatoren (Ex- und Entrauchungsanwendung) müssen komplett ausgetauscht werden. 11.4 Ersatzteile ♦ Verwenden Sie nur Originalersatzteile von Systemair! ♦ Geben Sie bei einer Ersatzteilbestellung die Seriennummer des Ventilators an. Diese ist auf dem Typenschild... -
Seite 20: Reinigung
| Reinigung Reinigung 12.1 Sicherheitshinweise ♦ Die Reinigung darf nur von entsprechend qualifizierten Personen ausgeführt werden, Einzelheiten s. Tabelle 1 Quali- fikation, Seite 2. ♦ Bei jeglichen Arbeiten im Umfeld des Ventilators ist die Schutzausrüstung zu tragen, s. 2.2 Persönliche Schutzausrü- stung, Seite 2. -
Seite 21: Inbetriebnahmeprotokoll
Inbetriebnahmeprotokoll | Inbetriebnahmeprotokoll Nur bei korrekt durchgeführter Inbetriebnahme und einem schriftlichen Nachweis hierfür besteht der Anspruch auf Gewährleistung. Ventilator Beschreibung: Artikel-Nr.: Produktionsauftragsnr.: Installateur Firma: Ansprechpartner: Firmenadresse: Tel.-Nr.: E-Mail: Betreiber (Installationsort) Firma: Ansprechpartner: Firmenadresse: Tel.-Nr.: E-Mail: Nein Anschlussart □ □ Direkt am Netz □... -
Seite 22: Eg-Konformitätserklärung
□ □ Inbetriebnahme des Ventilators erfolgreich? Datum, Unterschrift Installateur Datum, Unterschrift Betreiber EG-Konformitätserklärung Der Hersteller: Systemair GmbH Seehöfer Straße 45 97944 Boxberg Deutschland Produktbezeichnung: Axialventilatoren Typenbezeichnung: AXC; AXC (K); AXC (B); AXC (F); AXC-G; AXC (B)-G; AXC-P; AXC (B)-P; AXC-E; AXC-EK;... - Seite 24 Systemair GmbH Seehöfer Str. 45 97944 Boxberg Germany Tel.: +49 (0)7930/9272-0 Fax: +49 (0)7930/9273-92 info@systemair.de www.systemair.de...
