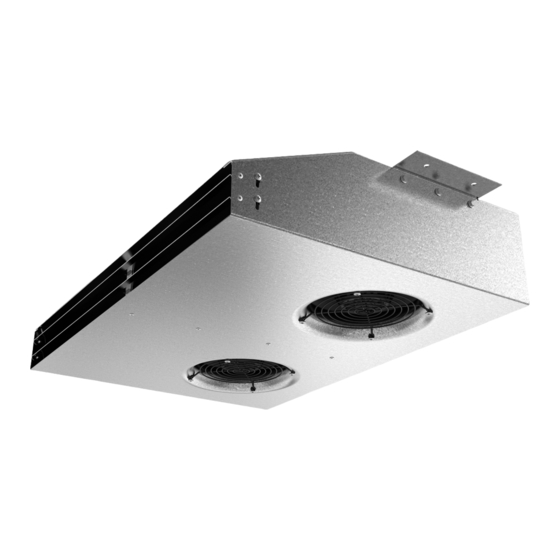

SystemAir IV Smart EC Montage- Und Betriebsanleitung
Jet fan
Verwandte Anleitungen für SystemAir IV Smart EC
Inhaltszusammenfassung für SystemAir IV Smart EC
- Seite 26 Montage- und Betriebsanleitung © Copyright Systemair AB Alle Rechte vorbehalten E&OE Systemair AB behält sich das Recht vor, seine Produkte ohne Vorankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. | 002...
- Seite 27 Motorschutz........40 Lagerung..........31 Inbetriebnahme ..........40 Beschreibung IV Smart ........32 Sicherheitshinweise ......40 IV Smart EC ausgestattet mit EC- Voraussetzungen ......... 40 Motor ..........32 Inbetriebnahmeprotokoll......41 IV Smart AC ausgestattet mit AC- Tests vor der Aktivierung ....... 41 Motor ..........
- Seite 28 Inhaltsver- zeichnis 11.3.3 Verhalten bei CO-Alarm und Fehlerbehandlung ....44 11.4 Wartung..........45 11.5 Ersatzteile .......... 45 12 Reinigung ............ 45 12.1 Sicherheitshinweise ......45 12.2 Vorgehensweise ........46 13 Demontage/Ausbau ........46 14 Entsorgung ..........46 15 EG-Konformitätserklärung ....... 47 16 Inbetriebnahmeprotokoll.........
-
Seite 29: Allgemeine Hinweise
Allgemeine Hinweise | Allgemeine Hinweise Hinweissymbole Gefahr Unmittelbare Gefährdung Die Nichtbeachtung des Warnhinweises führt unmittelbar zum Tod oder zu schweren Verletzungen. Warnung Potenzielle Gefahr Die Nichtbeachtung des Warnhinweises kann zum Tod oder zu schweren Verletzungen führen. Vorsicht Gefährdung mit geringem Risiko Die Nichtbeachtung des Warnhinweises kann zu mittelschweren Verletzungen führen. -
Seite 30: Personal
Entrauchungsventilatoren und EX-Ventilatoren nur in Absprache mit Systemair. Hinweis! Der Betreiber hat sicherzustellen, dass das Personal in die Bedienung unterwiesen wurde und die Betriebsanleitung verstanden hat. Bei Unklarheiten wenden Sie sich bitte an Systemair oder an unsere Vertreter. Persönliche Schutzausrüstung Bei jeglichen Arbeiten im Umfeld des Ventilators ist die Schutzausrüstung zu tragen. -
Seite 31: Lieferung
Lieferung, Transport, Lagerung | Warnhinweis: Schwebenden Lasten ♦ Bei jeglichen Arbeiten im Umfeld des Ventilators ist die Schutzausrüstung zu tragen, s. 2.2 Persönliche Schutzausrü- stung, Seite 30. ♦ Niemals unter schwebende Last treten. ♦ Es ist sicherzustellen, dass sich niemand unter einer schwebende Last befindet. Lieferung Jeder Ventilator verlässt unser Werk in elektrisch und mechanisch einwandfreiem Zustand. -
Seite 32: Beschreibung Iv Smart
Die Ventilatoren werden über zwei AC-Motoren angetrieben. Alle Motoren sind für 50/60 Hz geeignet.. IV Smart EC—CO — ausgestattet mit Kohlenmonoxid-Steuerung Die Ventilatoren werden über zwei EC-Motoren angetrieben (s. 5.1 IV Smart EC ausgestattet mit EC-Motor, Seite 32). Ventilator und Steuerung sind vorinstalliert und betriebsbereit. -
Seite 33: Abmessungen
• IV Smart AC: Temperaturbereich [°C] geförderte Luft = -25 bis 55 • IV Smart EC: Temperaturbereich [°C] geförderte Luft = -25 bis 55 • IV Smart EC CO: Temperaturbereich [°C] geförderte Luft = -20 bis 40 • Spannung/Strom/Schutzklasse/Gewicht/Rotordurchmesser = siehe Typenschild •... -
Seite 34: Technische Ventilatordaten
Folgende Anwendungen sind bestimmungswidrig und gefährlich: • Fördern von explosiven und brennbaren Medien • Installation im Außenbereich • Fördern von aggressiven Medien • Betrieb in explosionsfähiger Umgebung 5.10 Klemmkästen IV Smart AC IV Smart EC IV Smart CO | 002... -
Seite 35: Typenschild Und Typenschlüssel
Typenschild und Typenschlüssel | Typenschild und Typenschlüssel IV Smart EC 230 V~ 2,6 A 50 Hz 0,35 kW IP54 2510 min ¹ 17kg INS.CL.B Serial.no: 84543/1002773290-001/20170131 Made in GERMANY Typbezeichnung Isolationsklasse Spannung/Stromstärke/Frequenz Artikelnummer/Produktionsnummer/Fertigungsdatum Eingangsspannung Zertifizierungen Schutzklasse/Drehzahl/Gewicht Tabelle 4 Typenschlüssel... -
Seite 36: Installation
| Installation Installation Warnhinweis: Stoßgefahr durch herabfallenden Ventilator oder Ventilatorteile. ♦ Überprüfen Sie vor der Installation die Oberfläche auf Tragfähigkeit. ♦ Berücksichtigen Sie bei der Auswahl der Hebeausrüstung und der Befestigungsteile alle statischen und dynamischen Lasten. Allgemeine Sicherheitshinweise ♦ Die Installation darf nur von entsprechend qualifizierten Personen ausgeführt werden, Einzelheiten, s. Tabelle 1 Qua- lifikation, Seite 30. -
Seite 37: Elektrischer Anschluss
Elektrischer Anschluss | Elektrischer Anschluss Sicherheitshinweise/Voraussetzungen Warnhinweis: Gefährdung durch elektrische Spannung! ♦ Die 5 Sicherheitsregeln sind einzuhalten, s. 2.3 Die 5 Sicherheitsregeln bei Arbeiten in und an elektrischen Anlagen, Seite 30. ♦ Verhindern Sie das Eindringen von Wasser in den Anschlusskasten. ♦... -
Seite 38: Anschlussplan Iv Smart Ec
| Elektrischer Anschluss 8.3.2 Anschlussplan IV Smart EC Kundenseite einstellbare Drehzahl max. Drehzahl 10 V –> n = max. 1 V –> n = min. <1 V –> 0 einstellbare Drehzahl über PWM 1...10 KHz einstellbare Drehzahl über Potentiometer 100 % PWM –> n = max 10 % PWM –>... -
Seite 39: Anschlussplan Iv Smart Ec-Co
Elektrischer Anschluss | 8.3.3 Anschlussplan IV Smart EC-CO Der Anschlussplan für IV Smart EC-CO ist nicht in diesem Dokument, jedoch in dieser Lieferung enthalten. Tabelle 5 Elektrische Anschlüsse Name Belegung Bezeichnung Beschreibung 1. L Spannungsver- Spannungsversorgung der Steuerung 2. N sorgung 3. -
Seite 40: Schutzerdungsleiter
| Inbetriebnahme der Ventilator mit Maximaldrehzahl, um die angestiegene CO-Konzentration in der Luft zu beseitigen. Die folgende Ta- belle enthält Angaben zu den Drehzahlvorgaben der Ventilatoren. Tabelle 6 Ventilatordrehzahlvorgabe CO-Konzentration Ventilatordrehzahlvorgabe Anmerkung CO < 15 ppm Ausschalthysterese 10 ppm Stillstand Ventilator CO = 15 ppm Drehzahl abhängig vom eingestellten 2 V…4 V (min.) -
Seite 41: Inbetriebnahmeprotokoll
• Es wird empfohlen, das Inbetriebnahmeprotokoll auszufüllen 16 Inbetriebnahmeprotokoll, Seite 48. • Das vollständige Inbetriebnahmeprotokoll ist an einem sicheren Ort aufzubewahren. Im Gewährleistungsfall kann das Inbetriebnahmeprotokoll von Systemair GmbH angefordert werden. Dieses Dokument kann auch in unserem Online-Katalog heruntergeladen werden. -
Seite 42: Aufwärmzeit
| Betrieb 9.7.2 Aufwärmzeit Nachdem die Versorgungsspannung anliegt, befindet sich die Steuerung für 6,5 Minuten in einer Aufwärmzeit. In dieser Zeit finden keine CO-Messung und auch keine CO-Alarmierung statt. Um eine Grundlüftung zu gewährleisten und even- tuell erhöhte CO-Konzentrationen in der Luft abzuführen, werden die Ventilatoren mit minimaler Drehzahl angesteuert. Die Aufwärmzeit wird benötigt um dem CO-Sensor genügend Zeit für die Aufwärmphase des CO-Messumformers zu geben. -
Seite 43: Fehlersuche/Wartung/Reparatur/Co-Alarm
Prüfen, ob der richtige Ventilator für die Anwendung verwendet wird. Umgebungstemperatur zu hoch Prüfen, ob der richtige Ventilator für die Anwendung verwendet wird. Hinweis! Bei allen anderen Schäden/Fehlern wenden Sie sich bitte an Systemair. Defekte Ventilatoren müssen komplett ausgetauscht werden. | 002... -
Seite 44: Alarm- Und Fehlerbehandlung Kohlenmonoxid-Steuerung
3. Falls der Alarm nach 24 Stunden wieder auslöst, wiederholen Sie Schritte 1 bis 2 und benachrichtigen Sie den Gas-Notdienst (die Rufnummer muss vorliegen), ggf. den zuständigen Gasinstallateur informieren. - Fehler Ventilator Systemair kontaktieren Fehler - Fehler Sensor | 002... -
Seite 45: Wartung
Prüfen Sie, dass die Anschlussklemmen und Kabelverschraubungen fest angezogen sind und keine sichtbaren Schäden/Defekte aufweisen Die flexiblen Verbinder auf Beschädigung prüfen. Hinweis! Bei Fragen wenden Sie sich bitte an Systemair. Defekte Ventilatoren müssen komplett ausgetauscht werden. 11.5 Ersatzteile ♦ Verwenden Sie nur Originalersatzteile von Systemair! ♦... -
Seite 46: Vorgehensweise
| Demontage/Ausbau ♦ Stellen Sie sicher, dass das Laufrad still steht. 12.2 Vorgehensweise Wichtig Für eine lange Einsatzdauer ist der Ventilator sauber zu halten. ♦ Installieren Sie eine Filterüberwachung. ♦ Verwenden Sie keine Stahlbürsten oder scharfkantigen Gegenstände. ♦ Verwenden Sie keinesfalls einen Hochdruckreiniger („Dampfstrahler“). ♦... -
Seite 47: Eg-Konformitätserklärung
EG-Konformitätserklärung | EG-Konformitätserklärung Der Hersteller: Systemair GmbH Seehöfer Straße 45 DE-97944 Boxberg Deutschland +49 (7930) 9272 - 553 Produktbezeichnung: Jet-Ventilatoren Typenbezeichnung: AJR; AJ8; AJR (B); AJ8 (B); AJ (F); AJR-TR; IV; IV smart; prioJet 2016 Ab Baujahr: Der Hersteller erklärt, dass die oben genannten Produkte in ihrer Bauweise und Konstruktion sowie der von uns vermarkteten Ausführung den nachstehend aufgeführten Harmonisierungsvorschriften entsprechen:... -
Seite 48: Inbetriebnahmeprotokoll
| Inbetriebnahmeprotokoll Inbetriebnahmeprotokoll Ventilator Beschreibung: Artikel-Nr.: Produktionsauftragsnr.: Installateur Firma: Ansprechpartner: Firmenadresse: Tel.-Nr.: E-Mail: Betreiber (Installationsort) Firma: Ansprechpartner: Firmenadresse: Tel.-Nr.: E-Mail: Nein Anschlussart □ □ Direkt am Netz □ □ 0-10 V Signal (EC-Motor) □ □ Über Schützsteuerung □ □ Transformator □... - Seite 49 Das vollständige Inbetriebnahmeprotokoll ist an einem sicheren Ort aufzubewahren. Im Gewährleistungsfall kann das Inbetriebnahmeprotokoll von Systemair GmbH angefordert werden. Dieses Dokument kann auch in unserem Online-Katalog heruntergeladen werden. Bei technischen Fragen kontaktieren Sie bitte den technischen Support von Systemair GmbH (Tel. +49 7930/9272 730). | 002...
