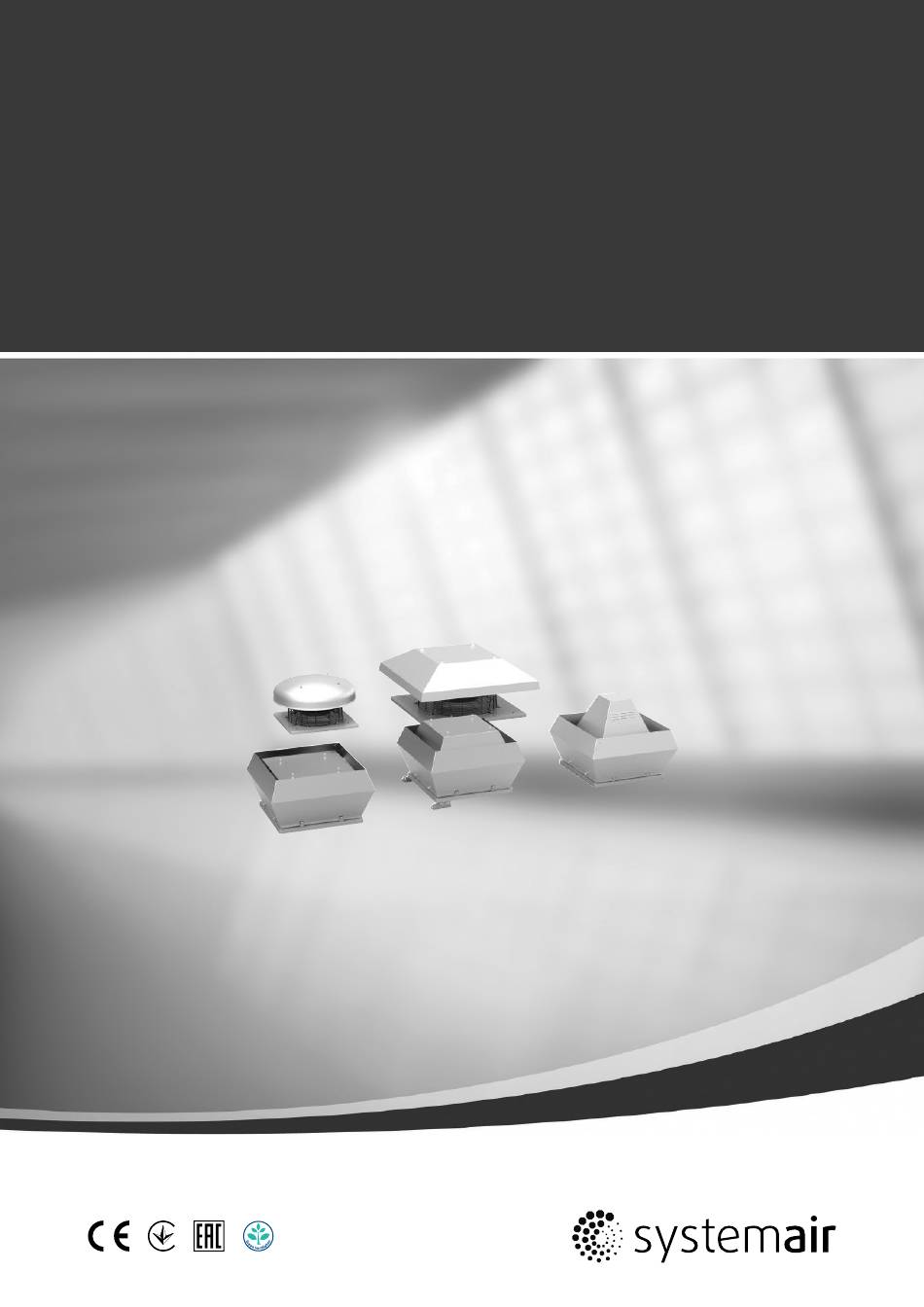

- Seite 1 Dachventilatoren DVN(I), DVS(I), DVC(I), DHS Montage- und Betriebsanleitung Aus dem Englischen übersetztes Dokument | · 004...
- Seite 2 © Copyright Systemair AB Alle Rechte vorbehalten E&OE Systemair AB behält sich das Recht vor, seine Produkte ohne Vorankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. | 004...
-
Seite 3: Inhaltsverzeichnis
Beschreibung ..........4 12.3 Wartung..........22 Dachventilatoren mit EC-Motor ....4 12.4 Ersatzteile .......... 22 Dachventilatoren mit AC-Motor ....4 13 Reinigung ............ 23 Beschreibung DVN/DVNI ......4 13.1 Sicherheitshinweise ......23 Beschreibung DVS/DVSI ......5 13.2 Vorgehensweise ........23 Beschreibung DVC/DVCI......6 14 Demontage/Ausbau ........23 Beschreibung DHS ........8... -
Seite 5: Allgemeine Informationen
Allgemeine Informationen | Allgemeine Informationen Hinweissymbole Gefahr Vorsicht Unmittelbare Gefährdung Gefährdung mit geringem Risiko Die Nichtbeachtung des Warnhinweises führt Die Nichtbeachtung des Warnhinweises kann zu unmittelbar zum Tod oder zu schweren mittelschweren Verletzungen führen. Verletzungen. Warnung Wichtig Potenzielle Gefahr Gefahr mit Risiko für Sachbeschädigungen Die Nichtbeachtung des Warnhinweises kann zum Die Nichtbeachtung des Warnhinweises kann zu Tod oder zu schweren Verletzungen führen. -
Seite 6: Persönliche Schutzausrüstung
Absprache mit Systemair. Hinweis! Der Betreiber hat sicherzustellen, dass das Personal in die Bedienung unterwiesen wurde und die Betriebsanleitung verstanden hat. Bei Unklarheiten wenden Sie sich bitte an Systemair oder an unsere Vertreter. Persönliche Schutzausrüstung Bei jeglichen Arbeiten im Umfeld des Ventilators ist die Schutzausrüstung zu tragen. -
Seite 7: Lieferung
Lieferung, Transport, Lagerung | ♦ Niemals unter schwebende Last treten. ♦ Es ist sicherzustellen, dass sich niemand unter einer schwebende Last befindet. Lieferung Jeder Ventilator verlässt unser Werk in elektrisch und mechanisch einwandfreiem Zustand. Es wird empfohlen, den Ven- tilator bis zur Montagestelle original verpackt zu transportieren. Lieferung prüfen ♦... -
Seite 8: Beschreibung
Geräte liegt im Bereich 200 und 277 V, bei dreiphasigen Geräten beträgt die Eingangsspannung 380 und 480 V. Alle Modelle verfügen über einen potenzialfreien Anschluss für die Fehlermeldung. Dachventilatoren mit AC-Motor Weitere Optionen zur Drehzahlregelung, s. 6 Typenschild und Typenschlüssel, Seite 10. Beschreibung DVN/DVNI Tabelle 2 Abmessungen DVN M20x1,5 I(4x) [mm] 355—400 6xM8 18.5... -
Seite 9: Beschreibung Dvs/Dvsi
Beschreibung | Beschreibung DVS/DVSI Tabelle 4 Abmessungen DVS M20x1,5 [mm] 190–225 6xM6 10(4x) 310–311 6xM8 10(4x) 355–400 6xM8 12(4x) 450–500 6xM8 12(4x) 560–630 1150 8xM8 14(4x) 1350 1185 1035 8xM8 14(4x) Tabelle 5 Abmessungen DVSI [mm] 190–225 6xM6 10(4x) 310–311 6xM8 10(4x) 355–400... -
Seite 10: Beschreibung Dvc/Dvci
| Beschreibung Beschreibung DVC/DVCI S-Version: Die DVC-S-Version lässt sich über ein 0-10-V-Signal stufenlos regeln. Der Arbeitspunkt kann mit dem integrierten Po- tentiometer (10 kOhm) direkt angepasst werden. P-Version: Die DVC-P-Version besitzt integrierte Drucksensoren und die Elektronik ist für den Betrieb mit Konstantdruck program- miert. - Seite 11 Beschreibung | Tabelle 8 Abmessungen DVC-P/DVC-POC M20x1,5 [mm] 190–225 6xM6 10 (4x) 6xM8 10 (4x) 355–400 6xM8 12 (4x) 450–500 6xM8 12 (4x) 560–630 1150 8xM8 14(4x) Tabelle 9 Abmessungen DVCI-P/DVCI-POC [mm] 6xM6 10(4x) 6xM6 10(4x) 355–400 6xM8 12(4x) 450–500 6xM8 12(4x) 560–630...
-
Seite 12: Beschreibung Dhs
| Beschreibung Beschreibung DHS Die Ventilatoren sind mit AC- Motoren ausgestattet. Weitere Optionen zur Drehzahlregelung, s. 6 Typenschild und Ty- penschlüssel, Seite 10. Tabelle 10 Abmessungen DHS Größe 190 bis 500 –> runde Haube Größe 560 bis 710 –> eckige Haube Ø... -
Seite 13: Bestimmungsgemäße Verwendung
• Die Ventilatoren sind zum Einbau in lüftungstechnische Anlagen vorgesehen. Die Ventilatoren können sowohl in ein Kanalsystem als auch frei ansaugend über Einströmstutzen und einem saugseitigen Berührschutzgitter eingebaut werden. Systemair empfiehlt eine Verschlussklappe (VKS), siehe 7 Zubehör, Seite 11, um das Eindringen kalter Luft bei stillstehendem Ventilator zu vermeiden. -
Seite 14: Typenschild Und Typenschlüssel
| Typenschild und Typenschlüssel Typenschild und Typenschlüssel 400 V Typbezeichnung Schutzklasse/Drehzahl/Gewicht Spannung/Stromstärke/Frequenz Isolationsklasse Eingangsspannung Artikelnummer/Produktionsnummer/Fertigungsdatum Max. Temperatur der geförderten Luft Zertifizierungen Tabelle 11 Typenschlüssel Motortyp Elektronisch kommutiert/1-phasig oder 3-phasig 2-polig/regelbar über Frequenzumrichter/1-phasig 4-polig/regelbar über Frequenzumrichter/1-phasig 6-polig/regelbar über Frequenzumrichter/1-phasig 4-polig/spannungsregelbar/3-phasig 6-polig/spannungsregelbar/3-phasig 2-polig/spannungsregelbar/1-phasig 4-polig/spannungsregelbar/1-phasig 6-polig/spannungsregelbar/1-phasig... -
Seite 15: Zubehör
Zubehör | Zubehör Für weitere Informationen zum Zubehör sehen Sie in unserem Online-Katalog nach oder wenden Sie sich an Systemair. Tabelle 12 Zubehör 1a DVN, DVNI Dachventilator - vertikaler Ausblas - hohe Temperatur - (gedämmt) 1b DVS/DVSI Dachventilator - vertikaler Ausblas - standard - (gedämmt) 1c DVC/DVCI Dachventilator - vertikaler Ausblas - EC-Motor - (gedämmt) -
Seite 16: Installation
| Installation Installation Sicherheitshinweise Warnhinweis: Stoßgefahr durch herabfallenden Ventilator oder Ventilatorteile. ♦ Überprüfen Sie vor der Installation die Oberfläche auf Tragfähigkeit. ♦ Berücksichtigen Sie bei der Auswahl der Hebeausrüstung und der Befestigungsteile alle statischen und dynamischen Lasten. Allgemeine Sicherheitshinweise ♦ Die Installation darf nur von entsprechend qualifizierten Personen ausgeführt werden, Einzelheiten, s. Tabelle 1 Qua- lifikation, Seite 2. -
Seite 17: Installationsvorschlag
Installation | Installationsvorschlag Die Verantwortung für die Installation des Dachventilators und des Kanalsystems liegt beim Käufer / Installateur. Wichtig Undichtes Dach durch falsche Installation. ♦ Die Dachdichtung (z. B. Kunststoff- oder Bitumenfolie) muss unter die Grundplatte des Dachventilators gezogen und dort befestigt werden, siehe Abbildung unten. Wichtig Undichtes Kanalsystem ♦... -
Seite 18: Montage Klapprahmen (Ftg)
| Installation Montage Klapprahmen (FTG) Warnung Wichtig Verletzungsgefahr durch Kippen des Ventilators Undichtes Kanalsystem bei der Montage. ♦ Bei der Montage von Dachventilator und ♦ Der Klapprahmen muss im geöffneten Zustand Zubehör müssen alle Montageflächen luftdicht durch Schrauben in der dafür vorgesehenen versiegelt werden. -
Seite 19: Montage/Demontage Laufrad - Innenläufermotor
♦ Befestigen Sie das Laufrad und bzw. oder die Wellenverlängerungen ohne gewaltsame Einwirkungen auf der Welle oder dem Rotor. ♦ Das Laufrad und die Nabe dürfen nicht getrennt werden. Diese wurden von Systemair als eine Einheit gewuchtet. Hinweis! Die Nabe kann für eine einfachere Montage und Demontage erhitzt werden, z.B. mit einem Heißluftgebläse. - Seite 20 | Installation Montage 5. Aluminiumnabe Schraubensicherung verwenden Die Madenschraube muss auf den Keil Schraubensicherung der Welle drücken. verwenden 5. Stahlnabe 6. Stahlnabe Beide Schrauben gleichmäßig mit dem Anzugsmoment nach Tabelle 13 anziehen. Die Schrauben leicht anziehen Tabelle 13 Anzugsdrehmomente für verschiedene Buchsentypen Buchsentyp 1008 1108...
-
Seite 21: Elektrischer Anschluss
Elektrischer Anschluss | Elektrischer Anschluss Sicherheitshinweise Warnhinweis: Gefährdung durch elektrische Spannung! ♦ Die 5 Sicherheitsregeln sind einzuhalten, s. 2.3 Die 5 Sicherheitsregeln bei Arbeiten in und an elektrischen Anlagen, Seite 2. ♦ Verhindern Sie das Eindringen von Wasser in den Anschlusskasten. ♦... -
Seite 22: Ventilatoren Mit Variabler Drehzahl
| Inbetriebnahme Wichtig Motorschäden durch Überspannung, Überlast oder Kurzschluss. ♦ Herausgeführte Temperaturwächter sind so in den Steuerstromkreis einzufügen, dass im Störungsfall nach dem Abkühlen kein selbsttätiges Wiedereinschalten erfolgt. ♦ Motorleitungen und Temperaturüberwachungsleitungen müssen grundsätzlich getrennt verlegt werden. ♦ Ohne thermischen Schutz: Motorschutzschalter verwenden! Ventilatoren mit variabler Drehzahl Warnung Bei bestimmten Drehzahlen können erhöhte Schwingungen Resonanzfrequenzen verursachen. -
Seite 23: Tests
Betrieb | 10.3 Tests ♦ Überprüfen Sie den Ventilator vor Einschalten auf sichtbare Schäden und stellen Sie die ordnungsgemäße Funktion der Schutzeinrichtungen sicher. AC-Motor EC-Motor Bei eingeschalteter Netzspannung startet der Motor eine 1. Schalten Sie den Ventilator ein. Initialisierung (einige Sekunden). Nach der Initialisierung 2. -
Seite 24: Fehlersuche/Fehlerbehebung/Wartung/Reparatur
12.2 Fehlersuche Tabelle 14 Fehlersuche Störung Mögliche Ursachen Abhilfe Wenn möglich durch ein Fachunternehmen nachwuchten. Laufrad hat Unwucht Ansonsten wenden Sie sich bitte an Systemair. Verschmutzung des Laufrads Sorgfältig reinigen, nachwuchten Materialzersetzung am Laufrad Systemair kontaktieren aufgrund aggressiver Fördermedien. Ventilator läuft unruhig Drehrichtung wenn möglich ändern. - Seite 25 Motorüberlastung verwendet wird. überhitzt Prüfen, ob der richtige Ventilator für die Anwendung Umgebungstemperatur zu hoch verwendet wird. Hinweis! Bei allen anderen Schäden/Fehlern wenden Sie sich bitte an Systemair. Defekte, sicherheitsrelevante Ventilatoren (Ex- und Entrauchungsanwendung) müssen komplett ausgetauscht werden. | 004...
-
Seite 26: Wartung
Die flexiblen Verbinder auf Beschädigung prüfen. Siehe normale Betriebsbedingungen Hinweis! Bei allen anderen Schäden/Fehlern wenden Sie sich bitte an Systemair. Defekte, sicherheitsrelevante Ventilatoren (Ex- und Entrauchungsanwendung) müssen komplett ausgetauscht werden. 12.4 Ersatzteile ♦ Verwenden Sie nur Originalersatzteile von Systemair! ♦ Geben Sie bei einer Ersatzteilbestellung die Seriennummer des Ventilators an. Diese ist auf dem Typenschild angegeben. -
Seite 27: Reinigung
Reinigung | Reinigung 13.1 Sicherheitshinweise ♦ Die Reinigung darf nur von entsprechend qualifizierten Personen ausgeführt werden, Einzelheiten s. Tabelle 1 Quali- fikation, Seite 2. ♦ Bei jeglichen Arbeiten im Umfeld des Ventilators ist die Schutzausrüstung zu tragen, s. 2.2 Persönliche Schutzausrü- stung, Seite 2. -
Seite 28: Eu-Konformitätserklärung - Dachventilatoren
97944 Boxberg Deutschland Produktbezeichnung: Thermoventilatoren Typenbezeichnung: AxZent; KBT; KBR; MUB-K; MUB/T; MUB/T-S; MUB/T EC; MUB/T-S EC; DVN; DVN EC; DVNI; DVNI Ab Baujahr: 2016 Der Hersteller erklärt, dass die oben genannten Produkte in ihrer Bauweise und Konstruktion sowie der von uns vermarkteten Ausführung den nachstehend aufgeführten Harmonisierungsvorschriften entsprechen:... -
Seite 29: Inbetriebnahmeprotokoll
Inbetriebnahmeprotokoll | Inbetriebnahmeprotokoll Nur bei korrekt durchgeführter Inbetriebnahme und einem schriftlichen Nachweis hierfür besteht der Anspruch auf Gewährleistung. Ventilator Beschreibung: Artikel-Nr.: Produktionsauftragsnr.: Installateur Firma: Ansprechpartner: Firmenadresse: Tel.-Nr.: E-Mail: Betreiber (Installationsort) Firma: Ansprechpartner: Firmenadresse: Tel.-Nr.: E-Mail: Nein Anschlussart □ □ Direkt am Netz □... - Seite 30 | Inbetriebnahmeprotokoll Strom L2 [A]: Volumenstrom [m³/h]: Strom L3 [A]: Differenzdruck [Pa]*: *Bei Einphasenventilatoren in Zeile „Strom L1 [A] eintragen” *Δ-Druck zwischen Saug und Ausblasseite des Ventilators Falls eine Volumenstrommessung nicht möglich ist, kann der Wert über folgende Formel errechnet werden: Strömungsgeschwindigkeit Kanalquerschnitt [m²] Volumenstrom [m³/h]:...
