Ausbau der inneren Luftleitbleche und des Entlüfterdeckels
1.
Entfernen Sie die Befestigungsschrauben der inneren Luftleitbleche am Kurbelgehäuse.
2.
Nehmen Sie die inneren (gekanteten) Luftleitbleche ab.
3.
Entfernen Sie die restlichen Schrauben vom Entlüfterdeckel.
4.
Hebeln Sie am vorstehenden Rand des Entlüfterdeckels mit einem Schraubendreher unter, um die Dichtmasse abzulösen.
Hebeln Sie nicht an den Dichtfl ächen unter, da dies zu Beschädigungen und Undichtigkeiten führen kann.
5.
Entfernen Sie den Entlüfterdeckel und die Dichtung.

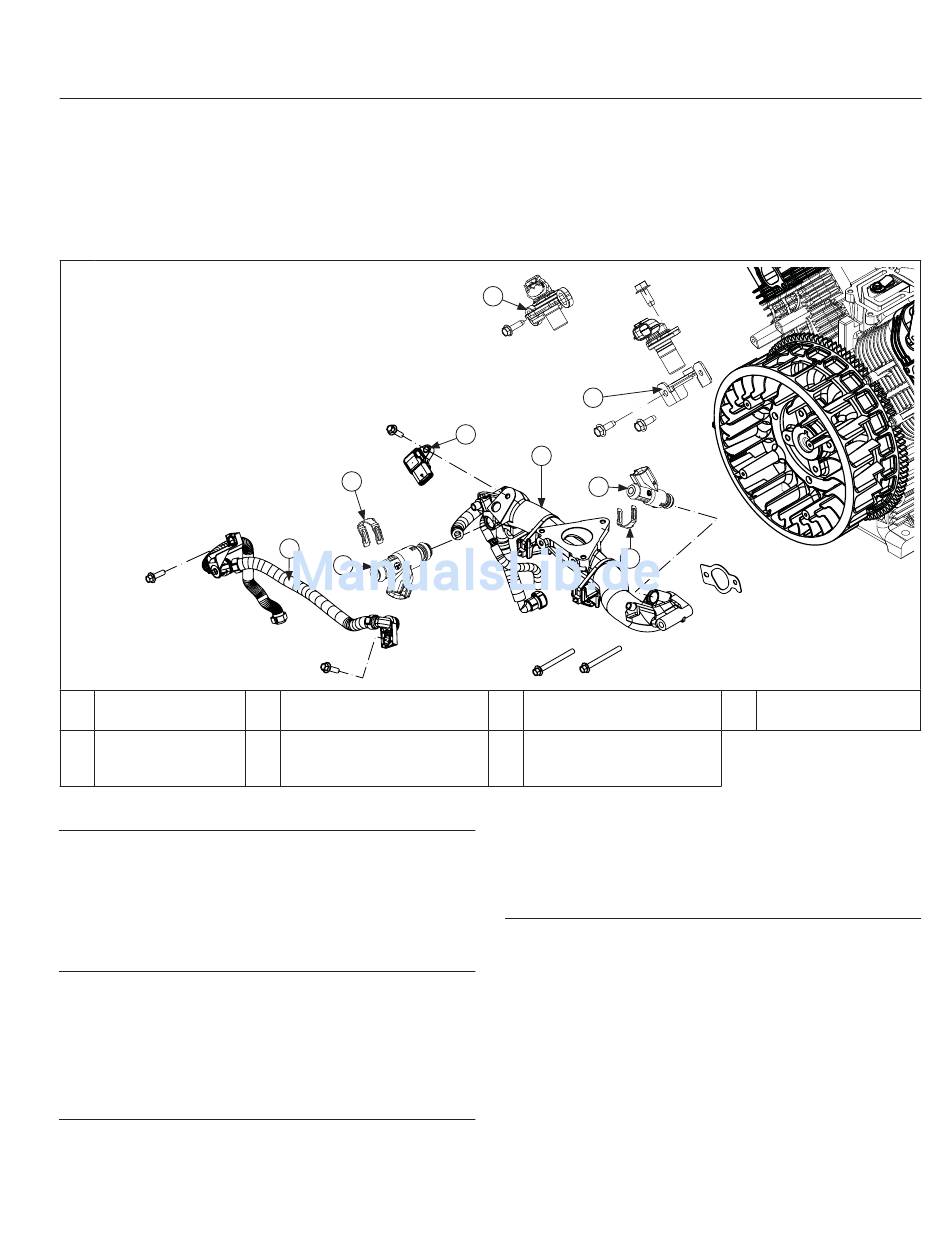

Komponenten des Ansaugkrümmers (ECH EFI)
MAP- oder TMAP-
A
Sensor
E
Ansaugkrümmer
Ausbau des Kurbelwellenstellungs-Sensors
1.
Entfernen Sie die Befestigungsschrauben aus der
Halterung des Kurbelwellenstellungs-Sensors.
2.
Ziehen Sie den elektrischen Steckverbinder vom
Kurbelwellenstellungs-Sensor ab.
Ausbau von Saugrohr-Absolutdruck-Sensor (MAP)
oder Temperatur/Saugrohr-Absolutdruck-Sensor
(TMAP) (ECH EFI)
1.
Verschieben Sie mit einem Schraubendreher die
Sicherungslasche am elektrischen Steckverbinder.
2.
Ziehen Sie den Steckverbinder ab.
3.
Entfernen Sie die Schraube und ziehen Sie den
Saugrohr-Absolutdruck-Sensor aus dem
Ansaugkrümmer.
Ausbau der Einspritzventile (ECH EFI)
1.
Ziehen Sie den elektrischen Steckverbinder ab.
2.
Entfernen Sie die Schrauben und ziehen Sie die
Einspritzventile aus dem Ansaugkrümmer.
24 690 16 Rev. D
D
C
B
B
Einspritzventil
Kurbelwellenstellungs-Sen-
F
sor (alte Ausführung der
Halterung)
KohlerEngines.com
Zerlegen/Inspektion und Wartung
F
G
A
E
B
D
C
Kraftstoff-Verteilerrohr
Kurbelwellenstellungs-Sen-
G
sor (Neue Ausführung der
Halterung)
3.
Ziehen Sie anschließend die Sicherungsklammer aus
Metall ab, mit der die Einspritzleitung oben an der
Ventilkappe befestigt ist. Es ist evtl. noch Restkraftstoff
in der Leitung enthalten. Verschütteter Kraftstoff muss
sofort aufgewischt werden.
Ausbau des Ansaugstutzens
1.
Lösen Sie die Schraube, mit der die Ringklemme des
Kabelbaums befestigt ist.
2.
Entfernen Sie die Befestigungsschrauben des
Ansaugstutzens an den Zylinderköpfen. Notieren Sie,
an welchen Schrauben eine Kabelschelle sitzt.
3.
Öffnen Sie die Spannklammer am Kabelbaum mit
einem Schraubendreher.
4.
Entfernen Sie den Ansaugstutzen und die
Ansaugstutzendichtungen.
5.
Lassen Sie den Kabelbaum am Ansaugstutzen
befestigt.
Sicherungsklammer
D
aus Metall
109
