HP ProLiant MicroServer Gen8 Benutzerhandbuch Seite 51

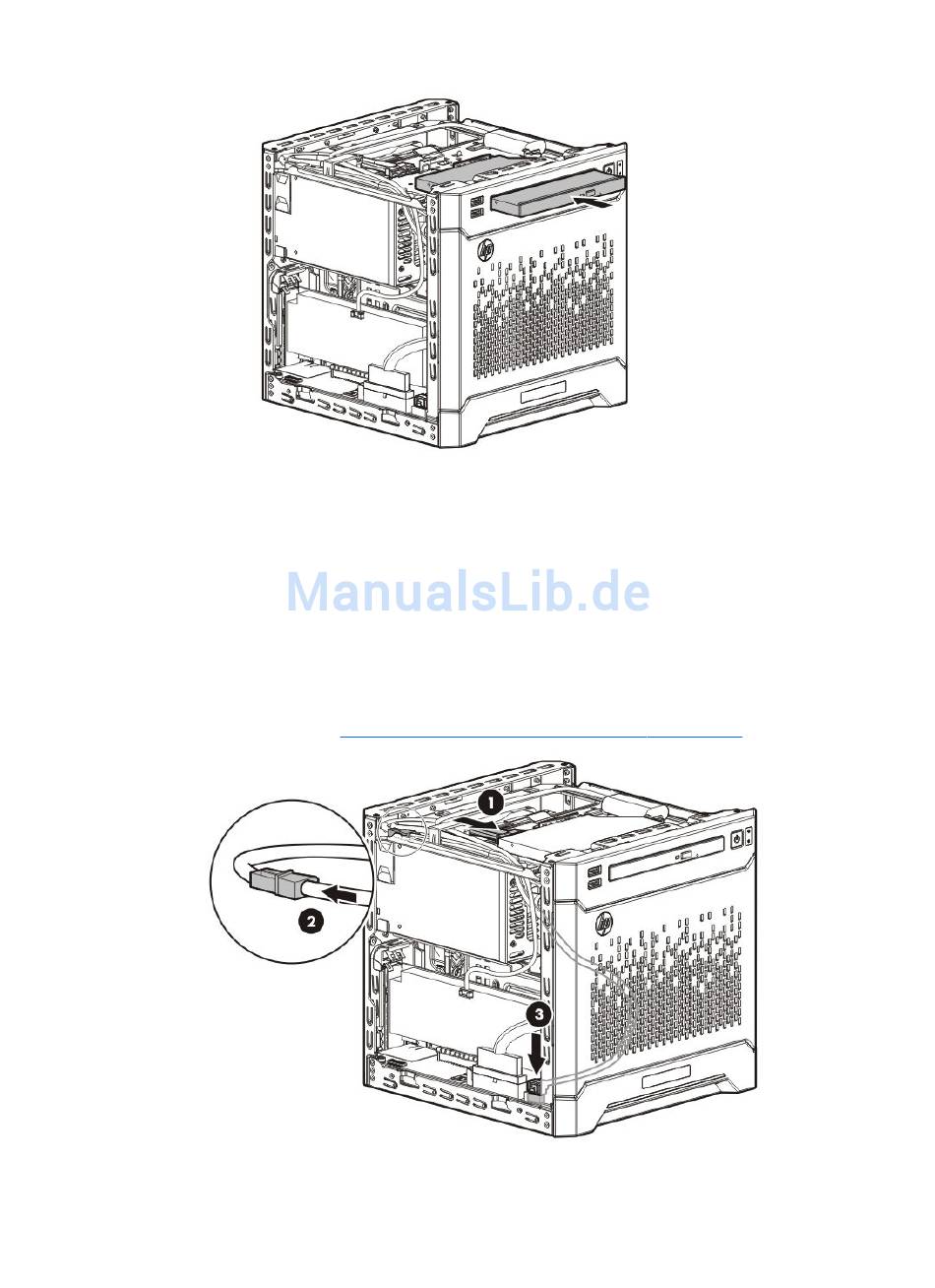

6. Installieren Sie das optische Laufwerk im Einschub.
7. Schließen Sie das SATA Y-Kabel für das optische Laufwerk an:
a. Schließen Sie die Masseseite des Y-Kabels an das optische Laufwerk an.
b. Schließen Sie die Stromkomponente des Y-Kabels an das Stromkabel P3 an.
c. Verlegen Sie die Datenkomponente des Y-Kabels durch die Öffnung in der linken Seite des
Chassis nach unten zur Systemplatine.
d. Schließen Sie die Datenkomponente des Y-Kabels an den SATA-Anschluss auf der
Systemplatine an.
Informationen zum Verlegen von Kabeln finden Sie unter „Verkabelung optischer
Laufwerke" (siehe
8. Befestigen Sie das SATA-Kabel für das optische Laufwerk in den entsprechenden
Kabelführungsclips:
DEWW
Verkabelung des optischen Laufwerks auf Seite 57).
Optionales optisches Laufwerk 45
