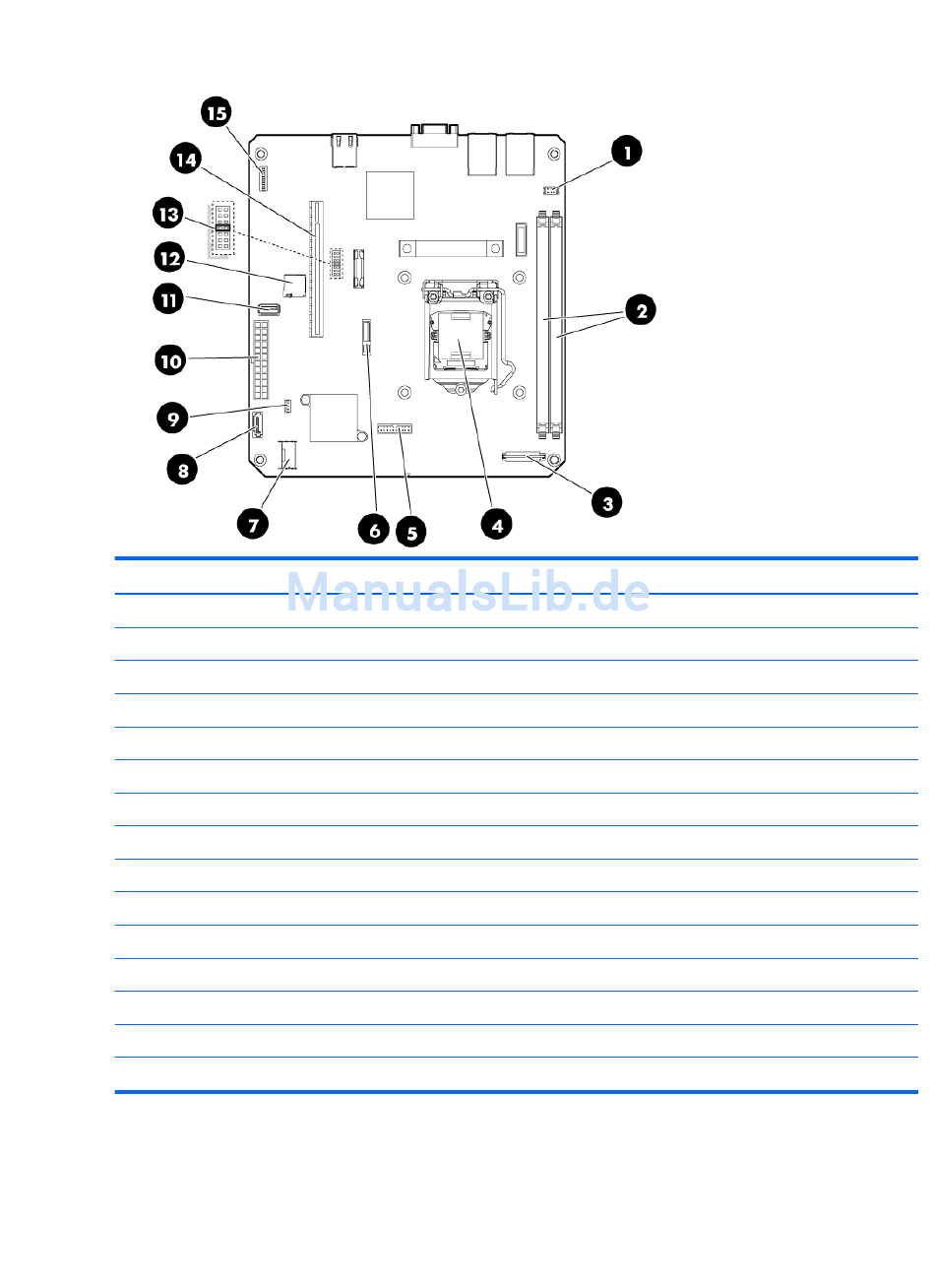

Komponenten der Systemplatine

Element
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
DEWW
Beschreibung
Lüfteranschluss
DIMM-Steckplätze
Anschluss vordere I/O
Prozessorsockel
TPM-Anschluss
Systembatterie/-akku
Mini SAS-Anschluss
SATA-Anschluss für optisches Laufwerk
Anschluss für Umgebungstemperatursensor
24-poliger Stromversorgungsanschluss der Systemplatine
Interner USB 2.0-Anschluss
MicroSD-Kartensteckplatz
NMI-Sockel
Steckplatz PCIe2 x16 (8, 4, 1)
Systemwartungsschalter
Komponenten der Systemplatine 5
